Kicker ZXSUM8 - Page 15

15
Canal 3 Sentido de la señal: Si no hay señal en la entrada del Canal 4, la señal conectada a la entrada de
Canal 3 se pasa a los del Canal 3 y Canal 4 salidas.
ZXSUM8 Control Remoto: De forma
predeterminada, el control remoto permite
controlar el nivel de la producción de Canal
4. Como se muestra en los diagramas de
instalación, se recomienda utilizar siempre
el Canal 4 como su canal de subwoofer de
modo que usted puede controlar el nivel de
graves, con este mando a distancia. Cuando
se oprime el selector AUX-IN del LED auxiliar
se ilumina, y la fuente ZXSUM8 pasará de
las entradas de alto nivel a la auxiliar-entrada
(RCA).

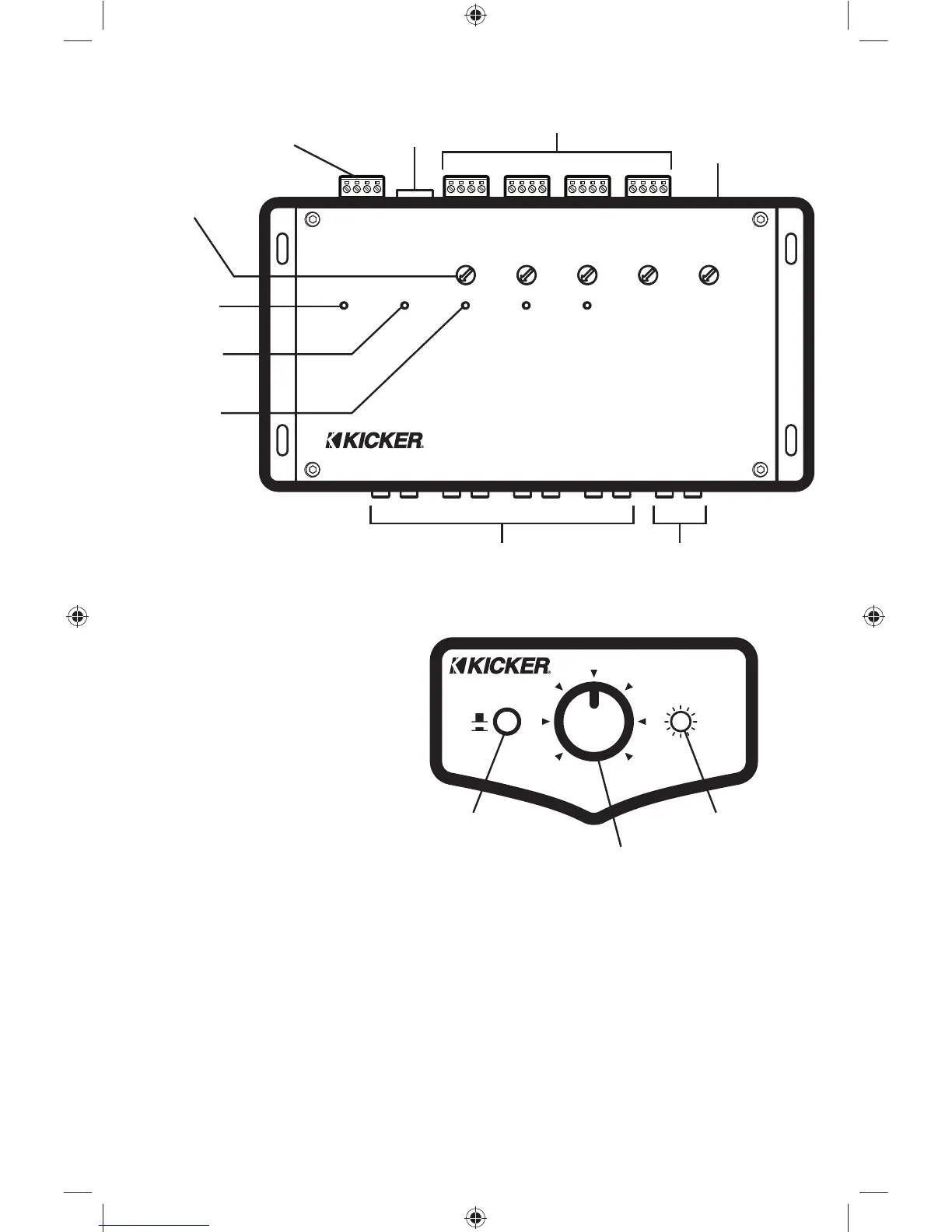

+12V/tierra/
encendido a distancia
entrada y salida
nivel de canal
salidas de bajo nivel (RCA)
LED de
alimentación
LED máximo
LED suma
canal
2A fusible
auxiliar-entrada (RCA)
entradas de alto nivel
entrada
remota
ZXSUM8
AUX-IN
OFF
ON
011
AUX-IN
CHANNEL 4
OUTPUT
POWER MAXIMUM CONNECTED
TO CHANNEL 1
CHANNEL 4 LEVEL
– + – +
RIGHT LEFT
CHANNEL 4 INPUT
CH4
R L
CH3
R L
CH2
R L
CH1
R L
AUX
R L
2A FUSE
GND
+12V
REMOTE IN
REMOTE OUT
CHANNEL 3 LEVEL
– + – +
RIGHT LEFT
CHANNEL 3 INPUT
CHANNEL 2 LEVEL
– + – +
RIGHT LEFT
CHANNEL 2 INPUT
CHANNEL 1 LEVEL
– + – +
RIGHT LEFT
CHANNEL 1 INPUT
CHANNEL 4
REMOTE
AUX LEVEL
CONNECTED
TO CHANNEL 1
CONNECTED
TO CHANNEL 1
Canal 4
botón de nivel remoto
selector de auxiliar-
entrada
LED auxiliar-entrada
