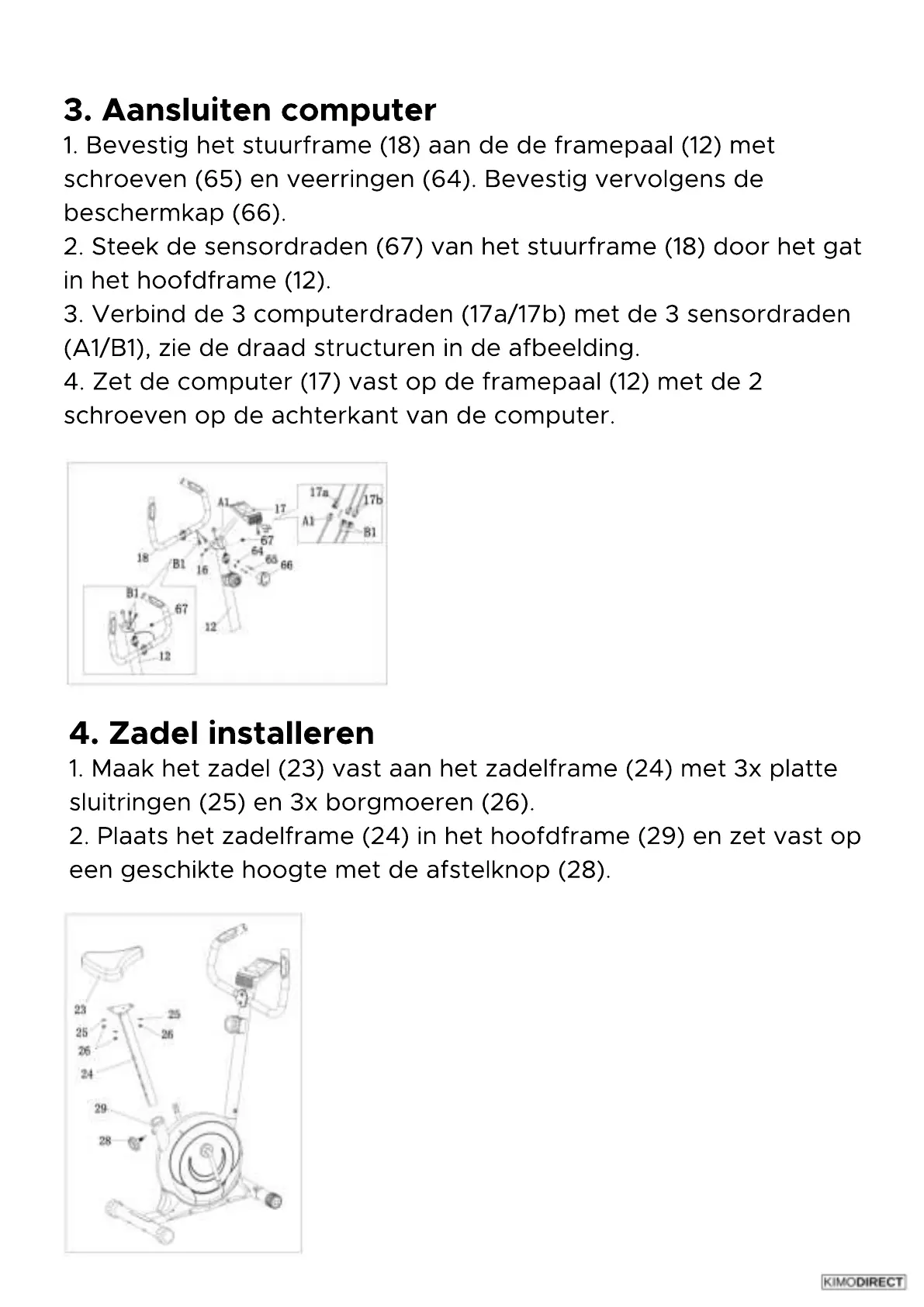

7
1.
Bevestig
het
stuurframe
(18
)
aan
de
de
framepaal
(12
)
met
schroeven
(65
)
en
veerringen
(64
)
.
Bevestig
vervolgens
de
beschermkap
(66
)
.
2.
Steek
de
sensordraden
(67
)
van
het
stuurframe
(18
)
door
het
gat
in
het
hoofdframe
(12
)
.
3.
Verbind
de
3
computerdraden
(17a/17b
)
met
de
3
sensordraden
(A1/B1
)
,
zie
de
draad
structuren
in
de
afbeelding.
4.
Zet
de
computer
(17
)
vast
op
de
framepaal
(12
)
met
de
2
schroeven
op
de
achterkant
van
de
computer.
3.
Aansluiten
computer
1.
Maak
het
zadel
(23
)
vast
aan
het
zadelframe
(24
)
met
3x
platte
sluitringen
(25
)
en
3x
borgmoeren
(26
)
.
2.
Plaats
het
zadelframe
(24
)
in
het
hoofdframe
(29
)
en
zet
vast
op
een
geschikte
hoogte
met
de
afstelknop
(28
)
.
4.
Zadel
installeren
