10

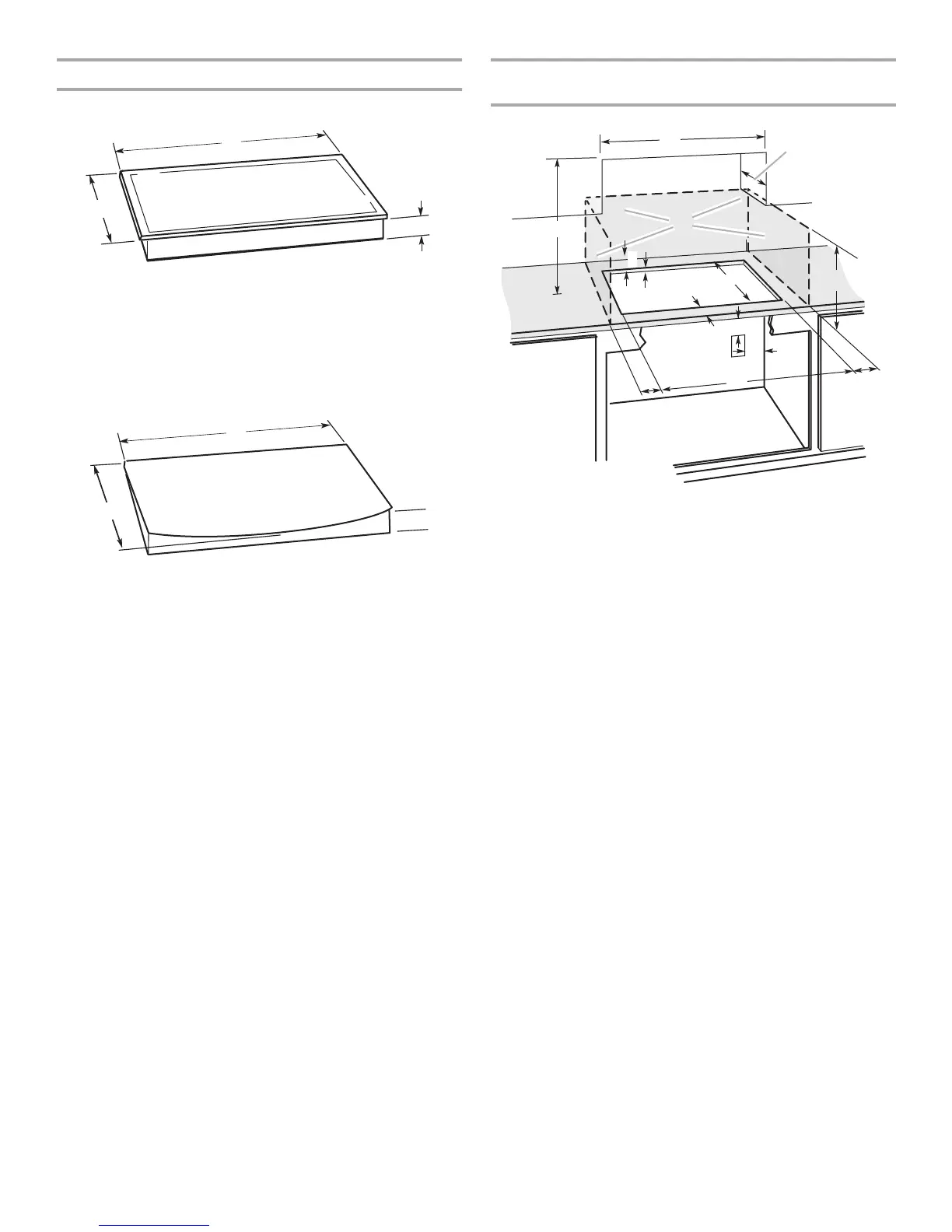

Dimensions du produit
Table de cuisson à bord droit
Table de cuisson à bord arrondi
Dégagements de séparation nécessaires pour
l’installation
A. 21⁵⁄₁₆" (54,1 cm)
B. 16⁹⁄₁₆" (42,1 cm)
30⁵⁄₁₆" (77,1 cm)
36⁵⁄₁₆" (92,3 cm)
C. 2⁷⁄₈" (7,3 cm)
A. 22¹⁄₈" (56,1 cm)
B. 16⁹⁄₁₆" (42,1 cm)
30⁵⁄₁₆" (77,1 cm)
36⁵⁄₁₆" (92,3 cm)
C. 2⁷⁄₈" (7,3 cm)
A. 15" (38,1 cm) pour modèles de 15" (38,1 cm); 30" (76,2 cm) pour
modèles de 30
" (76,2 cm); 36" (91,4 cm) pour modèles de
36
" (91,4 cm)
B. Zone avec matériau combustible au-dessus du plan de travail
(illustrée par la zone en pointillés ci-dessus)
C. Distance d’au moins 30
" (76,2 cm) entre le dessus de la plate-
forme de la table de cuisson et la face inférieure de bois ou de
métal non protégée des placards (distance d’au moins 24
" [61 cm])
si le fond des placards de métal ou de bois est protégé par un
matériau résistant aux flammes d’au moins ¹⁄₄
" [0,6 cm] recouvert
d’une tôle épaisse d’au moins calibre MSG n
o
28 pour l’acier,
0,015
" [0,04 cm] pour l’acier inoxydable, ou 0,024" [0,06 cm] pour
l’aluminium ou 0,020
" [0,05 cm] pour le cuivre)
D. Profondeur recommandée des placards muraux 13
" (33 cm)
E. 2
" (5,1 cm)
F. 2 0 ½
" (52 cm)
G. Dégagement minimal de 18” (45,7 cm) entre le placard mural et le
plan de travail compatible avec la distance minimale horizontale
imposée pour la table de cuisson
H. Boîtier de connexion ou prise électrique; 12
" (30,5 cm) ou plus
depuis la face inférieure du plan de travail; 10
" (25,4 cm) depuis le
côté droit du placard
I. 14½" (36,8 cm) pour modèles de 15" (38,1 cm); 29½" (74,9 cm)
pour modèles de 30" (76,2 cm); 35½" (90,2 cm) pour modèles de
36" (91,4 cm)
J. Distance minimale de 1” (2,5 cm) jusqu’au plus proche matériau
combustible à gauche ou à droite au-dessus de la table de cuisson
K. Épaisseur du plan de travail 1½" (3,8 cm) max. pour modèles de
15" (38,1 cm). Voir l’illustration suivante.
L. Dégagement minimal de 1" (2,5 cm) entre le mur arrière et le plan
de travail.
B
D
A
C
E
F
H
I
J
G
H
K
L
