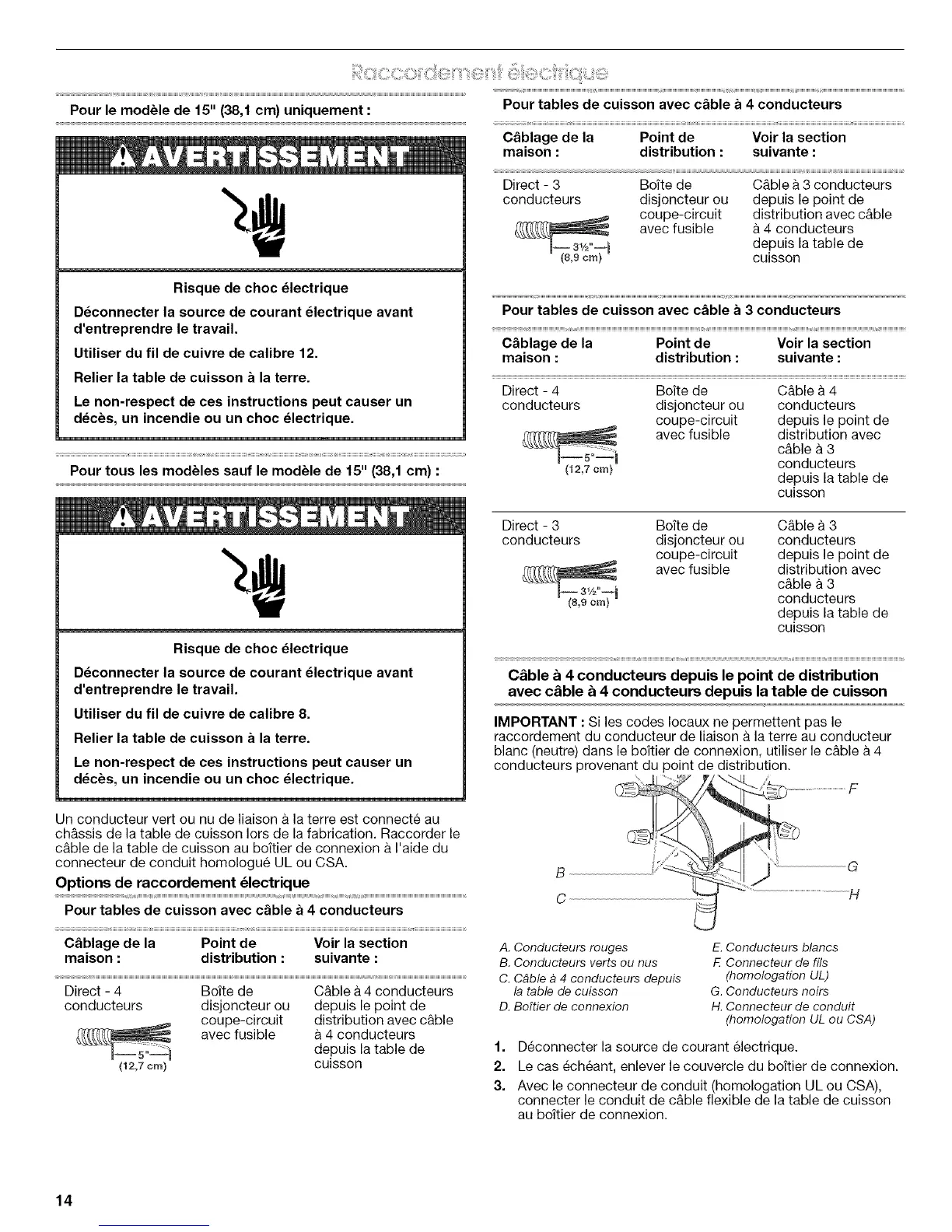

Pour le module de 15" (38,1 cm) uniquement :
Risque de choc electrique
Deconnecter la source de courant electrique avant
d'entreprendre le travail.
Utiliser du fil de cuivre de calibre 12.
Relier la table de cuisson a la terre.
Le non-respect de ces instructions peut causer un
decks, un incendie ou un choc electrique.
Pour tous les modules sauf le module de 15" (38,1 cm) :
Risque de choc electrique
Deconnecter la source de courant electrique avant
d'entreprendre le travail.
Utiliser du fil de cuivre de calibre 8.
Relier la table de cuisson a la terre.
Le non-respect de ces instructions peut causer un
decks, un incendie ou un choc electrique.
Un conducteur vert ou nu de liaison a la terre est connecte au
ch&ssis de la table de cuisson Iors de la fabrication. Raccorder le
c&ble de la table de cuisson au boftier de connexion a I'aide du
connecteur de conduit homologue UL ou CSA.
Options de raccordement _lectrique
Pour tables de cuisson avec c_ble a 4 conducteurs
C&blage de la Point de Voir la section
maison : distribution : suivante :
Direct - 4 Bofte de C&ble a 4 conducteurs
conducteurs disjoncteur ou depuis le point de
coupe-circuit distribution avec c&ble
avec fusible a 4 conducteurs
depuis la table de
(12,7 cm) CUlSSOn
Pour tables de cuisson avec c_ble a 4 conducteurs
C&blage de la Point de Voir la section
maison : distribution : suivante :
Direct - 3 Bo_te de C&ble &3 conducteurs
conducteurs disjoncteur ou depuis le point de
coupe-circuit distribution avec c&ble
avec fusible a 4 conducteurs
depuis la table de
cuisson
Pour tables de cuisson avec c&ble a 3 conducteurs
C_blage de la Point de Voir la section
maison : distribution : suivante :
Direct - 4 Boite de C&ble a 4
conducteurs disjoncteur ou conducteurs
coupe-circuit depuis le point de
avec fusible distribution avec
c&ble a 3
(12,7ore) conducteurs
depuis la table de
culsson
Direct - 3 Boite de C&ble a 3
conducteurs disjoncteur ou conducteurs
coupe-circuit depuis le point de
avec fusible distribution avec
c&ble a 3
conducteurs
depuis la table de
CUlSSOn
C&ble a 4 conducteurs depuis le point de distribution
avec c&ble & 4 conducteurs depuis la table de cuisson
IMPORTANT : Si les codes Iocaux ne permettent pas le
raccordement du conducteur de liaison & la terre au conducteur
blanc (neutre) dans le bo;tier de connexion, utiliser le c&ble & 4
conducteurs provenant du point de distribution.
A. Conducteurs rouges
B. Conducteurs verts ou nus
C. Cgble a 4 conducteurs depuis
la table de cuisson
D. Bottler de connexion
E. Conducteurs blancs
F. Connecteur de fils
(homologation UL)
G. Conducteurs noirs
H. Connecteur de conduit
(homologation UL ou CSA
1=
2.
3.
Deconnecter la source de courant electrique.
Le cas echeant, enlever le couvercle du boftier de connexion.
Avec le connecteur de conduit (homologation UL ou CSA),
connecter le conduit de c&ble flexible de la table de cuisson
au boltier de connexion.
14
