31

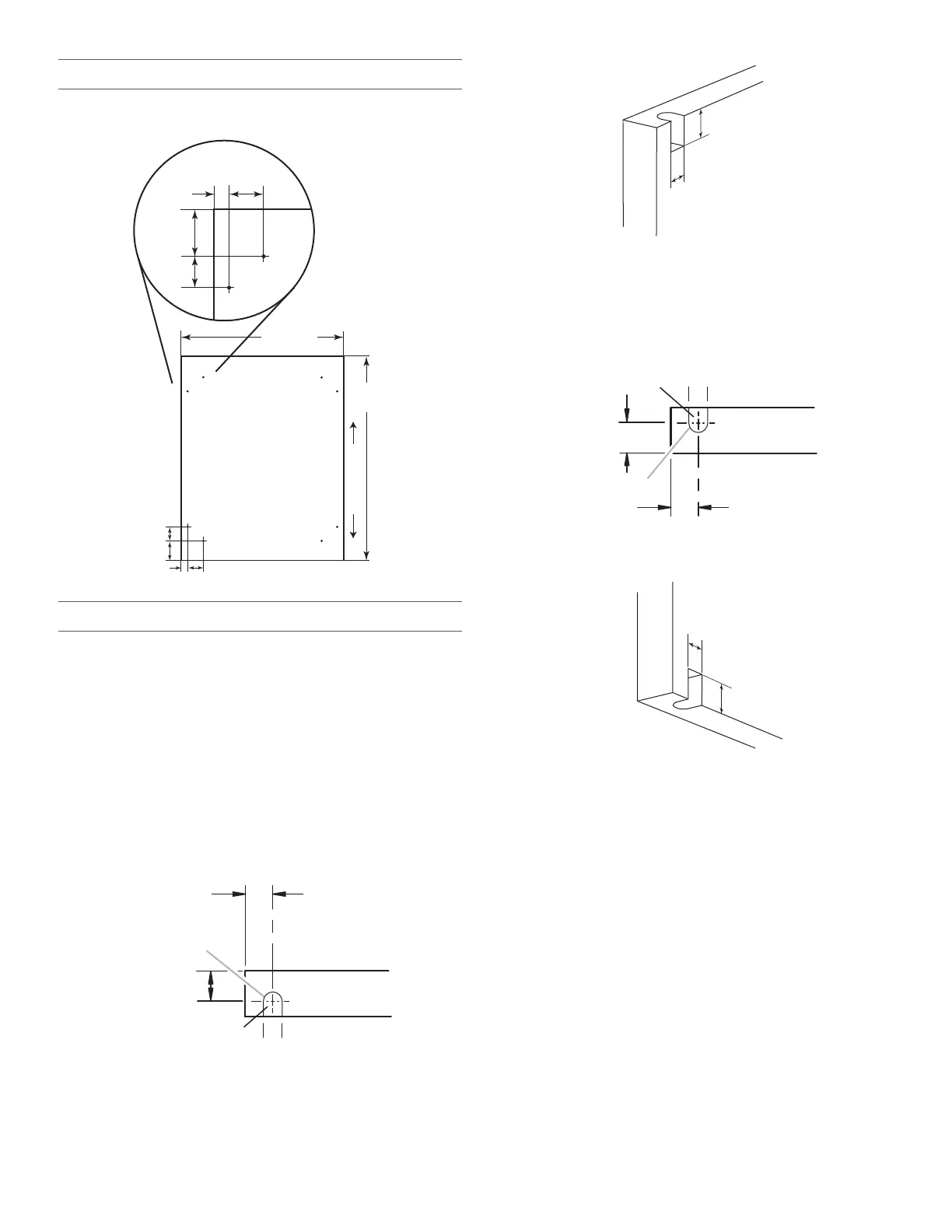

Panneau décoratif – vue arrière
1. Créer un panneau décoratif personnalisé en fonction des
dimensions indiquées.
Trous de charnière de porte
■ Les vues du trou (supérieur et inférieur) de l’axe de charnière
correspondent à une charnière de côté droit. Considérer
l’image inverse dans le cas d’une charnière de côté gauche.
■ On recommande l’utilisation d’un serre-joint et de deux cales
de bois (à l’avant et à l’arrière) pour renforcer le panneau
décoratif au moment de percer les trous de l’axe de
charnière.
1. À l’aide d’une mèche de bois de ³⁄₈" à vrille d’amorçage,
percer un trou de ⁹⁄₃₂" (7,1
mm) de profondeur dans la partie
supérieure du panneau décoratif pour fixer l’axe de charnière
supérieure. Retirer l'excès de bois autour du trou à l'aide de
l'outil rotatif pour achever le creux de la charnière comme
illustré.
Vue de dessus
2. À l'aide d'une mèche à bois de ³⁄₈" à vrille d’amorçage, percer
un trou de ³⁄₈" (10
mm) de profondeur dans la partie inférieure
du panneau décoratif pour l’axe de charnière inférieure.
Retirer l'excès de bois autour du trou à l'aide de l'outil rotatif
pour achever le creux de la charnière comme illustré.
Vue inférieure
A. Diamètre de
³⁄₈
" (9,5 mm)
Dessus
Direction des lignes
du grain du bois
¹⁄₈" (2,8 mm) trous
Profondeur ⁷⁄₁₆" (12 mm)
2¹⁄₁₆"
(5,3 cm)
2¹³⁄₁₆"
(7,2 cm)
1" (2,5 cm)
2¹⁄₄" (5,75 cm)
2¹⁄₄"
(5,75 cm)
1"
(2,5 cm)
3¹⁄₈"
(7,9 cm)
2¹⁄₁₆"
(5,3 cm)
23³⁄₄"
(60,3 cm)
29¹³⁄₁₆"
(75,8 cm)
A
³⁄₈" (9,5 mm)
¹⁄₂" (12,7 mm)
¹⁄₂" (12,7 mm)
¹⁄₄" (6,35 mm)
de profondeur
Surface avant
Surface arrière
A. Diamètre de
³⁄₈
" (9,5 mm)
¹⁄₄"
(6,35 mm)
³⁄₈" (9,5 mm)
Avant
³⁄₈" (9,5 mm)
de profondeur
¹⁄₂" (12,7 mm)
A
³⁄₈"
(
9,5 mm)
¹⁄₂" (12,7 mm)
Surface arrière
Surface avant
³⁄₈" (9,5 mm)
³⁄₈" (9,5 mm)
Surface avant
