KitchenAid UXB1200DYS - Page 13

13
2. Glisser le rebord gauche de la plaque de montage sous le
support de montage du moteur.
3. Faire passer les câbles d’alimentation et le connecteur de la
hotte par le trou de l’extrémité droite de la plaque de
montage du moteur.
4. Pousser vers le haut le côté droit de la plaque de montage
du moteur et l’enclencher dans la languette à ressort.
REMARQUE : La languette à ressort doit être à l’extérieur de
la fente de la plaque de montage.
5. Faire correspondre les trous de la plaque de montage du
moteur avec les écrous à emboîter servant à fixer le moteur
et installer les vis de 6 x 16 mm et les rondelles-freins de
6,4 mm (deux pour le modèle à un seul ventilateur, cinq pour
le modèle à deux ventilateurs).
6. Relier le connecteur du cordon d’alimentation de la hotte au
connecteur du boîtier de connexion.

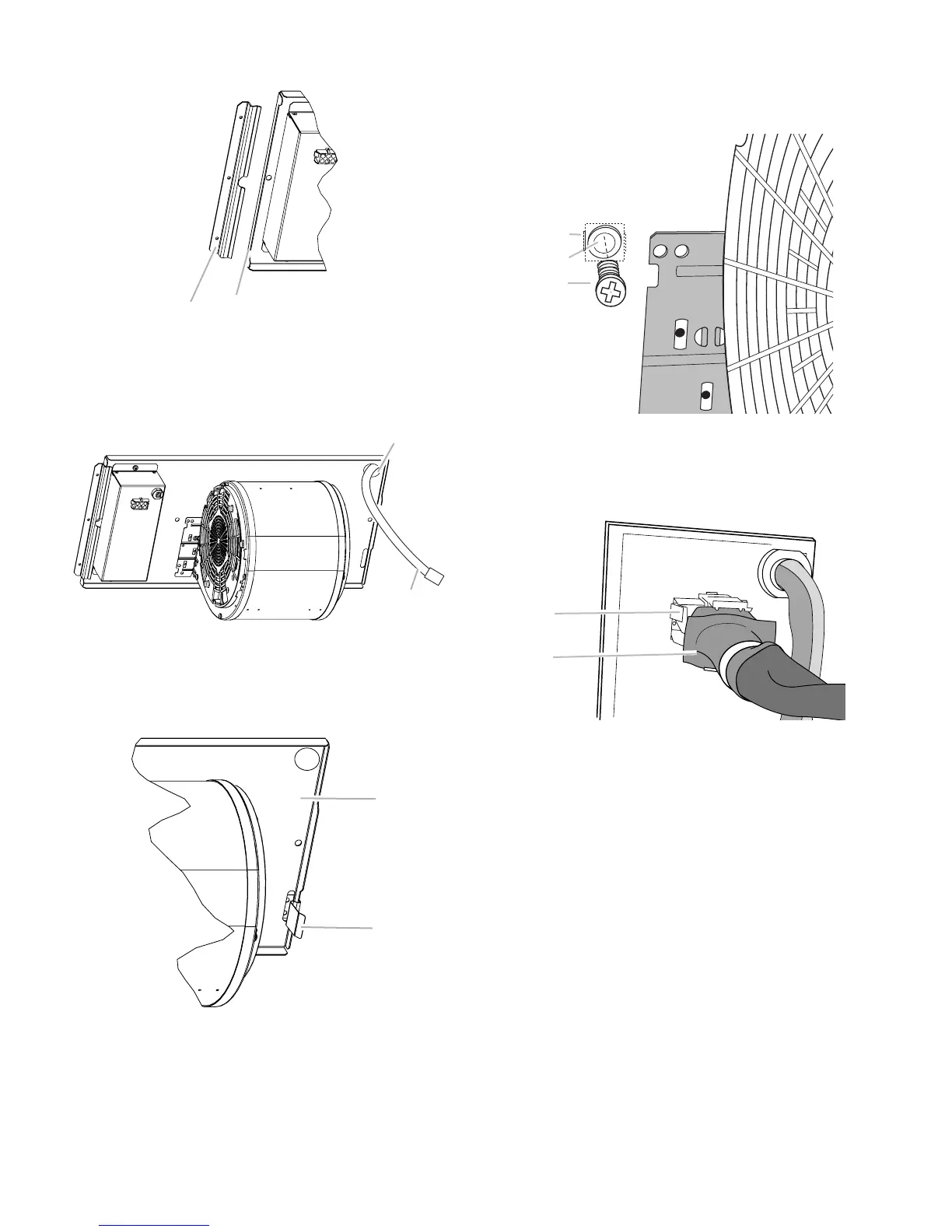

BA
A. Support de montage du moteur
B. Rebord gauche de la plaque de montage
A
B
A. Trou de la plaque de montage du moteur
B. Câbles d’alimentation et connecteur
A
B
A. Plaque de montage du moteur
B. Languette à ressort
A
B
C
A. Vis avec rondelle-frein
B. Trou de la plaque de montage du moteur
C. Écrou à emboîter (6 mm)
B
A
A. Connecteur du boîtier de connexion
B. Connecteur du cordon d’alimentation
de la hotte
