Former un crochet en U avec le conducteur nu de liaison
à la terre. Enrouler le crochet du conducteur de liaison à
la terre sur la vis de liaison à la terre et sous la rondelle
(dans le sens horaire). Serrer fermement le connecteur
de liaison à la terre.
Risque de choc électrique
Relier le lave-vaisselle à la terre d’une méthode
électrique.
Brancher le fil relié à la terre au connecteur vert relié à
la terre dans la boîte de la borne.
Ne pas utiliser un câble de rallonge.
Le non-respect de ces instructions peut causer
un décès, un incendie ou un choc électrique.
Ct
Fil de mise
à la terre

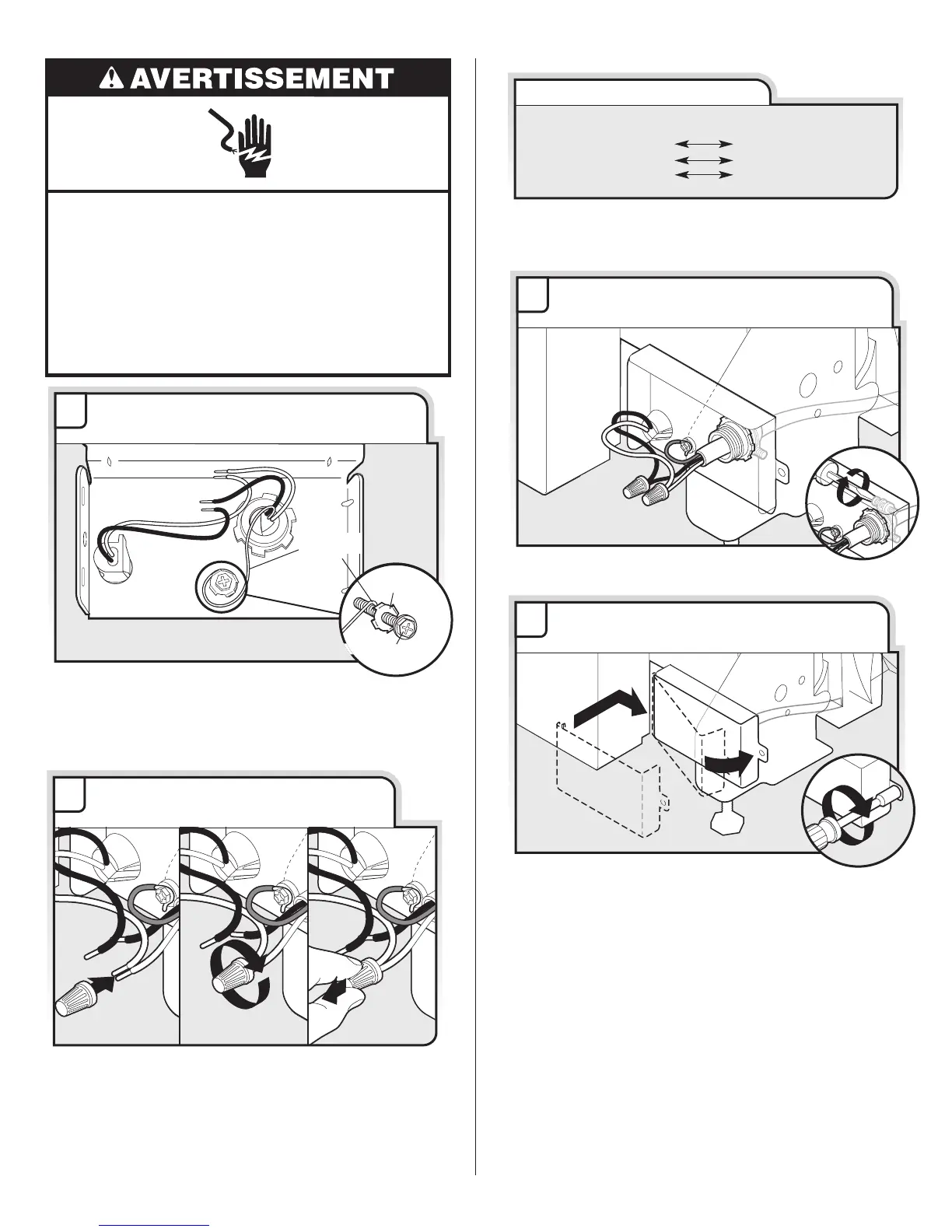

Raccordement direct - Raccordement
du fil de mise à la terre
2
Rondelle
Connecteur de mise à la terre
REMARQUE : Installer un serre-câble (homologation UL
ou CSA). Tirer doucement sur les conducteurs pour
vérifier qu’ils sont bien fixés.
Connecter le conducteur noir avec le noir et le
conducteur blanc avec le blanc à l’aide des connecteurs
de fils (homologation UL ou CSA) (non fournis).
Raccordement direct -
Raccordement des fils restants
3
Conducteur du boîtier
de connexion :
blanc
noir
Conducteur de mise
à la terre
Conducteur d'alimentation
électrique :
blanc
noir
Fil de mise à la terre
Configuration du câblage
Au besoin, visiter le site Web pour une représentation
vidéo de cette étape. Visiter
www.kitchenaid.com/electrical sous l'onglet FAQ.
Resserrer les vis de serre-câble pour fixer le câble.
Raccordement direct - Fixation du
câble dans le serre-câble
4
Placer les conducteurs à l’intérieur du boîtier de
connexion. Insérer les languettes du côté gauche du
couvercle. S’assurer que les fils sont bien logés à
l’intérieur du boîtier. Fermer le couvercle tout en veillant
à ne pas coincer de fils. Fixer le couvercle à l’aide d’un
tourne-écrou de ¹⁄₄" et de la vis précédemment retirée.
Raccordement direct - Réinstallation
du couvercle du boîtier de connexion
5
