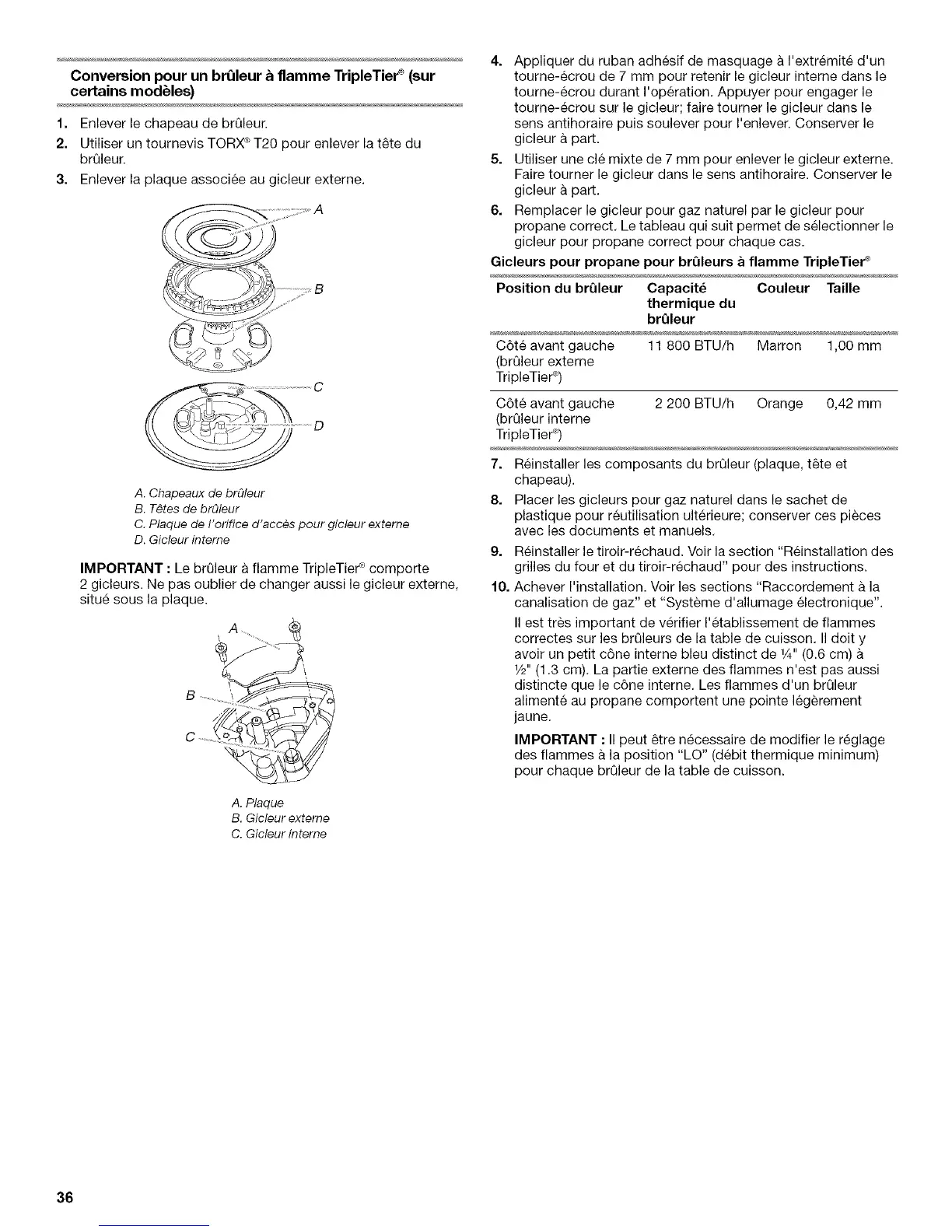

Conversion pour un brQleur _ flamme TripleTier _ (sur
certains modules)
1. Enlever le chapeau de brQleur.
2. Utiliser un tournevis TORX®T20 pour enlever la t_te du
brQleur.
3. Enlever la plaque associee au gicleur externe.
A. Chapeaux de brOleur
B. T_tes de brOleur
C. Plaque de I'orifice d'acces pour gicleur externe
D. Gicleur interne
IMPORTANT : Le breleur a flamme TripleTier _ comporte
2 gicleurs. Ne pas oublier de changer aussi le gicleur externe,
situe sous la plaque.
A. Plaque
B. Gicleur exteme
C. Gicleur interne
4. Appliquer du ruban adhesif de masquage a I'extremit6 d'un
tourne-ecrou de 7 mm pour retenir le gicleur interne dans le
tourne-ecrou durant I'operation. Appuyer pour engager le
tourne-ecrou sur le gicleur; faire tourner le gicleur darts le
sens antihoraire puis soulever pour I'enlever. Conserver le
gicleur a part.
5. Utiliser une cle mixte de 7 mm pour enlever le gicleur externe.
Faire tourner le gicleur dans le sens antihoraire. Conserver le
gicleur a part.
6. Remplacer le gicleur pour gaz naturel par le gicleur pour
propane correct. Le tableau qui suit permet de selectionner le
gicleur pour propane correct pour chaque cas.
Gicleurs pour propane pour br_leurs a flamme TripleTier _
Position du brQleur Capacit_ Couleur Taille
thermique du
br01eur
C6te avant gauche 11 800 BTU/h Marron 1,00 mm
(brQleur externe
TripleTier ®)
C6te avant gauche 2 200 BTU/h Orange 0,42 mm
(brQleur interne
TripleTier ®)
7. Reinstaller les composants du brQleur (plaque, t_te et
chapeau).
8. Placer les gicleurs pour gaz naturel dans le sachet de
plastique pour reutilisation ulterieure; conserver ces pieces
avec les documents et manuels.
9=
10.
Reinstaller le tiroir-rechaud. Voir la section "Reinstallation des
grilles du four et du tiroir-rechaud" pour des instructions.
Achever I'installation. Voir les sections "Raccordement a la
canalisation de gaz" et "Systeme d'allumage electronique".
II est tr_s important de verifier I'etablissement de flammes
correctes sur les brQleurs de la table de cuisson. II dolt y
avoir un petit c6ne interne bleu distinct de V4" (0.6 cm)
Y_" (1.3 cm). La partie externe des flammes n'est pas aussi
distincte que le c6ne interne. Les flammes d'un brQleur
alimente au propane comportent une pointe legerement
jaune.
IMPORTANT : II peut _tre necessaire de modifier le reglage
des flammes & la position "LO" (debit thermique minimum)
pour chaque brQleur de la table de cuisson.
