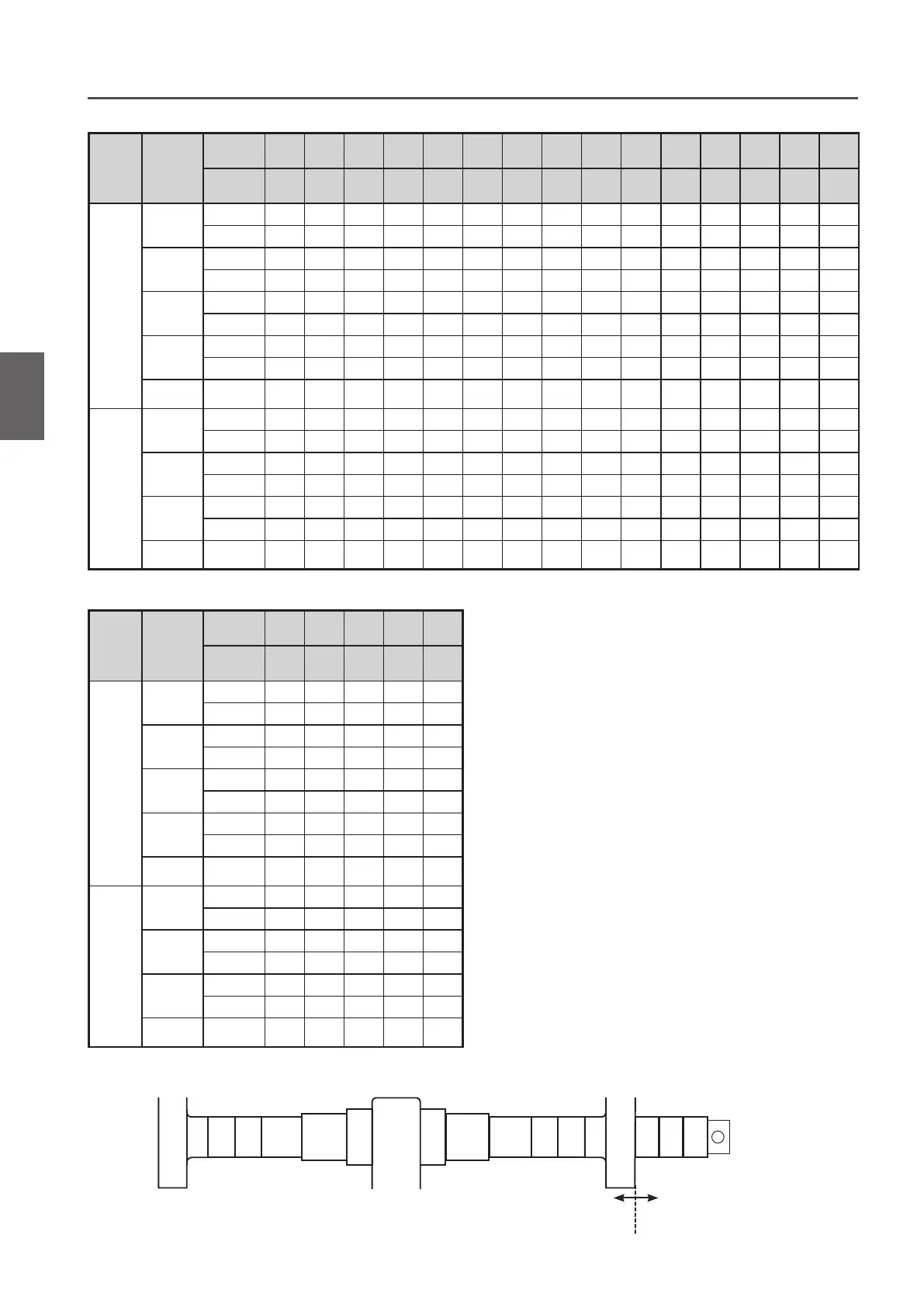

KITO EQ series User Manual

40
1
AssemblingCombining with the Motorized Trolley
（
Unit: piece
）
Beam
width
Parts
name
Rail width
(in)
8 8
7/16
8
11/16
9 9
1/8
9
7/8
10 10
1/8
10
1/4
10
3/8
10
1/2
11 11
1/8
11
1/4
11
3/8
Rail width
(mm)
203 215 220 229 232 250 254 257 260 264 267 279 283 286 289
125kg
250kg
490kg
500kg
Thin
spacer
Inner 5+0 2+3 3+4 1+1 1+2 4+0 1+1 1+2 2+2 2+3 3+3 1+1 1+2 2+2 2+3
Outer 3 3 1 6 5 4 6 5 4 3 2 6 5 4 3
Thick
spacer
Inner 0+1 1+1 1+1 2+2 2+2 2+3 3+3 3+3 3+3 3+3 3+3 4+4 4+4 4+4 4+4
Outer 8 7 7 5 5 4 3 3 3 3 3 1 1 1 1
Fixing
spacer
(300)
Inner 1+1 1+1 1+1 1+1 1+1 1+1 1+1 1+1 1+1 1+1 1+1 1+1 1+1 1+1 1+1
Outer 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0
Thick
spacer L
Inner 1+1 1+1 1+1 1+1 1+1 1+1 1+1 1+1 1+1 1+1 1+1 1+1 1+1 1+1 1+1
Outer 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0
Thin
spacer L
Inner 1+1 1+1 1+1 1+1 1+1 1+1 1+1 1+1 1+1 1+1 1+1 1+1 1+1 1+1 1+1
1t
Thin
spacer
Inner 7+4 6+5 7+6 4+4 5+4 7+3 4+4 5+4 5+5 6+5 6+6 4+4 5+4 5+5 6+5
Outer 3 3 1 6 5 4 6 5 4 3 2 6 5 4 3
Thick
spacer
Inner 0+1 0+0 1+1 2+2 2+2 2+3 3+3 3+3 3+3 3+3 3+3 4+4 4+4 4+4 4+4
Outer 8 7 7 5 5 4 3 3 3 3 3 1 1 1 1
Fixing
spacer
(300)
Inner 1+1 1+1 1+1 1+1 1+1 1+1 1+1 1+1 1+1 1+1 1+1 1+1 1+1 1+1 1+1
Outer 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0
Thin
spacer L
Inner 1+1 1+1 1+1 1+1 1+1 1+1 1+1 1+1 1+1 1+1 1+1 1+1 1+1 1+1 1+1
（
Unit: piece
）
Beam
width
Parts
name
Rail width
(in)
11
5/8
11
3/4
11
13/16
11
7/8
12
Rail width
(mm)
295 298 300 302 305
125kg
250kg
490kg
500kg
Thin
spacer
Inner 3+0 4+0 4+1 4+1 4+2
Outer 5 4 3 3 2
Thick
spacer
Inner 4+5 4+5 4+5 4+5 4+5
Outer 0 0 0 0 0
Fixing
spacer
(300)
Inner 1+1 1+1 1+1 1+1 1+1
Outer 0 0 0 0 0
Thick
spacer L
Inner 1+1 1+1 1+1 1+1 1+1
Outer 0 0 0 0 0
Thin
spacer L
Inner 1+1 1+1 1+1 1+1 1+1
1t
Thin
spacer
Inner 6+3 7+3 7+4 7+4 7+5
Outer 5 4 3 3 2
Thick
spacer
Inner 4+5 4+5 4+5 4+5 4+5
Outer 0 0 0 0 0
Fixing
spacer
(300)
Inner 1+1 1+1 1+1 1+1 1+1
Outer 0 0 0 0 0
Thin
spacer L
Inner 1+1 1+1 1+1 1+1 1+1
0+1
0: the number of spacers on the Frame G side of the shaft
1: the number of spacers on the Frame S side of the shaft
Suspension eye
Thin
spacer
Thin
spacer
Thin
spacer
Thick
spacer
Thick
spacer
Thick
spacer
Frame S
Thin
spacer L
Thin
spacerL
Thick
spacer L
Thick
spacer L
Fixing
spacer
(300)
Fixing
spacer
(300)
Fixing
spacer
Frame G
Inner Outer
Rail width of 58 – 153 (mm): Normal suspension shaft;
Rail width of 155 – 305 (mm): Wide-frange suspension shaft
