22
DE
4. Der Herd sollte direkt unter einem Schrank installiert werden, wobei dieser
mindestens 700 mm von der Kochplatte entfernt sein sollte, wie in der Abbildung
unten dargestellt.
5. Für die Befestigung des Kochfelds auf einer 20 bis 40 mm dicken Arbeitsplatte sind
Befestigungsbeschläge (Haken, Schrauben) vorgesehen (siehe Abbildung unten).

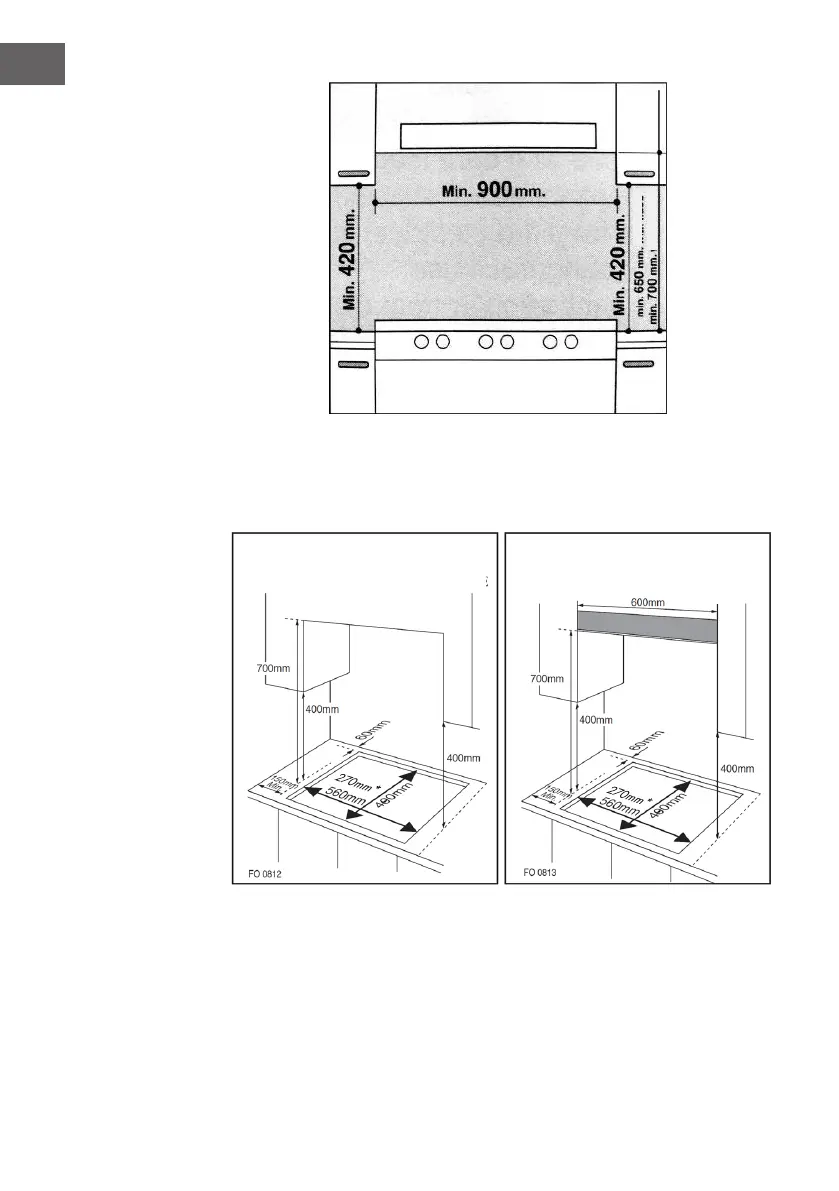

Benötigte Abstände bei der Montage
ohne Dunstabzugshaube
Benötigte Abstände bei der Montage
mit Dunstabzugshaube
DunstabzugshaubeDunstabzugshaube
mit Haubemit Haube
mit Haubemit Haube
* Einbaumaße für das Modell mit 1 und 2 Zonen.
