ESPAÑOL

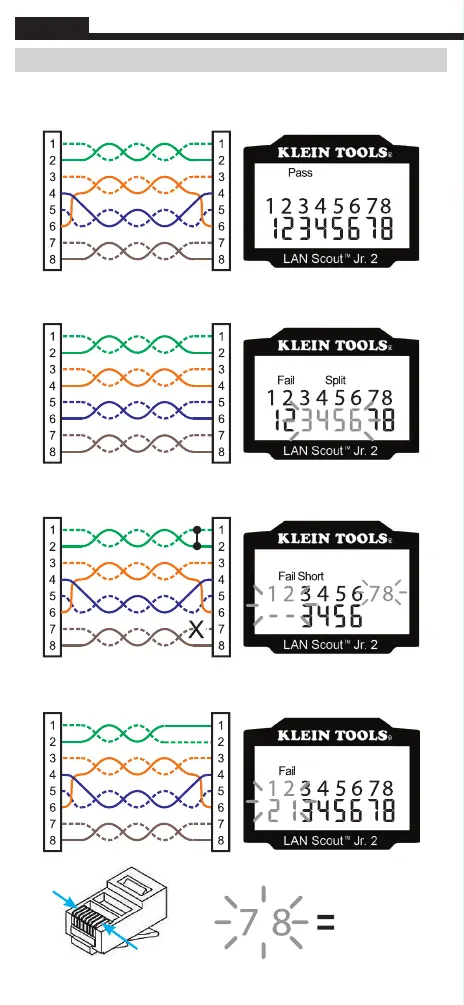

EJEMPLOS DE MAPA DE CABLES Y PANTALLAS
UTP T568A correctamente conectado:
Probador Transmisor Remoto
T568A Pares Divididos:
Probador Transmisor Remoto
T568A Cortocircuito y Circuito Abierto:
Probador Transmisor Remoto
T568A Error de Cableado:
Probador Transmisor Remoto
8
1
Parpadeo
NOTA: una falla abierta o un cortocircuito tiene prioridad sobre los errores de
cableado una vez se encienda(n) el (los) icono(s) apropiado(s). El icono “Split”
(Dividido) se enciende si el cableado no mantiene los pares designados, lo cual
provoca una falla de señal de CA.
Las clavijas del par 1-2 están en cortocircuito y el par 7-8 está abierto. Las clavijas
que presentan el error parpadean. Las líneas discontinuas (-) en la línea de
visualización inferior (transmisor remoto) indican el cortocircuito, y la ausencia de
números en la línea inferior indica el par abierto.
Es un error habitual colocar todos los pares en la secuencia de clavijas 1-2, 3-4,
5-6 y 7-8 cuando se prepara un cable. Esto producirá la continuidad correcta,
pero los pares están designados para situarse en un cable 568a con un error de
cableado: Las clavijas 1 y 2 del dispositivo LAN Scout™ Jr.2 están conectadas a
las clavijas 2 y 1 en el extremo del transmisor remoto. Las clavijas que presentan
este error parpadean.
IDENTIFICACIÓN DE CABLES
Rastreo de tonos en cables terminados con conector RJ45 no instalados:
1. Inserte el extremo terminado con conector RJ45 del cable que se desea
rastrear en el puerto RJ45 blindado en la estructura principal del probador.
2. Para encender el probador, presione el botón de encendido en elteclado.
3. Para iniciar la identificación de cables, presione el botón de tono en el
teclado. El tono iniciará en el modo Lo en el alambre conductor en la
posición uno en el conector RJ45 conectado.
4. Presione brevemente el botón de tono para recorrer los alambres
conductores, del 1 al 8, luego los pares coincidentes, y luego todos los
ocho alambres conductores de manera simultánea.
5. Presione de manera sostenida el botón de tono para recorrer entre las
frecuencias de tono Lo, Hi o vibrante (HiLo de manera intermitente).
6. Para determinar el cable o cables donde se transmite el tono (para obtener
detalles, consulte el manual de instrucciones de lasonda para tonos), utilice
una sonda analógica (se recomienda usar el dispositivo VDV500-123 de Klein
Tools, el cual se vende por separado). Marque el cable con una etiqueta.
7. Repita los pasos anteriores para cada cable desconocido.
Rastreo de tonos en cables terminados con conector RJ45 instalados:
1. Conecte un cable de red (de conexión provisional) conocido y en buen
estado al conector RJ45 blindado en la parte superior del probador principal.
2. Para encender el probador, presione el botón de encendido en el teclado.
3. Para iniciar la identificación de cables, presione el botón de tono en el
teclado. El tono iniciará en el modo Lo en el alambre conductor en la
posición uno en el conector RJ45 conectado.
4. Presione brevemente el botón de tono para recorrer los alambres
conductores, del 1 al 8, luego los pares coincidentes, y luego todos
los ocho alambres conductores de manera simultánea.
5. Presione de manera sostenida el botón de tono para recorrer entre las
frecuencias de tono Lo, Hi o vibrante (HiLo de manera intermitente).
6. Para determinar el cable o cables donde se transmite el tono (para obtener
detalles, consulte el manual de instrucciones de la sonda), utilice una sonda
analógica (se recomienda usar el dispositivo VDV500-123 de KleinTools, el
cual se vende por separado). Marque el cable con una etiqueta.
7. Repita los pasos anteriores para cada cable desconocido.
