3. Instale las manijas
NOTE: Hay distintos estilos de manijas disponibles para este
producto. Solo se muestra un estilo de manija. La instalación de
todos los estilos de manijas es idéntica.
Retire los protectores de yeso.
Mida la distancia de la parte superior del vástago de la válvula a
la superficie acabada.
En vástagos de válvula con altura entre 1-13/16″ (46 mm) y
2-1/8″ (54 mm) use un adaptador estriado de latón y tornillo. En
vástagos de válvula con altura entre 2-1/8″ (54 mm) y 2-5/16″
(59 mm) use un adaptador estriado de plástico.
Si se requiere el adaptador estriado de latón, instálelo con el
tornillo que se adjunta.l El adaptador estriado de plástico se
desliza sin fijación.
Coloque los ensamblajes de manija en direcciones opuestas a
partir del surtidor.
Enrosque la manija en el cuerpo de la válvula. Asegúrese de que
las estrías en la manija y en la extensión de espiga encajen.
NOTE: El adaptador de estrías permite el ajuste fino de alineación
de la manija. Para ajustar, retire la manija y cambie de posición el
adaptador de estrías.
Alinee la manija.
Vuelva a instalar la manija y revise la alineación.

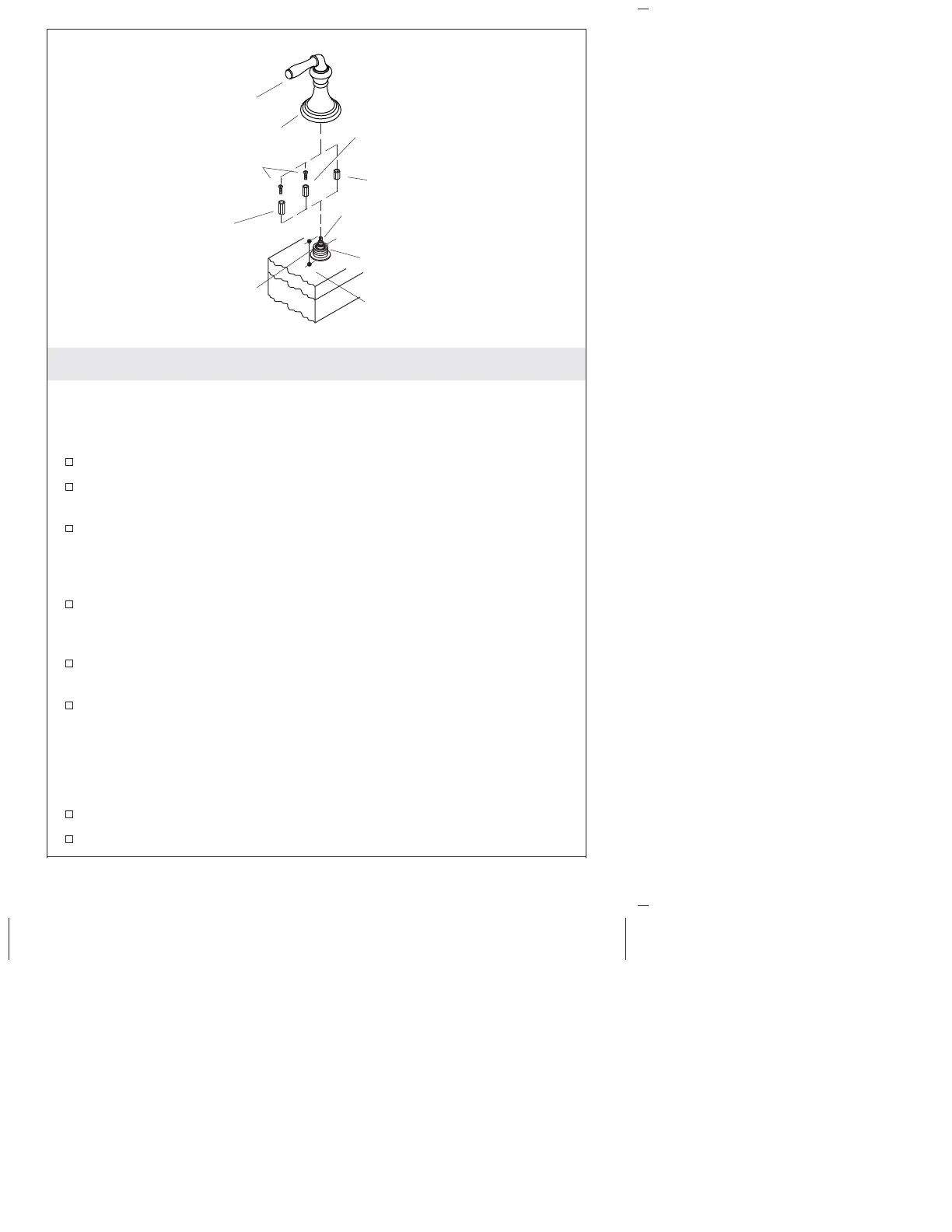

Medida de la altura de
la espiga de válvula
Espiga de la válvula
Cuerpo de válvula
Superficie acabada
Manija
Tornillo
Manga roscada
Adaptador de ranuras
corto de latón
Adaptador de ranuras
largo de latón
Adaptador de
ranuras de plástico
Aplique masilla
de plomería.
Kohler Co. Español-6 1012740-2-F
