9. Termine la instalación del desagüe - Estilo B
Empuje el sello dentro del orificio de sellado en el cuerpo.
Introduzca el obturador en la brida.
En las instalaciones normales, inserte el extremo corto de la
varilla en el orificio de sellado del cuerpo y por debajo del
obturador. Cuando realice instalaciones resistentes al vandalismo,
inserte la varilla a través del orificio en el obturador. Apriete la
tuerca del cuerpo a mano.
Retire y ajuste el obturador cuanto sea necesario, de manera que
se levante aproximadamente 3/8″ (1 cm) al abrirse. Para ajustarlo,
gire la varilla roscada del obturador hacia dentro o fuera según
sea necesario. Vuelva a apretar la tuerca del obturador.
Aplique cinta selladora de roscas a las roscas del tubo de desagüe
y enrosque el tubo de desagüe en el cuerpo. Apriete bien el tubo
de desagüe.
Deslice un extremo de la grapa por la varilla. Deslice el eslabón
por la varilla con el tornillo de mariposa orientado hacia la parte
posterior del aparato sanitario.
Apriete el otro extremo de la grapa, alineando el orificio con la
varilla. Mueva el eslabón a la posición correcta, apretando la
grapa con los dedos y deslizándolo por la varilla.
Inserte la varilla del tirador en el orificio de la grifería, y luego en
el orificio del eslabón.

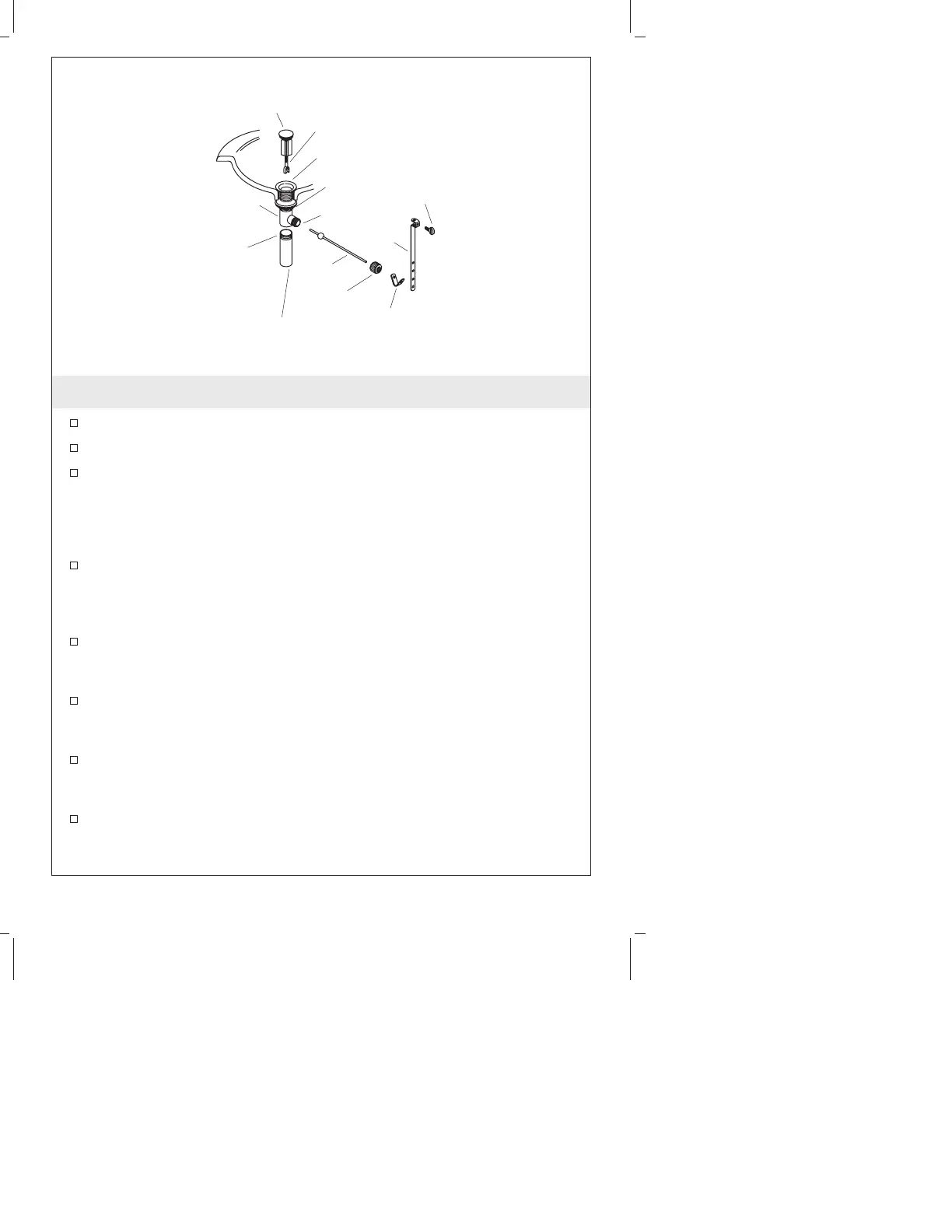

Cuerpo
Varilla
Grapa
Obturador
Tuerca
Brida
Sello
Tuerca
Tubo de desagüe
Aplique
sellador de
roscas.
Tornillo de
mariposa
Varilla del
obturador
Eslabón
1010441-2-B Español-11 Kohler Co.
