Kohler K-99003-TLC - Préparer Le Site

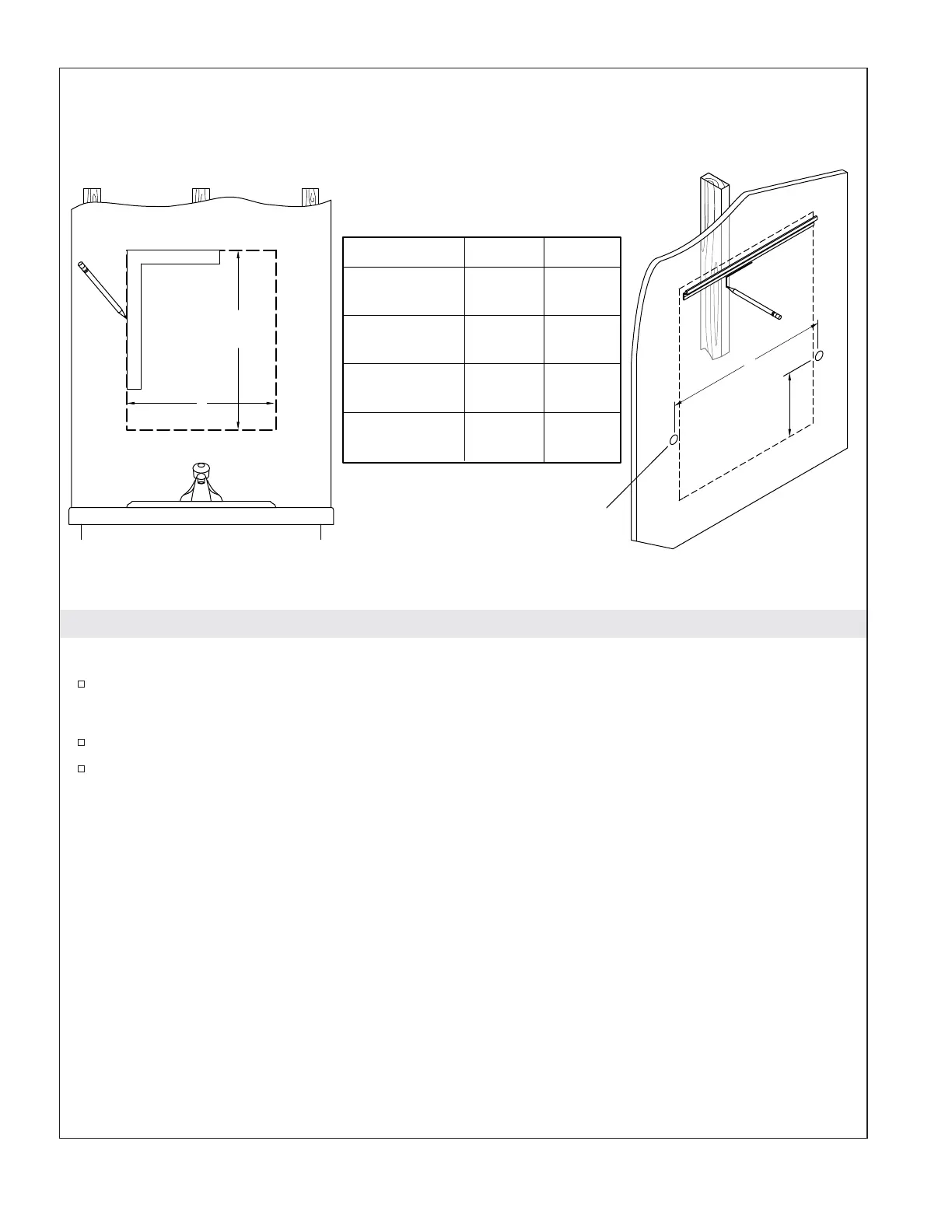

1. Préparer le site
Installation à montage encastré
Mesurer et marquer la découpe pour le modèle en question.
Installation à montage en surface
Marquer la position de la barre de fixation et les emplacements des montants.
Déterminer les emplacements pour les trous des fils électriques conformément aux dimensions
indiquées ci-dessus pour votre produit.
4-5/8 po
(117 mm)
Y
Ø 3/4 po
(19 mm)
28-1/4 po
(718 mm)
Installation encastrée
Installation en surface
X
39-1/2 po
(1003 mm)
33-1/2 po
(851 mm)
23-1/2 po
(597 mm)
19-1/2 po
(495 mm)
39-1/8 po
(994 mm)
33-1/8 po
(841 mm)
23-1/8 po
(587 mm)
19-1/8 po
(486 mm)
YX
K-99011-TLC
K-99009-TLC
K-99007-TLC
K-99003-TLC
Kohler Co. Français-4 1337913-2-A
