Kolver 130206/A - Page 32

Vers. 190521
PL..D/TA

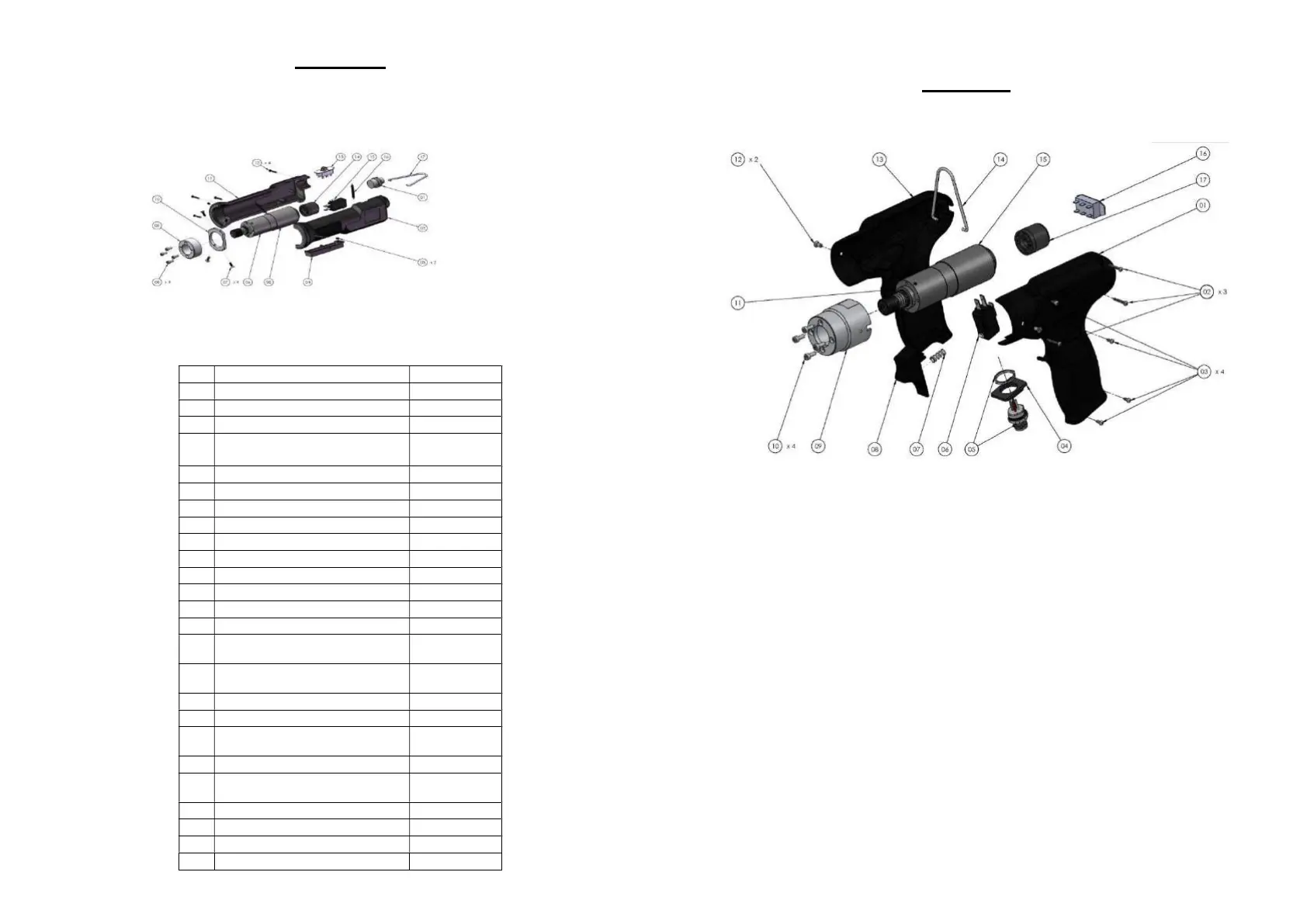

ESPLOSO/ EXPLODED VIEW
PARTI DI RICAMBIO/ SPARE PARTS
RIF
DESCRIZIONE/ DESCRIPTION
COD.
1
Connettore/ Connector M 8 pin
2017
66
2
Impugnatura dx/ Right housing
220354/ESD
3
Grano/
Screw
M4x4 (2)
835014
4 Leva azionamento micro/
Start lever
221455/ESD
5
Motore/
Motor
PL3
231509/3
Motore/
Motor
PL
6
231509/6
Motore/
Motor
PL10
231509
Motore/
Motor
PL15
231509/15
6
Riduttore/ Reduction gears PL3
231510/3N
Riduttore/ Reduction gears PL6
231510/6
Riduttore/ Reduction gears PL10
231510
/
N
Riduttore/ Reduction gears PL15
231510/15N
7
Vite/
Screw
M3x10 TSP (4)
234513
8
Vite/
Screw
8.8M 3x18 (4)
231506
9
Anello di supporto/ Support ring
KP05
234511/K
10
Staffa fissaggio motore/ Support
plate
234512
11
Impugnatura sx /
Left housing
220358/ESD
12
Vite/
Screw
2,2x16 inox
(4)
220059
13
Interruttore reversibilità/ Reverse
switch
200057
14
Encoder
234530
Cavetti encoder (inclusi)/ Cable for
encoder (included)
234530/F
15
Microswitch
201056
16
Molla/
Spring
219855
17
Gancio/
Hook
200060
Cavo/
Cable
8 pin 2,5 mt.
250063/N
