120W, 1 connettore 8 pin, velocità
regolabile. Input: segnali di partenza e
inversione. Output: segnali di coppia e leva.

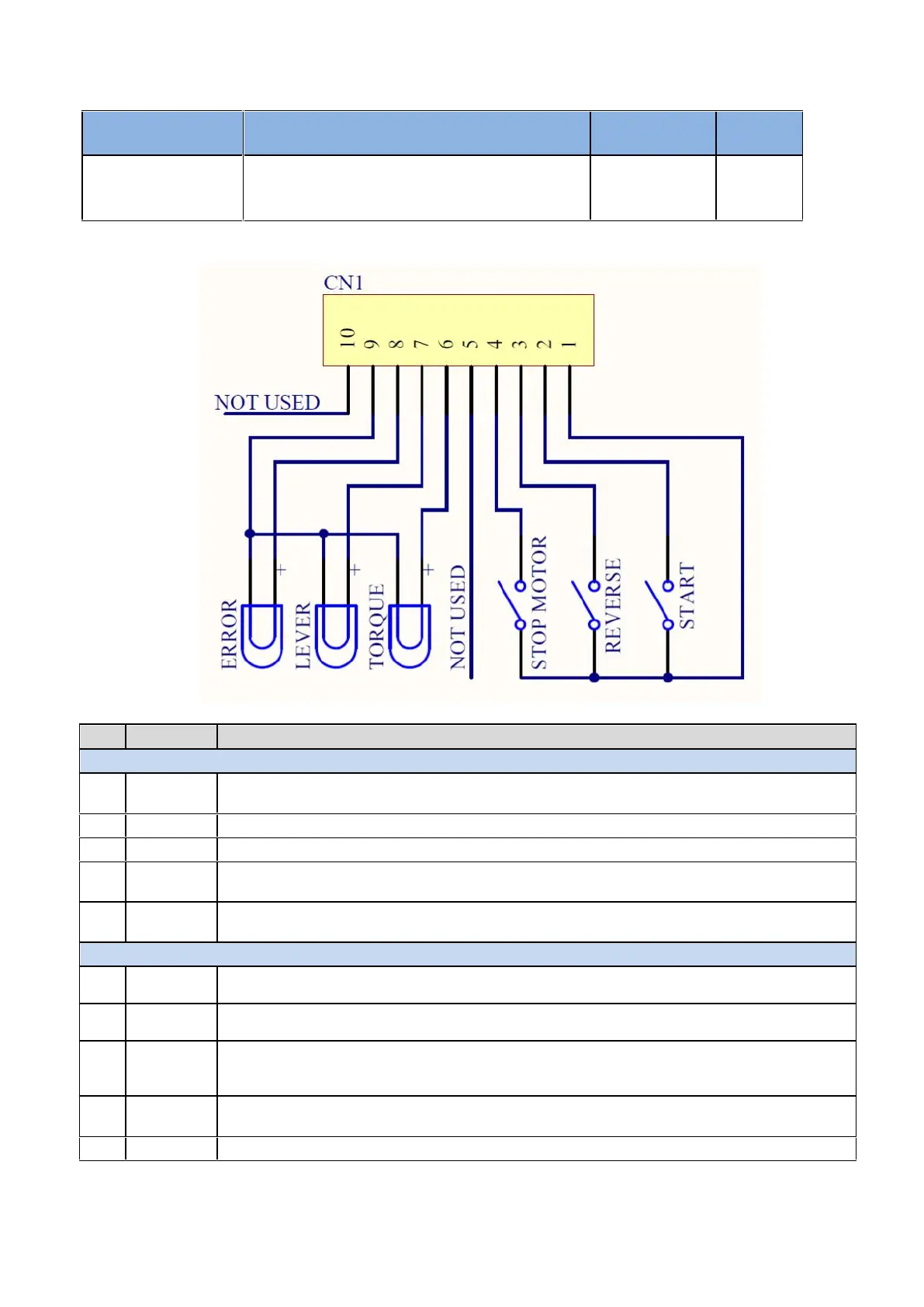

Su questo modello nel pannello posteriore è presente un connettore I/O a 10 pin.
E’ il pin comune a tutti gli input. La funzione desiderata si attiva con un contatto tra questo pin e uno
degli altri ingressi (pin 2, 3, 4, 5). Questo pin è connesso sia a 0VDC che alla terra.
Start remoto motore con controllo di coppia funzione “avvitatura”.
Start remoto motore con controllo di coppia funzione “svitatura”.
Disabilitazione remota motore, se attivato appare sul display la scritta “STOP MOTOR ON”, il
motore si fermerà e non potrà funzionare fino all’apertura del contatto.
Utilizzato solo nelle versioni speciali.
Segnale di coppia. Si attiva ogni volta che l’avvitatore va in coppia e si resetta al rilascio della leva o
dello start remoto. Il segnale è 24VDC.
Segnale leva premuta. Si attiva quando si preme la leva di start dell’avvitatore o attraverso lo start
remoto e si resetta al loro rilascio. Non si attiva in svitatura. Il segnale è 24 VDC.
Segnale di errore, si attiva ogni volta che si manifesta un errore.
Il segnale di errore si resetta quando l’avvitatore va in coppia e si resetta al rilascio della leva o dello
start remoto. Il segnale è 24VDC.
E’ il pin comune a tutti gli output. I segnali vanno prelevati tra questo pin (0 VDC comune) e i
rispettivi pin dei segnali (pin 6, 7 e 8).
