Kolver PLUTO 6D User Manual

PL..D/TA

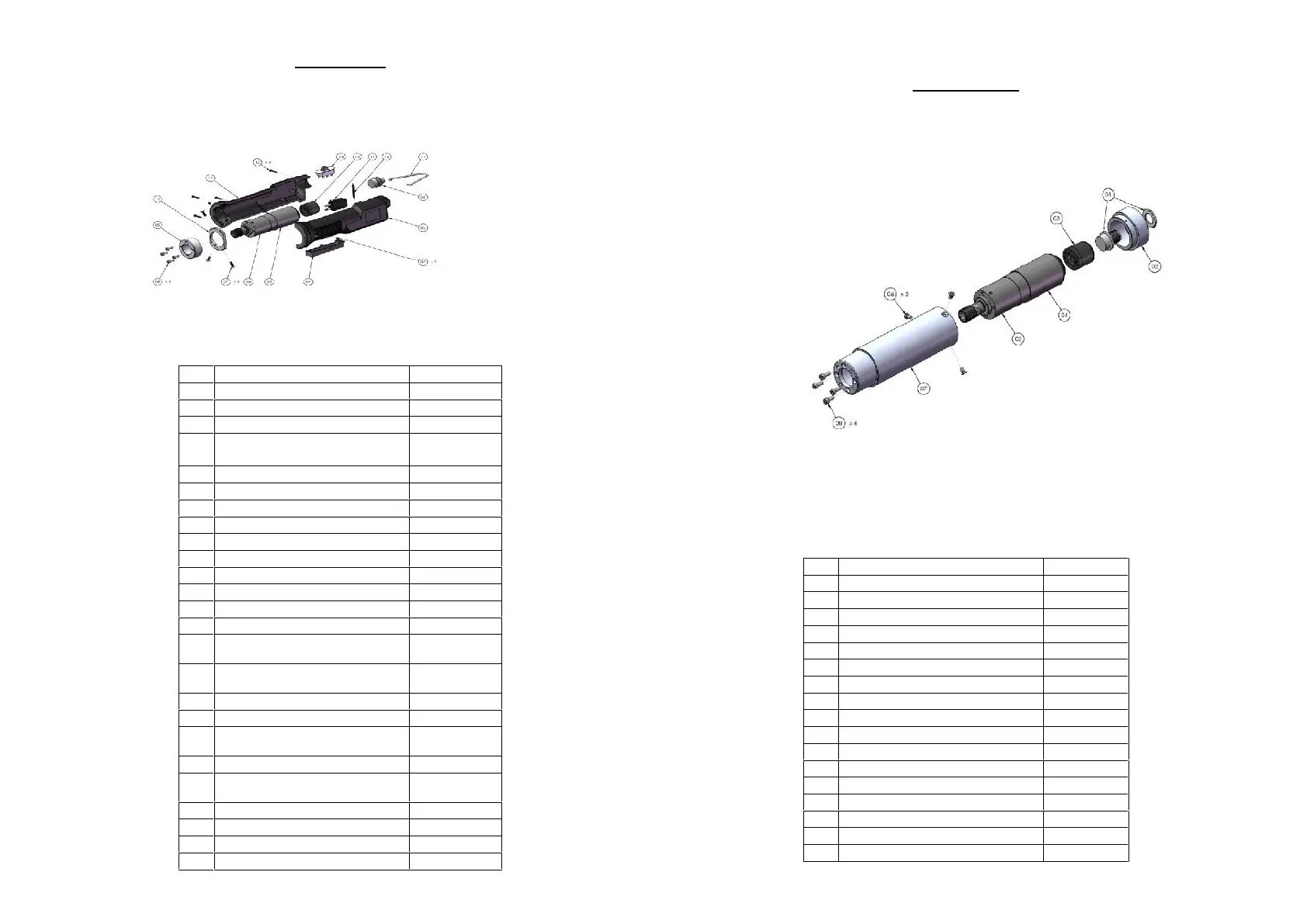

ESPLOSO/ EXPLODED VIEW
PARTI DI RICAMBIO/ SPARE PARTS
RIF
DESCRIZIONE/ DESCRIPTION
COD.
1
Connettore/ Connector M 8 pin
201766
2
Impugnatura dx/ Right housing
220354/ESD
3
Grano/ Screw M4x4 (2)
835014
4
Leva azionamento micro/
Start lever
221455/ESD
5
Motore/ Motor PL3
231509/3
Motore/ Motor PL6
231509/6
Motore/ Motor PL10
231509
Motore/ Motor PL15
231509/15
6
Riduttore/ Reduction gears PL3
231510/3N
Riduttore/ Reduction gears PL6
231510/6
Riduttore/ Reduction gears PL10
231510/N
Riduttore/ Reduction gears PL15
231510/15N
7
Vite/ Screw M3x10 TSP (4)
234513
8
Vite/ Screw 8.8M 3x18 (4)
231506
9
Anello di supporto/ Support ring
KP05
234511/K
10
Staffa fissaggio motore/ Support
plate
234512
11
Impugnatura sx / Left housing
220358/ESD
12
Vite/ Screw 2,2x16 inox (4)
220059
13
Interruttore reversibilità/ Reverse
switch
200057
14
Encoder
234530
Cavetti encoder (inclusi)/ Cable for
encoder (included)
234530/F
15
Microswitch
201056
16
Molla/ Spring
219855
17
Gancio/ Hook
200060
Cavo/ Cable 8 pin 2,5 mt.
250063/N
PL..CA/TA
ESPLOSO/ EXPLODED VIEW
PARTI DI RICAMBIO/ SPARE PARTS
RIF
DESCRIZIONE/ DESCRIPTION
COD.
1
Connettore/ Connector M 5 pin
201666
2
Coperchio/ Cap
800311
3
Encoder
234530
Cavetti/ Wires Encoder
234530/F
Staffa/ Encoder clamp
244530/S
4
Motore/ Motor PL3
231509/3M
Motore/ Motor PL6
231509/6M
Motore/ Motor PL10
231509M
Motore/ Motor PL15
231509/15M
5
Riduttore/ Reduction gears PL3
231510/3M
Riduttore/ Reduction gears PL6
231510/6M
Riduttore/ Reduction gears PL10
231510/M
Riduttore/ Reduction gears PL15
231510/15M
6
Vite/ Screw M3x6 (3)
801002
7
Cannotto alluminio/ Aluminium body
234510
8
Vite/ Screw M3x6 (4)
231504/ZN
Cavo/ Cable 8 pin 2,5 mt.
250063/N
