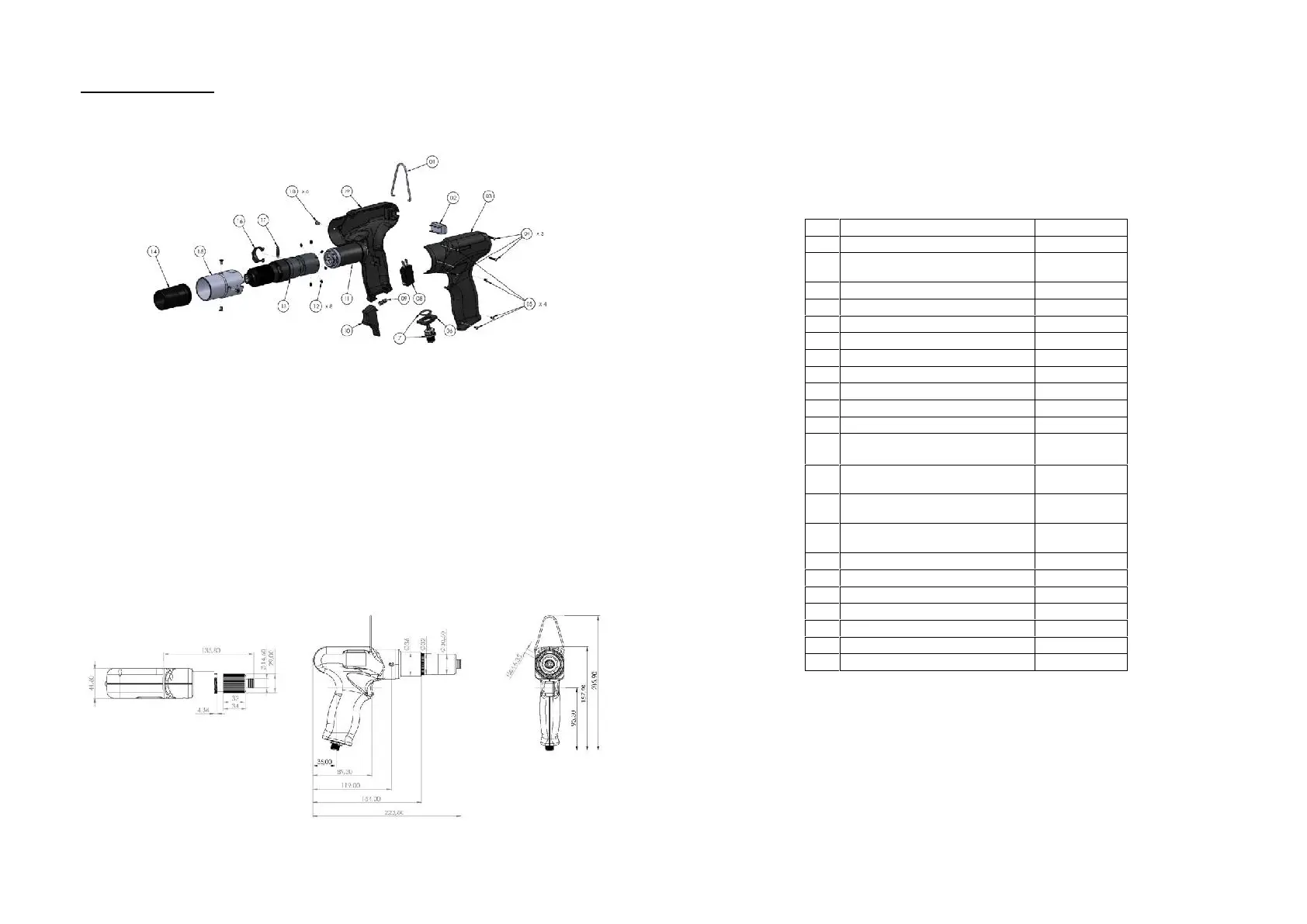

PLUTO..FR/P: ESPLOSO/ EXPLODED VIEW+ INGOMBRO/ DRAWING
PARTI DI RICAMBIO/ SPARE PARTS
RIF
DESCRIZIONE/ DESCRIPTION
COD.
1
Gancio/ Hook
200060
2
Interruttore reversibilità/ Reverse
switch
200057
3
Impugnatura dx/ Right housing
234501/ESD
4
Vite/ Screw M3 x 6 (3)
220059
5
Vite/ Screw 2,2x9,5 Inox (4)
234504
6
Porta connettore/ Connector seat
234506/ESD
7
Connettore/ Connector M 5 pin
231666
8
Microswitch
201056
9
Molla tasto/ Trigger spring
221061
10
Tasto/ Trigger
234503/ESD
11
Motore/ Motor PL..FR
231509/FRM
12
Grano fissaggio corona/ Screw
M3x4 (8)
210039
13
Riduttore+frizione/ Reduction
gears+clutch PL3..FR
231510/3FR
Riduttore+frizione/ Reduction
gears+clutch PL5..FR
231510/5FR
Riduttore+frizione/ Reduction
gears+clutch PL7..FR
231510/7FR
14
COV.PLF Cover PL..FR
020034
15
Porta motore/ Motor cover
234505/FRR
16
Microinterruttore/ Micro switch
200034
17
Molla/ Spring
200033
18
Vite/ Screw M3x6 Torx (6)
801002
19
Impugnatura sx / Left housing
234502/ESD
Cavo/ Cable 5 pin 2,5 mt.
200063
