Ces instructions d’emploi s’appli-
quent à l’écluse cellulaire type
RF 20 et RF 40.
Montage du motoréducteur
Applications
Les écluses type RF 20 et RF 40
sont appropriées pour le transport
par aspiration et par pression de
granulés, comme les granulés
plastiques et autres matières de
petite taille dans des installations
de trans port pneumatiques ou pour
le dosage grossier.
La température de la matière et du
courant d’air ne peut pas dépasser
70
o
C.
L’écluse rotative n’est pas prévue
pour les matières ou les gaz corro-
sifs.
Sécurité
Veillez à ce que toutes les protec-
tions soient en ordre et correcte-
ment montée pendant la marche.
Arrêter toujours l’écluse cellulaire
avant les travaux de réparation ou
d’entretien et veiller à ce qu’elle
ne puisse pas être démarrée par
erreur.
Ne jamais introduire la main dans
l’écluse rotative lorsque le moteur
est en marche.
L’écluse rotative est conçue pour
montage dans une tuyauterie fer-
mée. Dans le cas contraire, em-
pêcher l’accès à la roue rotative
pendant la marche par d’autres
moyens.
Si l’écluse rotative est suspendue
dans une tuyauterie, il faut la xer
par un câble ou similaire pour qu’el-
le ne puisse tomber par accident.

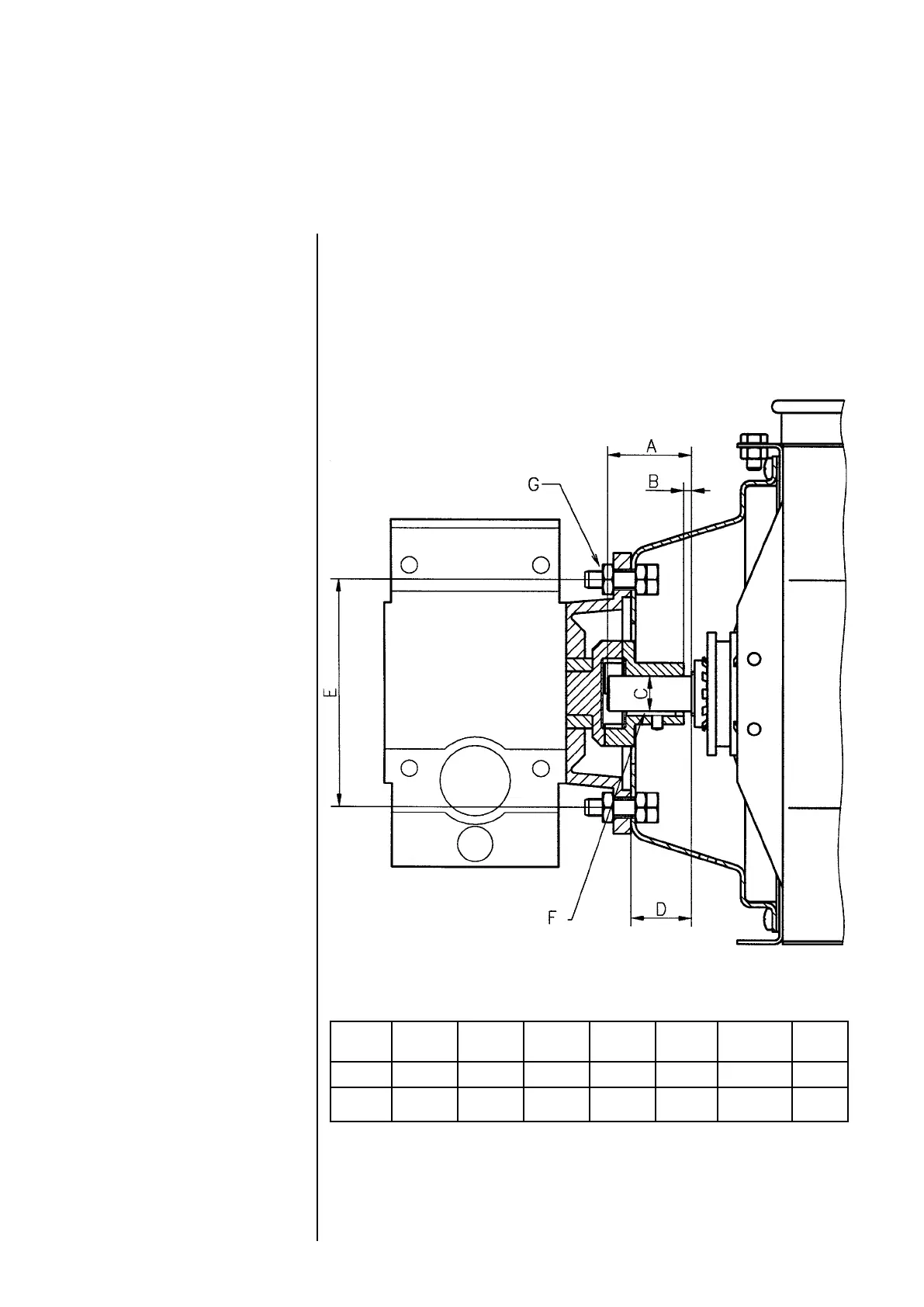

Monter l’engrenage sur l’écluse ro-
tative comme indiqué. Orienter tou-
jours l’engrenage comme indiqué,
ce qui assure le meilleur graissage
du motoréducteur.
A B C D E F G
(mm) (mm) (mm) (mm) (mm) (mm) (mm)
RF 20 48 4.5 20 32 ø130 8X7X50 M8
RF 40 45 3 30 21 ø165 10X8X70 M10
