30

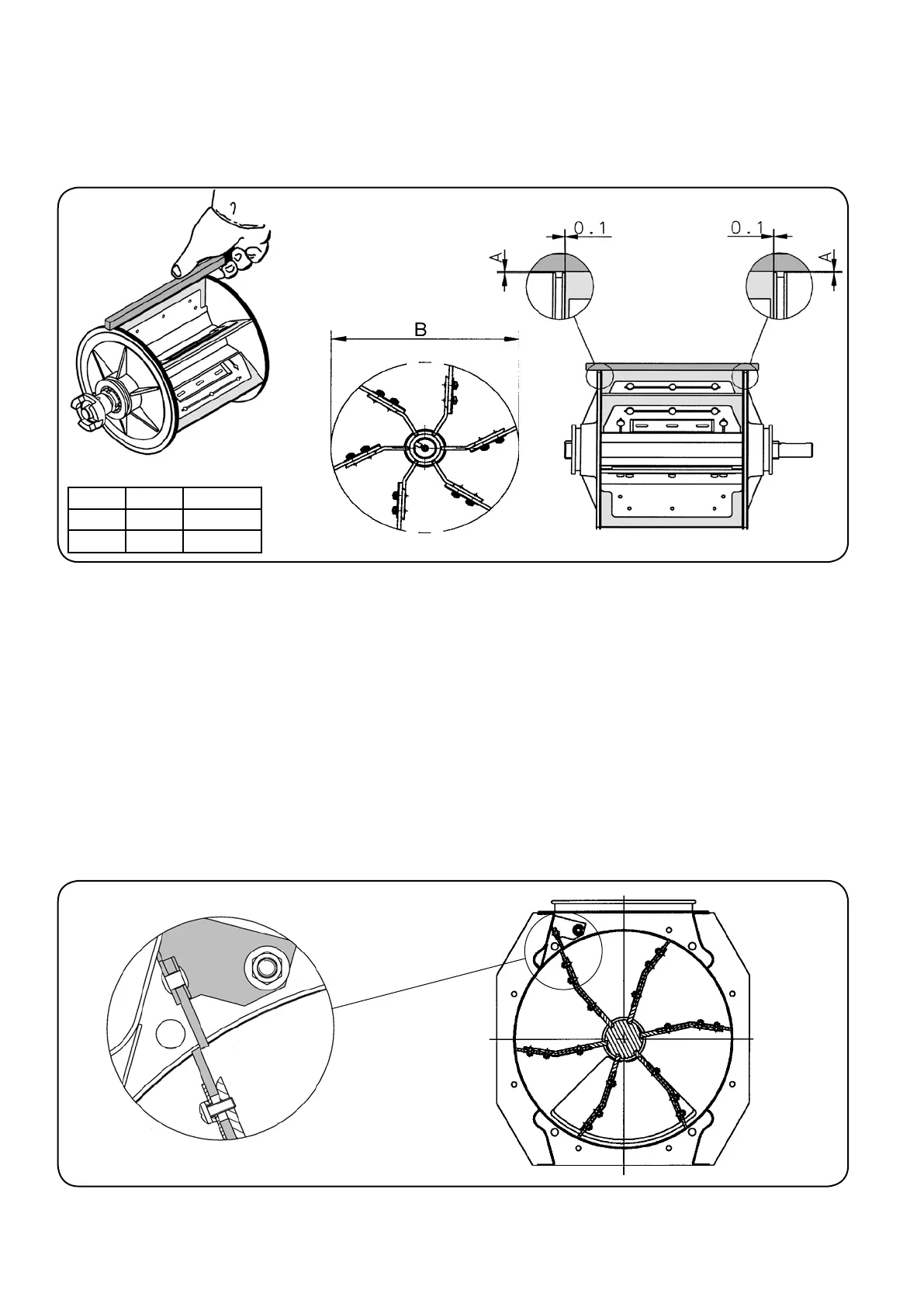

Collocando un regolo retticatore
sulle liste di contatto, controllate
che le liste siano assolutamente
diritte e che la distanza tra regolo e
coppe laterali corrisponda a quella
illu strata (usare un distanziometro).
Importante! Da entrambi i lati ci
deve essere un intervallo di 0,1
mm tra le coppe laterali e le liste di
contatto.
Quando le liste di contatto vengono
ssate sul rotore, esse si espande-
ranno leggermente alle estremità.
Controllate pertanto la distanza tra
le coppe laterali e le liste di contatto
dopo che le liste di contatto sono
state ssate. In alcuni casi sarà
necessario smontare nuovamente
le liste di contatto e limarle legger-
mente alle estremità per ottenere la
tolleranza necessaria.
Se la distanza tra le coppe laterali e
le liste di contatto è troppo piccola,
ne può derivare il sovraccarico del
motore.
5. Riassemblare il canale cellulare
seguendo l’ordine inverso.
E’ importante assicurarsi che ci sia
una distanza di almeno 0,1 mm tra
le coppe laterali e le lame a pala
del rotore.
Mediante una lama di controllo
assicurarsi che nel corso del mon-
taggio non si siano vericate delle
torsioni che hanno ridotto la tolle-
ranza.
Controllare che il pettine sia regola-
to in modo che esso si trovi esatta-
mente in corrispondenza delle liste
di contatto.
A (mm) B (mm)
RF 20 0.75 ø226.5±0.2
RF 40 1.25 ø396.5±0.2
