Denna bruksanvisning är avsedd
för Kongskildes cellslussar av typ
RF 20 och RF 40.
Användning
Cellslussarna RF 20 och RF 40 är
väl ämnade för in- och utslussning
av granulerat material så som ex-
empelvis plastgranulat och andra
former av granulatliknande material
i samband med pneumatiska trans-
portanläggningar eller grovdose-
ring.
Temperaturen på materialet och
bärluften får vara högst 70
o
C.
Cellslussen är inte beräknad för
korroderande luftarter och material.
Säkerhet
Se till att samtliga avskärmningar är
hela och korrekt monterade under
driften.
Stanna alltid cellslussen vid repara-
tion och underhåll. Se också till att
ofrivillig start inte kan ske.
Stick aldrig in handen i cellslussen
medan motorn är igång.
Cellslussen är beräknad för monte-
ring i ett slutet rörsystem. Om detta
inte är fallet skall det på annat sätt
säkerställas att det inte är möjligt
att komma i beröring med cellhjulet
under drift.
Om cellslussen är upphängd i ett
rörsystem skall slussen säkras från
att falla ner med wire eller liknande
anordning.
Drivningen monteras på cellslussen
som visas på bilden.
Vänd alltid drivningen så som bil-
den visar eftersom detta ger den
bästa smörjningen av dreven.

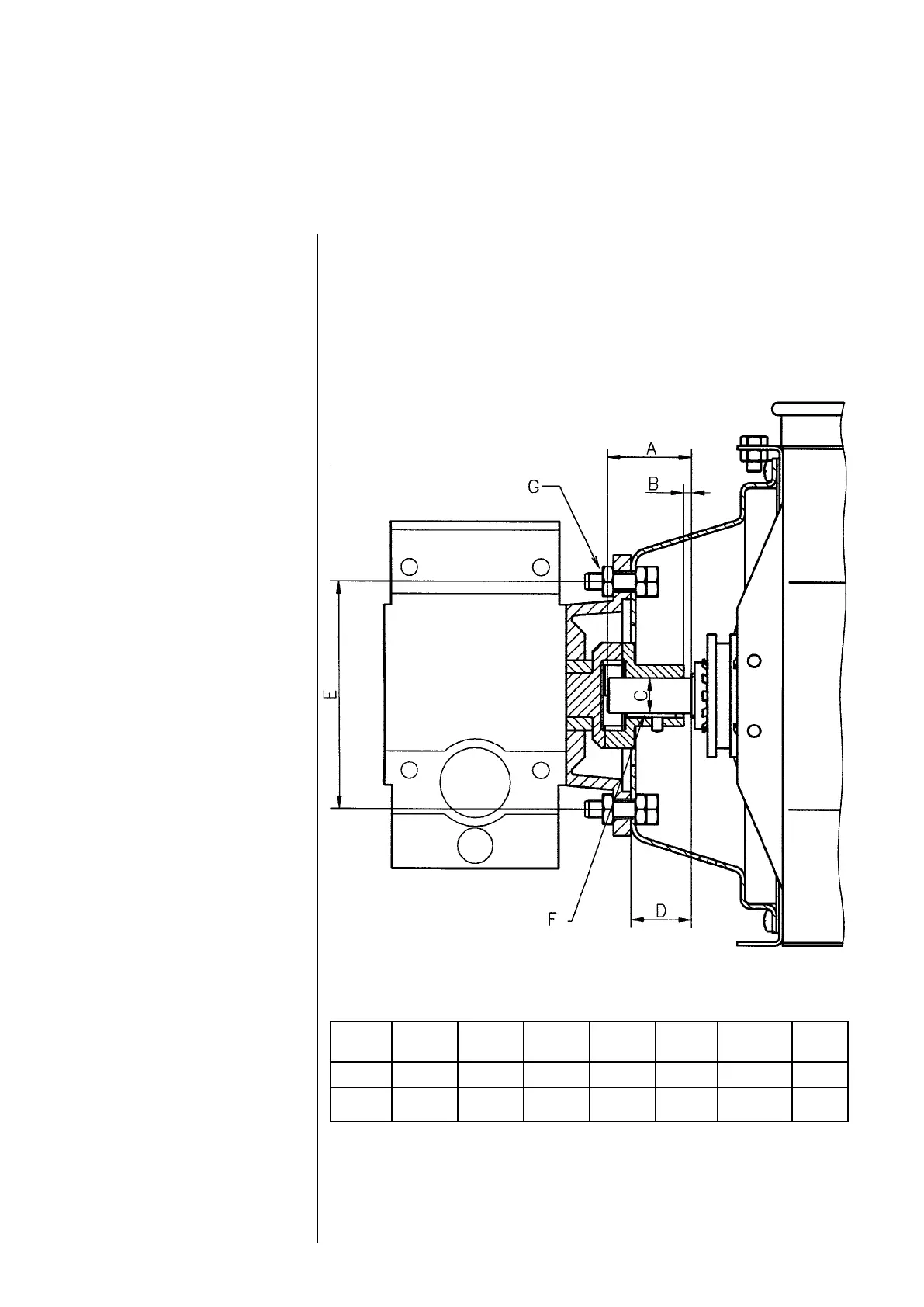

Montering av drivmotor
A B C D E F G
(mm) (mm) (mm) (mm) (mm) (mm) (mm)
RF 20 48 4.5 20 32 ø130 8X7X50 M8
RF 40 45 3 30 21 ø165 10X8X70 M10
