42

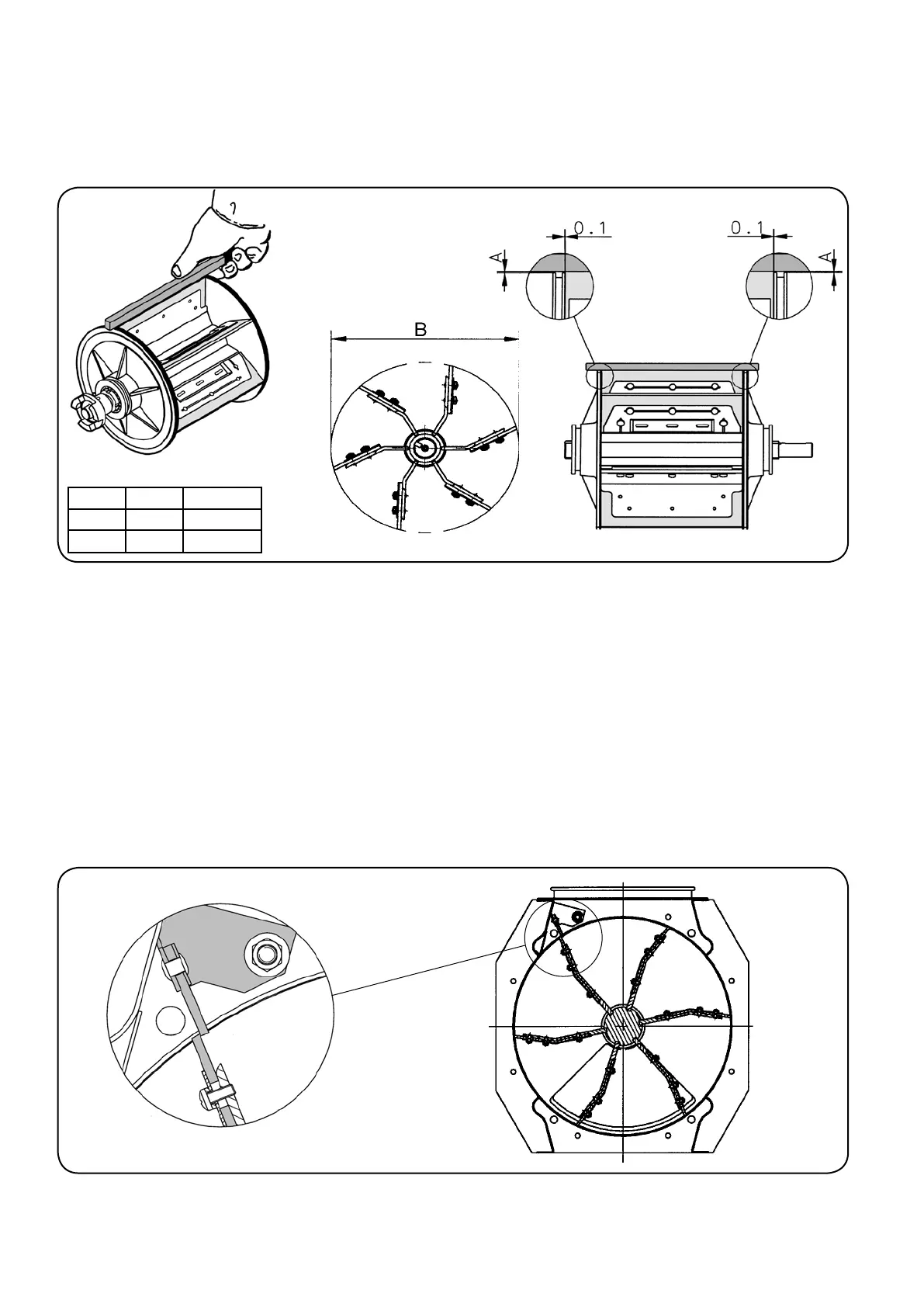

A (mm) B (mm)
RF 20 0.75 ø226.5±0.2
RF 40 1.25 ø396.5±0.2
Lägg en rätskiva över tätningsplat-
torna och kontrollera att plattorna är
identiskt placerade och att avstån-
det mellan rätskivan och sidolocken
är det som visas på bilden (använd
bladmått).
Var uppmärksam på att det skall
nnas ett avstånd på minst 0,1 mm
mellan sidolocket och tätningsplat-
torna.
När tätningsplattorna spännes fast
på rotorn kommer de att utvidga sig
något i ändarna. Kontrollera därför
avståndet mellan tätningsplattor
och sidolock först efter det att plat-
torna är fastdragna. Vid enstaka
tillfällen kan det, för att erhålla nöd-
vändig tolerans, vara nödvändigt att
demontera tätningsplattorna igen
för att slipa av dem något.
Om avståndet mellan sidolock och
tätningsplattor är för litet kan driv-
motorn överbelastas.
5. Återmontera cellslussen i om-
vänd ordning.
Var uppmärksam på att avståndet
mellan sidolocken och skovelbla-
den skall minst vara 0,1 mm.
Kontrollera med bladmått för att se
om eventuella skevheter uppstått
vid monteringen, så att toleransen
är för liten.
Kontrollera att avstrykaren är juste-
rad på så sätt att den precis når ner
till tätningsplattorna.
