Estas instrucciones de funcionami-
ento corresponden a las válvulas
rotativas de Kongskilde, modelos
RF 20 y RF 40.
Montar la transmisión sobre la
válvula rotativa según se muestra
en la gura. Orientar siempre la
Aplicaciones
Las Válvulas rotativas RF 20 y RF
40 están diseñadas para la de-
scarga de materiales granulados
(granza, pellets, virutas, pequeñas
piezas inyectadas, etc..) a un
sistema de transporte neumático
o como elemento de alimentación
controlada de material en algún
proceso productivo.
La temperatura del material y del
aire de transporte no debe exceder
los +70° C.
Las válvulas rotativas no están
preparadas para trabajar con gases
ni con materiales corrosivos.
Seguridad
Nunca introduzca sus manos en la
entrada y salida de la válvula rota-
tiva mientras ésta se encuentre en
funcionamiento.
Pare siempre la válvula rotativa
antes de proceder a alguna repara-
ción o mantenimiento de la misma,
y asegúrese que, una vez parado,
no puede volver a ponerse en
marcha de manera accidental.
La válvula rotativa está diseñada
para montarla en un sistema de
tuberías. Si éste no fuera el caso,
deberán tomarse las medidas ade-
cuadas para evitar que se pueda
entrar en contacto con el interior de
la válvula rotativa.
Si la válvula rotativa ha de mon-
tarse suspendida de algún tramo
de tuberías, aquella deberá ase-
gurarse mediante un cable o so-
porte y evitar así el riesgo de que
se desprende por accidente.
transmisión según se indica, para
así asegurar una óptima lubricación
de la misma.

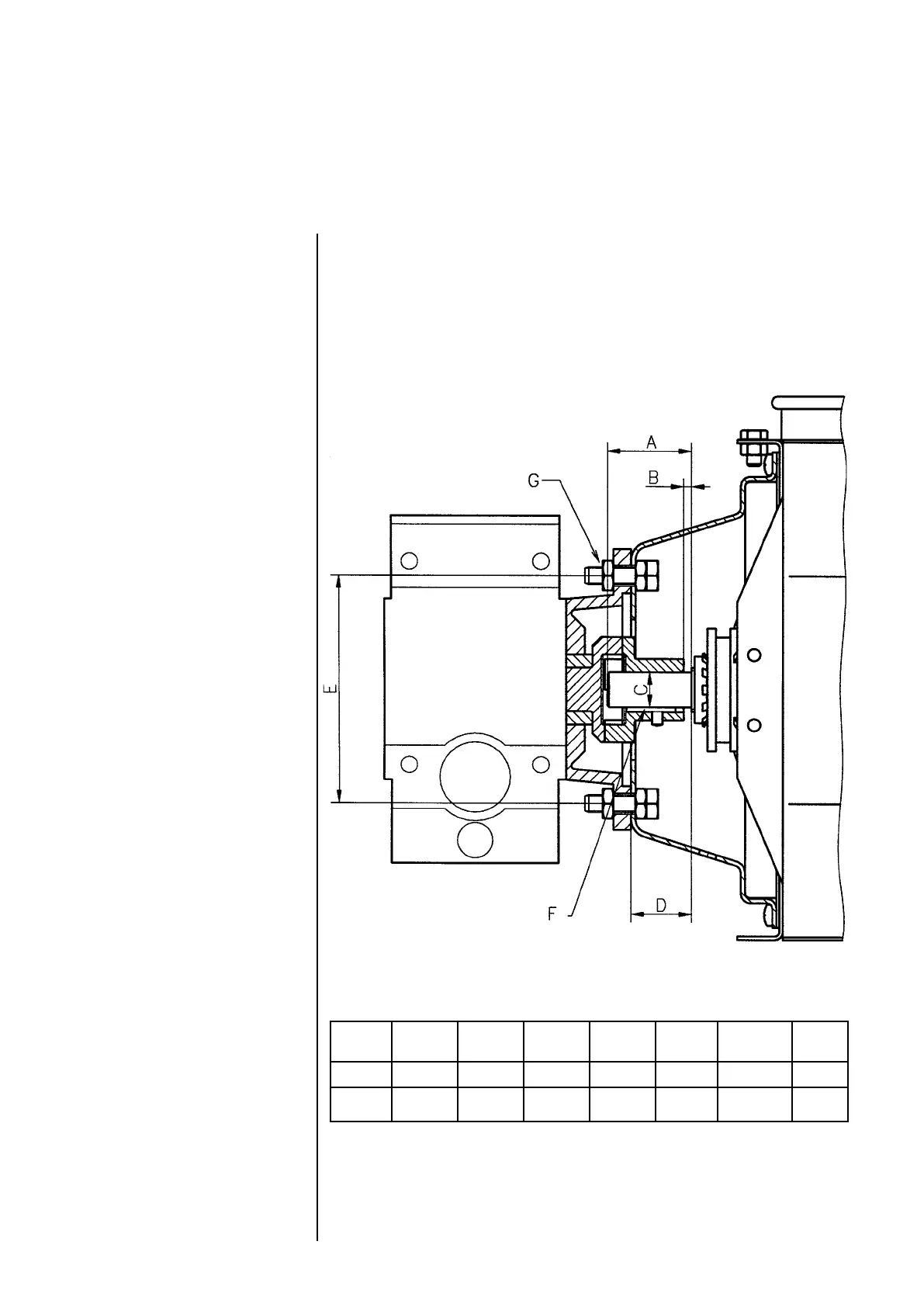

Montaje de la transmisión
A B C D E F G
(mm) (mm) (mm) (mm) (mm) (mm) (mm)
RF 20 48 4.5 20 32 ø130 8X7X50 M8
RF 40 45 3 30 21 ø165 10X8X70 M10
