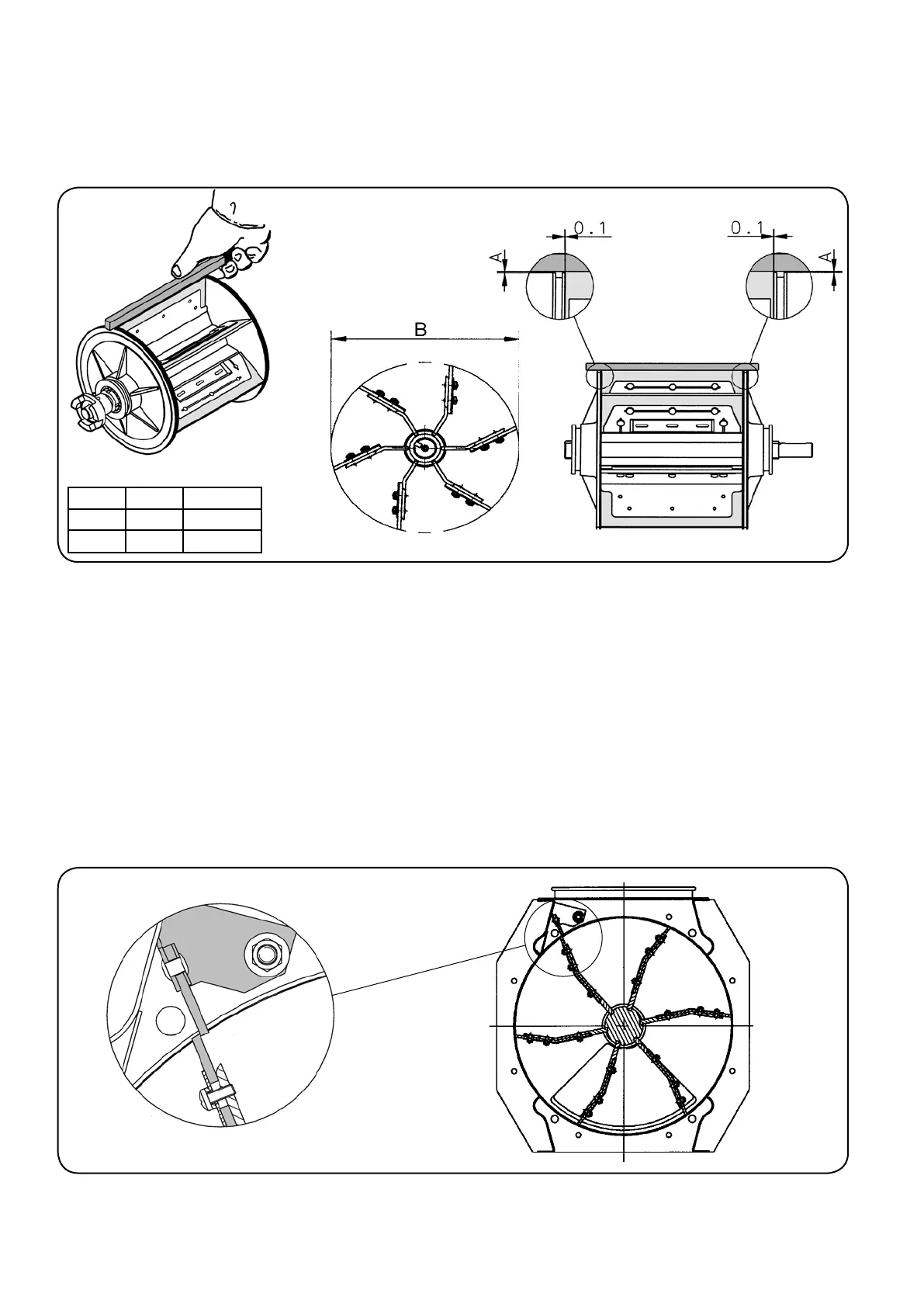

Læg en retskinne over tætnings-
pladerne og kontroller, at pladerne
er helt lige, og at afstanden mellem
retskinne og sidedæksler er som
vist (brug en afstandssøger).
Vær opmærksom på, at der i begge
sider mindst skal være 0,1 mm mel-
lem side dæksler og tætningsplader.
Når tætningspladerne fastspændes
på rotoren, vil de udvide sig lidt i
enderne. Kontroller derfor afstan-
den mellem sidedæksler og tæt-
ningspladerne, efter at pladerne er
fastspændte. I enkelte tilfælde kan
det være nødvendigt at afmontere
pladerne igen og slibe lidt af en-
derne, for at få den nødvendige
tole rance.
Hvis afstanden mellem sidedæks-
lerne og tætningspladerne er for
lille, kan motoren blive overbelastet.
5. Saml celleslusen igen i mod-
satte rækkefølge.
Vær opmærksom på, at der også
skal være mindst 0,1 mm mellem
sidedæksler og rotorens skovl-
blade.
Kontroller med et søgerblad, at
der ikke er opstået skævheder ved
montagen, så tolerancen er blevet
for lille.
Kontroller at afstrygeren er justeret,
så den netop når ned til tætnings-
pladerne.
A (mm) B (mm)
RF 20 0.75 ø226.5±0.2
RF 40 1.25 ø396.5±0.2
