8
D
Diese Gebrauchsanleitung gilt für
die Kongskilde Zellenrad-
sch leusen Typ RF 20 und RF 40.
Montage des Getriebemotors
Anwendungsbereich
Die Zellenradschleusen Typ RF 20
und RF 40 sind für die Ein speisung
von granulierten Materialien - z.B.
Plastgranulaten und anderen klei-
neren Fördergütern - in pneuma-
tische Förderan lagen sowie für
Grobdosierungszwecke geeignet.
Die Temperatur des Fördergutes
und der Förderluft darf höch stens
70°C betragen.
Die Zellenradschleuse ist nicht für
korrodierende Gase und Materi-
alien vorgesehen.
Sicherheit
Sicherstellen, daß alle Schutzab-
deckungen während des Betriebes
intakt und korrekt montiert sind.
Bei Reparatur- und Wartungsarbei-
ten immer das Gebläse abstellen
und sicherstellen, daß es nicht
versehentlich eingeschaltet werden
kann.
Nie die Hand in die Zellenrad-
schleuse einstecken, solange der
Motor arbeitet.
Die Zellenradschleuse ist für Mon-
tage in einem geschlossenen Rohr-
system bestimmt. Ist dieses nicht
der Fall, muß anderswie verhindert
werden, daß das Zellenrad wäh-
rend des Betriebes berührt werden
kann.
Ist die Zellenradschleuse in einem
Rohrsystem aufgehängt, ist sie mit
Draht o.dgl. zu verspannen, damit
sie nicht versehent lich herabfällt.

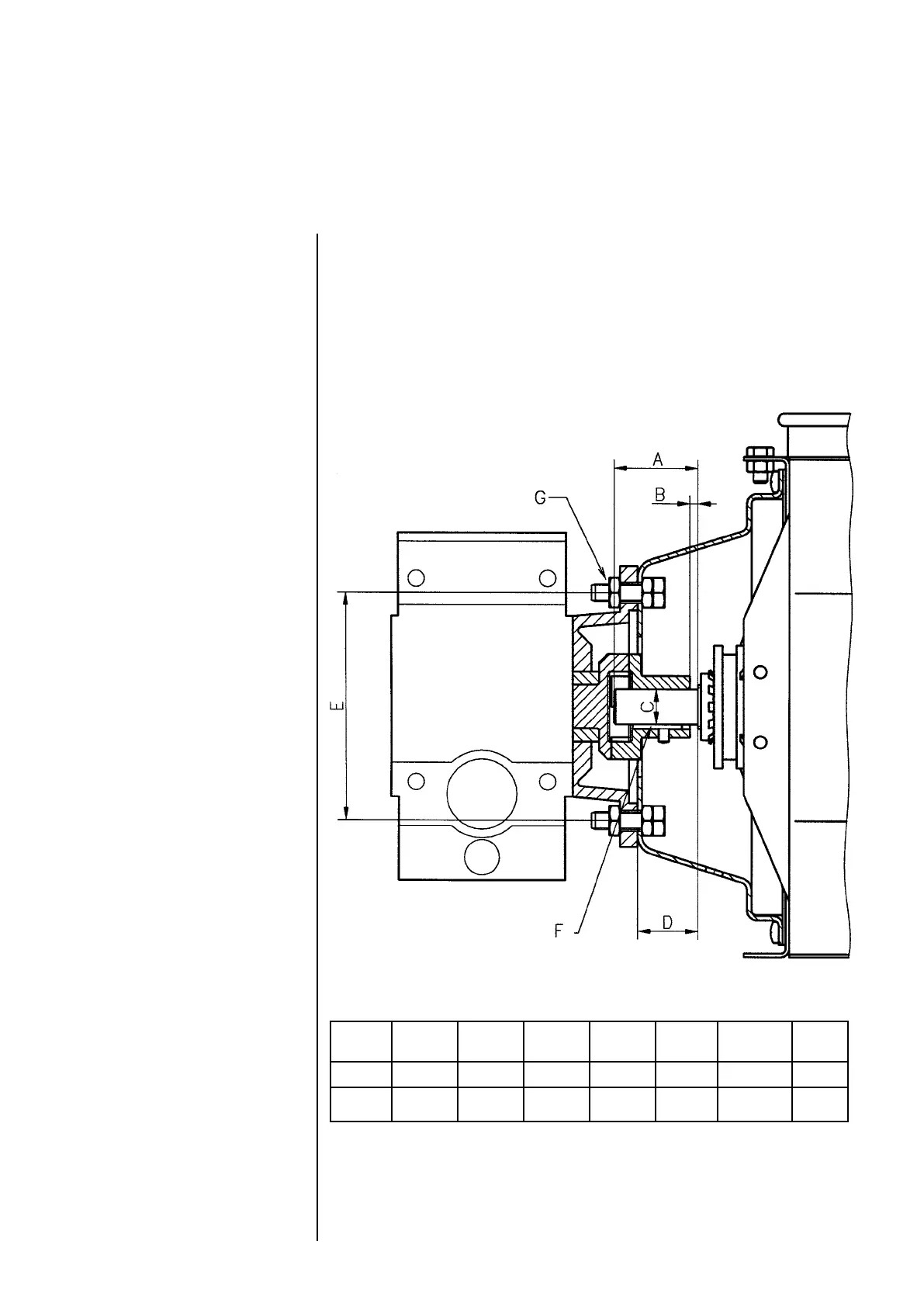

Das Getriebe an der Zellenrad-
schleuse wie gezeigt montieren.
Immer das Getriebe wie gezeigt
ausrichten, wodurch die beste
Schmierung des Getriebes erreicht
wird.
A B C D E F G
(mm) (mm) (mm) (mm) (mm) (mm) (mm)
RF 20 48 4.5 20 32 ø130 8X7X50 M8
RF 40 45 3 30 21 ø165 10X8X70 M10
