TECHNISCHE DATEN / SPEZIFIKATION
Material
Halterung, Gelenk: Polyamid PA-6
Schrauben: Stahl, verzinkt
Traglast
Tablets Höhe: min. 220 mm, max. 331 mm
Tablets Breite: min.128 mm, max. 232 mm
Tablets Tiefe: min. 5 mm, max. 11 mm
Maße Außenmaße B x T x H: 237/349 x 92 x 145/250 mm
Karton B x T x H: 254 x 104 x 150 mm
Gewicht netto 0,265 kg, brutto 0,5 kg
AUFSTELLANLEITUNG
FEHLERSUCHE (F) und BESEITIGUNG (B)
F: Halterung wackelt
F: B: Verschraubung mit Stativ prüfen, ggf. nachziehen (1)
F: Tablet sitzt nicht richtig
F: B: Position der seitlichen Haltearme korrigieren, so dass die Halteecken
F: B: spielfrei am Tablet anliegen (2-9)
F: B: Achten Sie auf symmetrische Einstellung der unteren Haltearme (4,5)
F: B: Assymetrisch eingestellte Arme stören die Optik und gefährden den Halt
F: B: des Tablets.
F: B: Tablet am oberen Haltearm nicht nur anlehnen, sondern korrekt
F: B: einfassen (7,8).
F: B: Mindest- bzw. Maximalabmessungen beachten (20)
BENUTZERHINWEISE und FUNKTIONEN
Das Tablet kann verstellt werden in
Neigung & Format.
Zu diesem Zweck muss das Tablet
nicht aus der Halterung entnommen
werden.
NEIGUNG (16-18)
Das Tablet kann zwischen senk- und
waagerechter Endstellung in jeder
Position fixiert werden. Dazu:
16 Tablet halten und Flügelmutter etwas lösen
17 Tablet neigen wie gewünscht und...
18 ...Flügelmutter wieder festziehen
FORMAT (19)
Die Halterung verfügt über eine
90°-Verdrehfunktion.
Dadurch kann das Tablet hochkant
oder quer präsentiert werden.
19 Halterung nehmen und ins
19 Quer- bzw. Hochformat drehen
19 - oder in die Schräge!
19 BEACHTE: Unsichtbare Anschläge
19 in der Halterung begrenzen die
19 Verdrehung.
ABMESSUNGEN (20)
Die Minimal- bzw. Maximalmaße können
aufgrund ungünstiger Längen/Breiten-
verhältnisse des Tablets möglicherweise
nicht erreicht werden.
NEIGUNG (16-18)
FORMAT (19) ABMESSUNGEN (20)

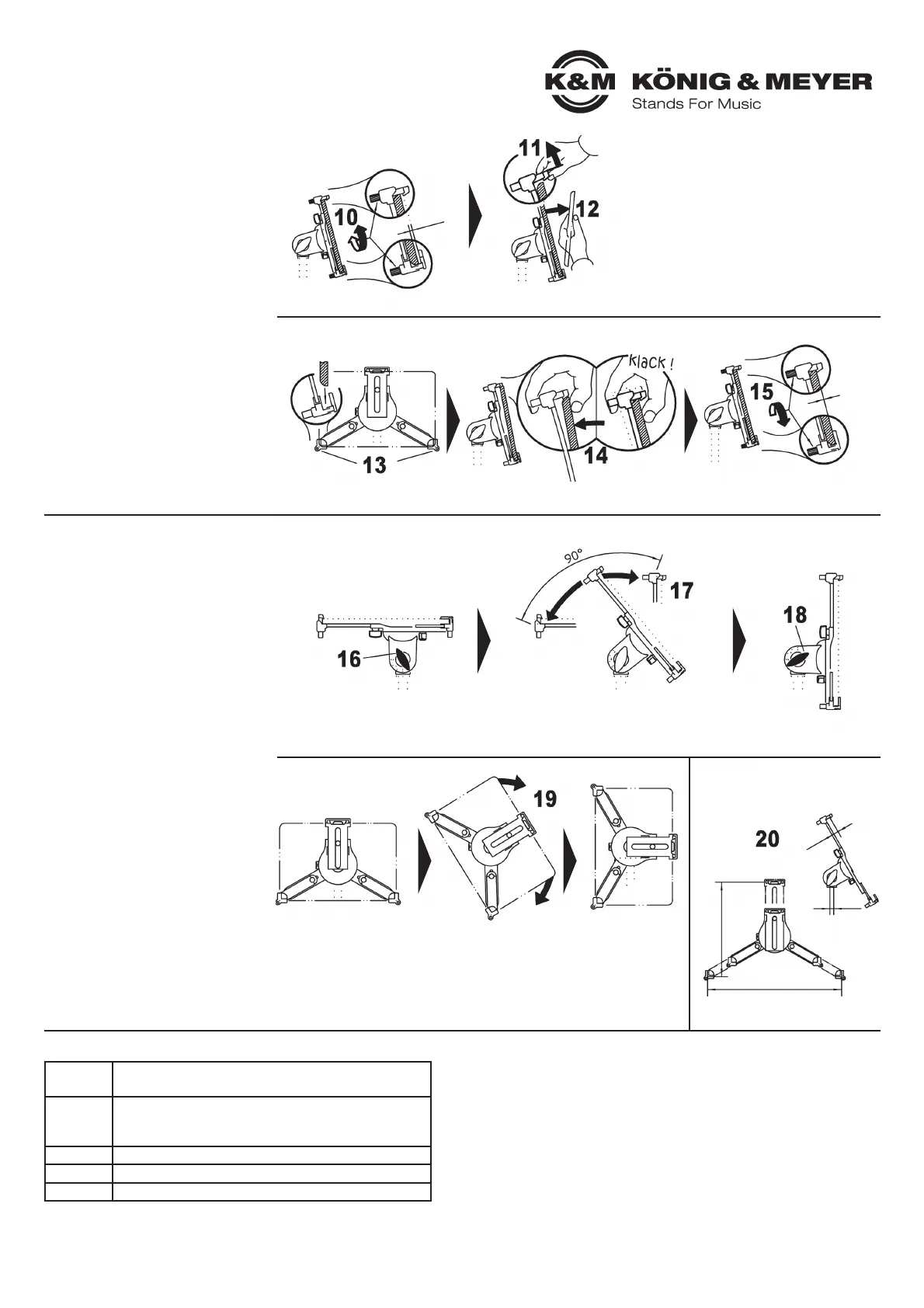

ENTNEHMEN des Tablet (10-12)
ERNEUTES EINLEGEN des Tablet (13-15)
5-11 mm
3/8” (5/8”)
ca. 2 mm
0
220-331
128-232
Endstellung:
- waagerecht
- am Anschlag
Endstellung:
- senkrecht
- am Anschlag
Zwischenposition:
- schräg (0-90°)
- frei wählbar (Pos. sichern durch
- festes Anziehen der Flügelmutter 18
Endstellung:
- quer (landscape)
- eingerastet
Endstellung:
- hoch (portrait)
- eingerastet
Verdehung (Zwischenposition):
- schräg
- nicht eingerastet, behält jedoch
die gewählte Einstellung
ENTNEHMEN des Tablet (10-12)
10 Rändelstifte etwas lösen
11 Tablet festhalten u. oberen Haken ANHEBEN
12 Tablet herausklappen und ENTNEHMEN
Wenn Sie stets das gleiche Tablet verwenden,
empfehlen wir, die eingestellten Haltearme
in dieser Position zu belassen.
ERNEUTES EINLEGEN des Tablet (13-15)
bei voreingestellten Haltearmen
13 Tablet in untere Halteecken einlegen
14 Tablet am oberen Haken anlehnen und
14 sanft gegendrücken bis es einrastet
15 Rändelstifte anziehen bis das Tablet
14 wieder sanft eingeklemmt ist
Anschließend Festsitz prüfen wie in 9 beschrieben.
