9. LAUTSPRECHER AUFBRINGEN
11. PRÜFEN, INSTANDHALTEN, REINIGEN
- Beim Einsatz der Halterung in "Veranstaltungs- und Produktionsstätten für szenische Darstellung" gelten die BGV C1.
- Bei Wartungsarbeiten auf Gefährdungen achten (Einklemmen, Anstoßen, herunterfallende Gegenstände etc.) und entsprechend sichern.
- Zur Reinigung am besten ein leicht feuchtes Tuch und ein nicht scheuerndes Reinigungsmittel benutzen.
FEHLERSUCHE (F) und BESEITIGUNG (B)
F: Bauteile der Halterung wackeln: B: Schraubverbindungen festziehen.
F: Lautsprecher taumelt auf Steckbolzen: B: Mutter unterhalb des Steckbolzen festziehen/Buchse größer 37 mm.
F: Lautsprecher läßt sich nicht verdrehen: B: siehe Kapitel 10.: LAUTSPRECHER VERDREHEN

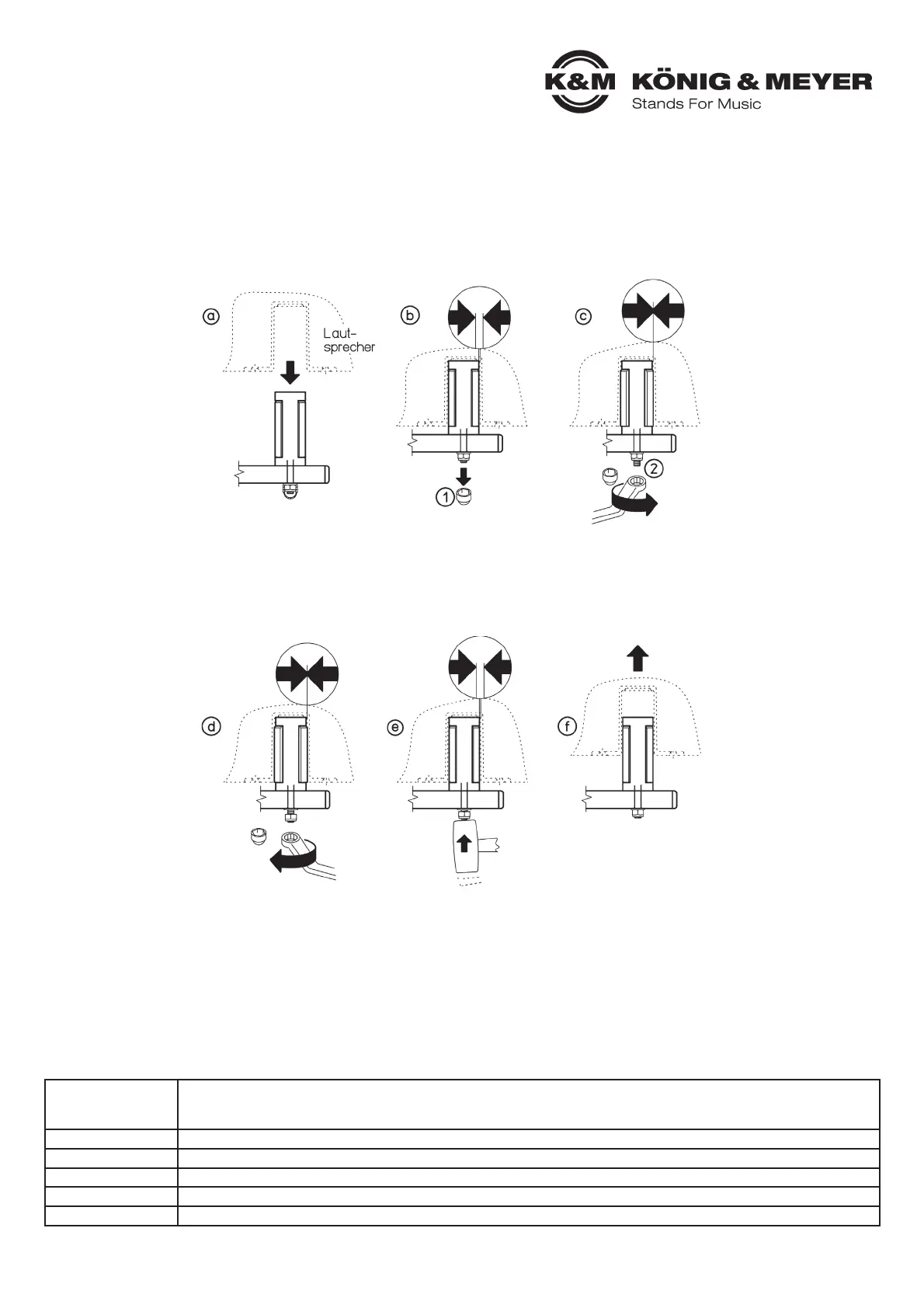

a. Box mit Flanschbuchse auf Steckbolzen des Tragarmes setzen.
a. - Lautsprecher in die gewünschte Richtung drehen.
b. Schutzkappe 1 abnehmen.
c. Mutter 2 mit Schlüssel fest anziehen; das presst die Backen des Steckbolzens an die Innenwand der Lautsprecherbuchse.
c. ACHTUNG: eine so platzierte Box von Hand zu verdrehen ist nicht mehr möglich und stellt einen MISSBRAUCH dar.
c. - Schutzkappe wieder auf Mutter stecken.
10. LAUTSPRECHER VERDREHEN bzw. ABNEHMEN
d. - Schutzkappe abnehmen
d. - Mutter lösen, aber nicht vollständig herausdrehen
e. Um die verkeilten Backen des Steckbolzen vom Lautsprecher zu lösen ist ein Schlag mit einem Gummihammer erforderlich.
e. Dieser ist -mit Gefühl- von unten in axialer Richtung auf den Gewindebolzen zu führen, so daß sich die Backen lösen.
f. Der Lautsprecher kann nun wieder verdreht bzw. vom Steckbolzen abgenommen werden.
TECHNISCHE DATEN / SPEZIFIKATIONEN
Material
Rohre und Laschen - Stahl, schwarz gepulvert
Schrauben, Muttern - Stahl, verzinkt
Abdeckungen, Backen - PA, PE
Traglast max. 50 kg
Abmessungen H x B x T: 460 x 126 x 512 mm, Steckbolzen: ø 35-37 x 85 mm
Karton H x B x T: 85 x 145 x 540 mm
Eigengewicht 2,7 kg / 2,9 kg mit Karton
Zubehör Adapterhülse 21326: für Lautsprecherbuchsen mit ø 38 mm (=US-Variante)
