BENUTZERHINWEISE / FUNKTIONEN
PRÜFEN, INSTANDHALTEN, REINIGEN ABMESSUNGEN
- Bei Wartungsarbeiten auf evtl. Gefährdungen achten (Einklemmen, Anstoßen).
- Zur Reinigung am besten ein leicht feuchtes Tuch und ein nicht scheuerndes
- Reinigungsmittel benutzen.
FEHLERSUCHE (F) und BESEITIGUNG (B)
F: Höhenverstellung der Rohre sehr schwergängig:
B: Möglicherweise Fremdkörper oder Schmutz zwischen den Rohren: behutsame Reinigung
B: der Rohrkombination durchführen; Voreinstellung des Spannhebels anpassen 6, 7, 8
F: Auszugrohr wackelt bzw. fährt ein unter Last:
B: Rastbolzen prüfen, Voreinstellung des Spannhebels anpassen 6, 7, 8
F: Untergestell und Füße sehr schwergängig:
B: Etwas Silikonspray aufsprühen.
3. HÖHENVERSTELLUNG
TECHNISCHE DATEN / SPEZIFIKATIONEN
Material
Stahlrohre und Stahlstreben: verchromt
Schellen: PA-6 schwarz
Klemmhebel und Rastknopf: POM grau
Parkettschoner: TPE-Evoprene, schwarz
Polstersitz: Kunstlederbezug, schwarz
Tragkraft bis 80 kg
1. FUNKTION der KLEMMSCHELLE
1. a. SITZHÖHE: der eingerastete Bolzen sichert die eingestellte Position des Auszugrohres
1. b. STABILITÄT: der geschlossene Klemmhebel nimmt das Spiel aus der Verbindung zwischen Grund- und Auszugrohr und sorgt für
1. b. STABILITÄT: wackelfreien Sitz

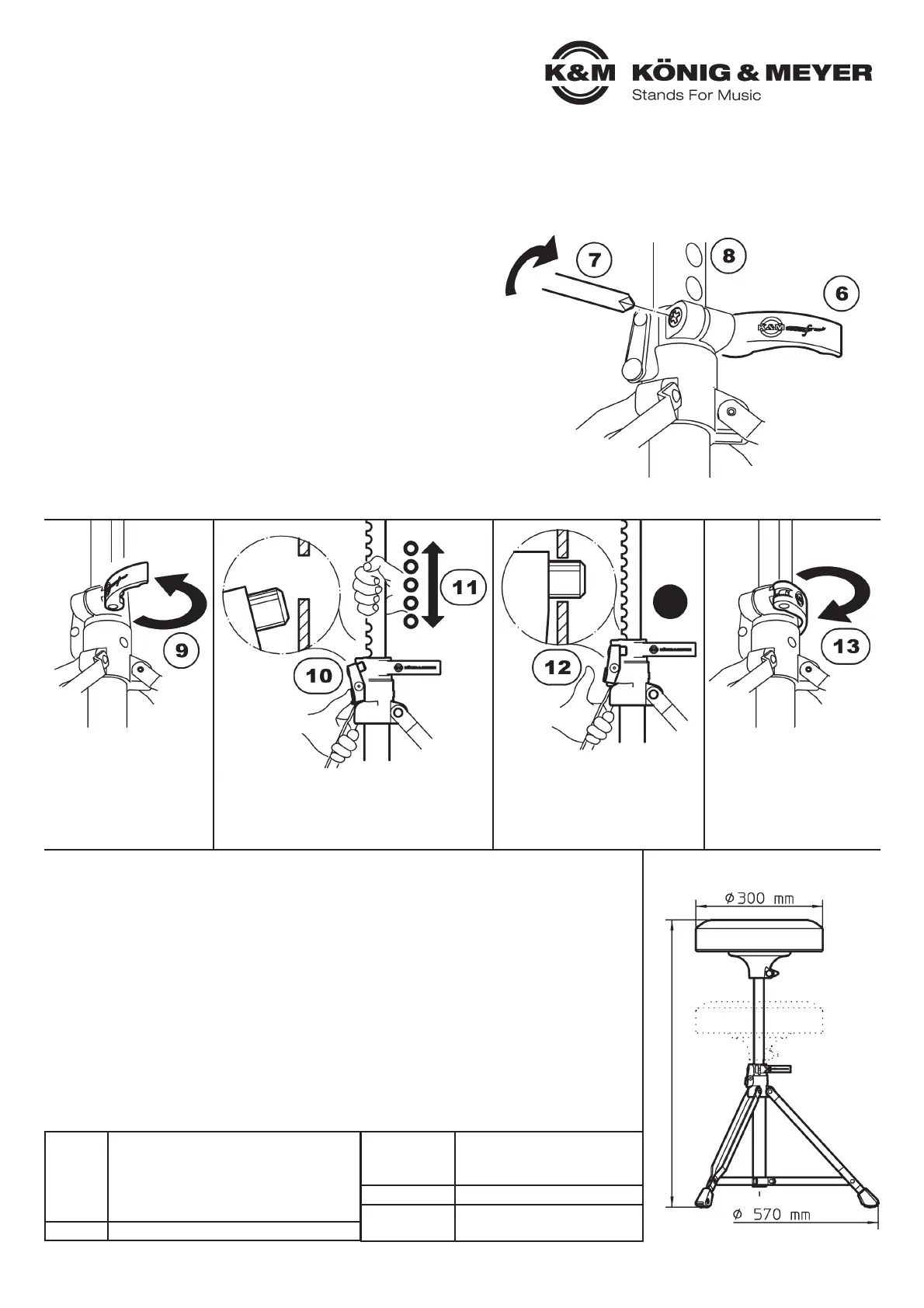

2. KLEMMSCHELLE VORSPANNEN
Die Klemmschelle ist werkseitig korrekt voreingestellt.
Um die einwandfreie Funktion dieser Klemmung zu gewährleisten,
muss das Schließen des Klemmhebels 6 mit einem gewissen
Kraftaufwand erfolgen. Läßt sich dieser Klemmhebel aber zu leicht
schließen, muss seine Voreinstellung korrigiert werden.
VORGANG:
- Klemmhebel 6 öffnen und Kreuzschlitzschraube 7 anziehen.
- Klemmhebel wieder schließen und bei Bedarf erneut korrigieren.
ZIELE:
a. Bei geschlossenem Klemmhebel muss das Auszugrohr 8 durch
a. die Klemmschelle fest, d.h. unbeweglich eingespannt sein.
b. Bei geöffnetem Klemmhebel kann das Auszugrohr in der Höhe verstellt werden.
- Grauen Klemmhebel 9
- öffnen
- Druckknopf betätigen um
- Rastbolzen zu lösen 10
- Auszugrohr 11 in gewünschte
- Höhe bringen
- Rastbolzen 12 in
- entsprechendes
- Loch einrasten lassen
- Grauen Klemmhebel 13
- wieder schließen
Abmessungen
Polstersitz: ø 300 x 80 mm
Sitzhöhe: 495 - 660 mm
Fußkreisdurchmesser: 570 mm
Eigengewicht 3,25 kg (4,0 kg mit Karton)
Verpackung
Einzelkarton: L x B x H
520 x 320 x 190 mm
495 - 660 mm
