Konig CMP-RCT31 - Page 15

15

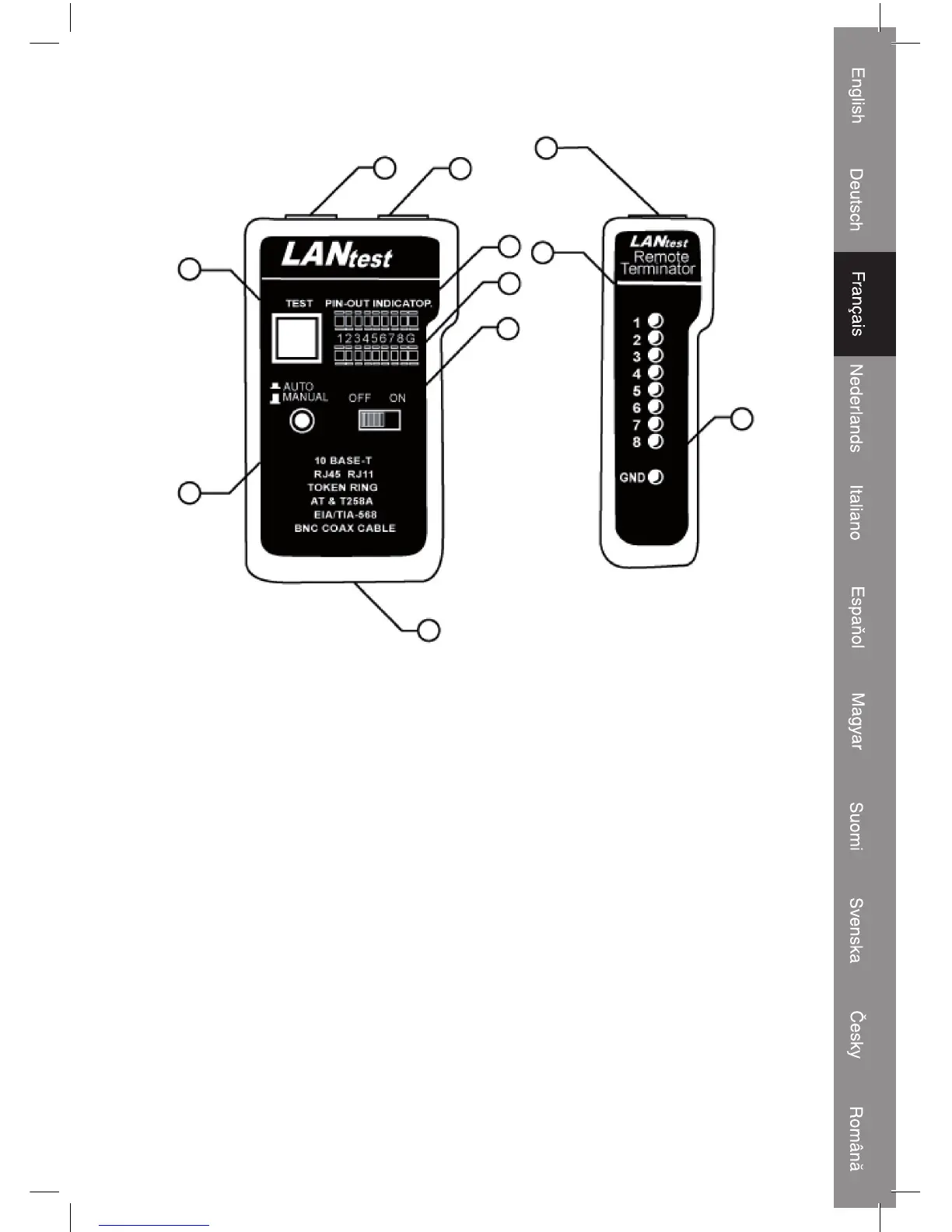

Unité
principale
Unité
distante
1) Prise RJ45
2) Prise RJ45
3) Affi chage à LED pour l'extrémité d'émission (prise 1)
4) Affi chage à LED pour l'extrémité de réception (prise 2)
5) Interrupteur
6) Commutateur de mode de balayage à LED
7) Commutateur de test pour balayage manuel
8) Prise RJ45
9) Affi chage à LED pour l'extrémité de réception (idem prise 2)
10) LED de mise à la terre pour l'extrémité de réception
11) Compartiment à piles (bloc 9 V)
Fonctionnement et raccordement :
Test de boucle de retour
1) Test de câble 10Base-T.
• branchez une extrémité du câble à tester dans la prise d'émission RJ45 (marquée par
“”) et l'autre extrémité du câble à tester dans la prise de réception RJ45.
7
6
11
1
8
9
10
2
3
4
5
