21

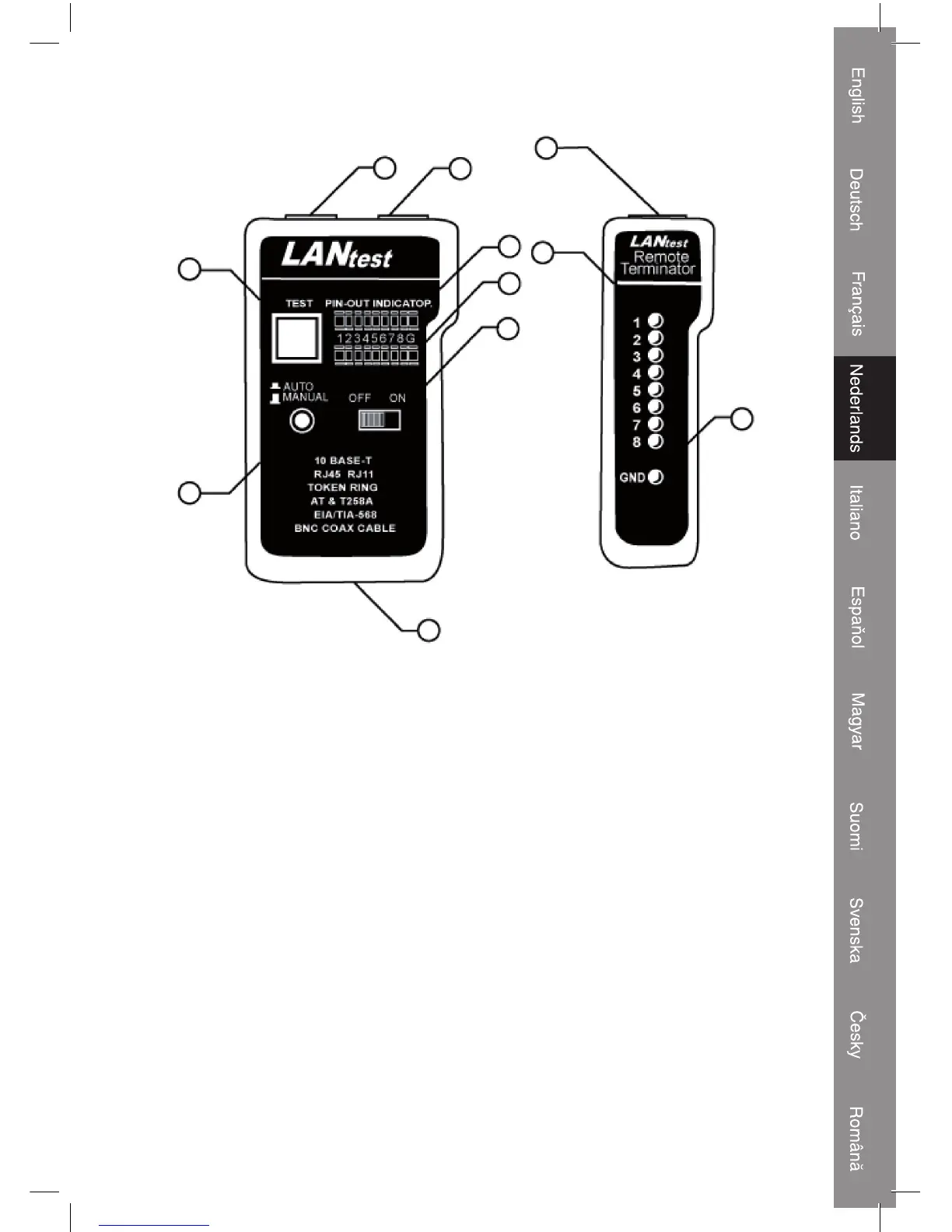

Hoofdeenheid Afstandeenheid
1) RJ45 contactbus
2) RJ45 contactbus
3) LED weergave voor broneinde (contactbus 1)
4) LED weergave voor ontvangsteinde (contactbus 2)
5) Aan-/uitschakelaar.
6) LED scan modus schakelaar
7) Test schakelaar voor handmatige scan
8) RJ45 contactbus
9) LED weergave voor ontvangsteinde (zelfde als contactbus 2)
10) Aarding LED voor ontvangsteinde
11) Batterijvak (9 V batterij)
Gebruik en aansluiting:
Lus test
1) 10Base-T kabeltest.
• Steek één eind van de te testen kabel in de bron RJ45 contactbus (gemarkeerd met
“”) en het andere eind van de te testen kabel in de ontvangende RJ45 contactbus.
7
6
11
1
8
9
10
2
3
4
5
