Konig CMP-RCT31 - Page 33

33

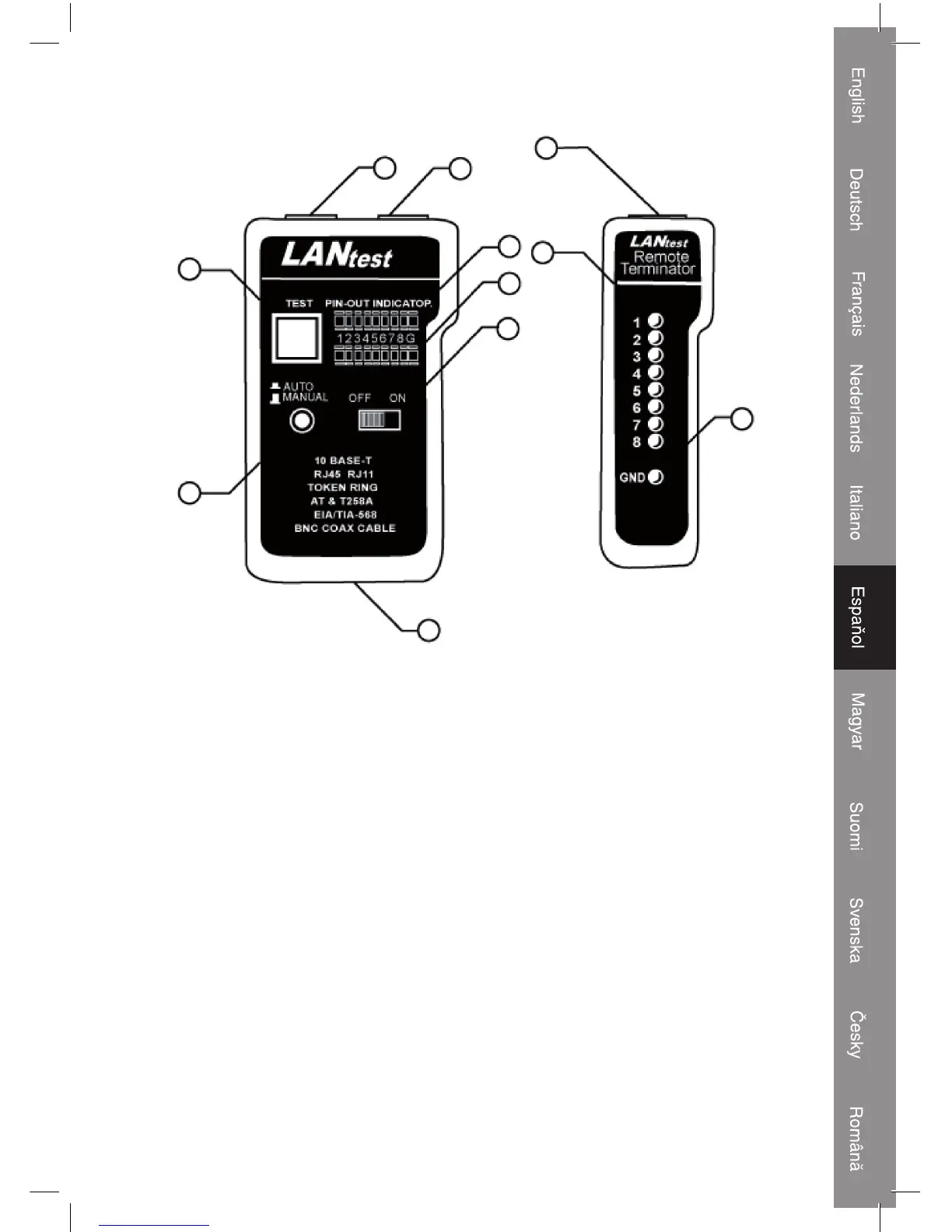

Unidad
central
Unidad
remota
1) Toma de RJ45
2) Toma de RJ45
3) Pantalla LED para el extremo de fuente (toma 1)
4) Pantalla LED para el extremo de recepción (toma 2)
5) Interruptor de alimentación
6) Interruptor en modo de búsqueda LED
7) Interruptor de prueba para la búsqueda manual
8) Toma de RJ45
9) Pantalla LED para el extremo de recepción (igual que la toma 2)
10) LED de tierra para el extremo de recepción
11) Compartimento de pilas (bloque de 9 V)
Funcionamiento y conexión:
Prueba de retorno de ciclo
1) Prueba de cable 10Base-T.
• Conecte un extremo del cable a probar en la fuente de la toma RJ45
(marcado con “”) y el otro extremo del cable a probar en las tomas de recepción
RJ45.
7
6
11
1
8
9
10
2
3
4
5
