51

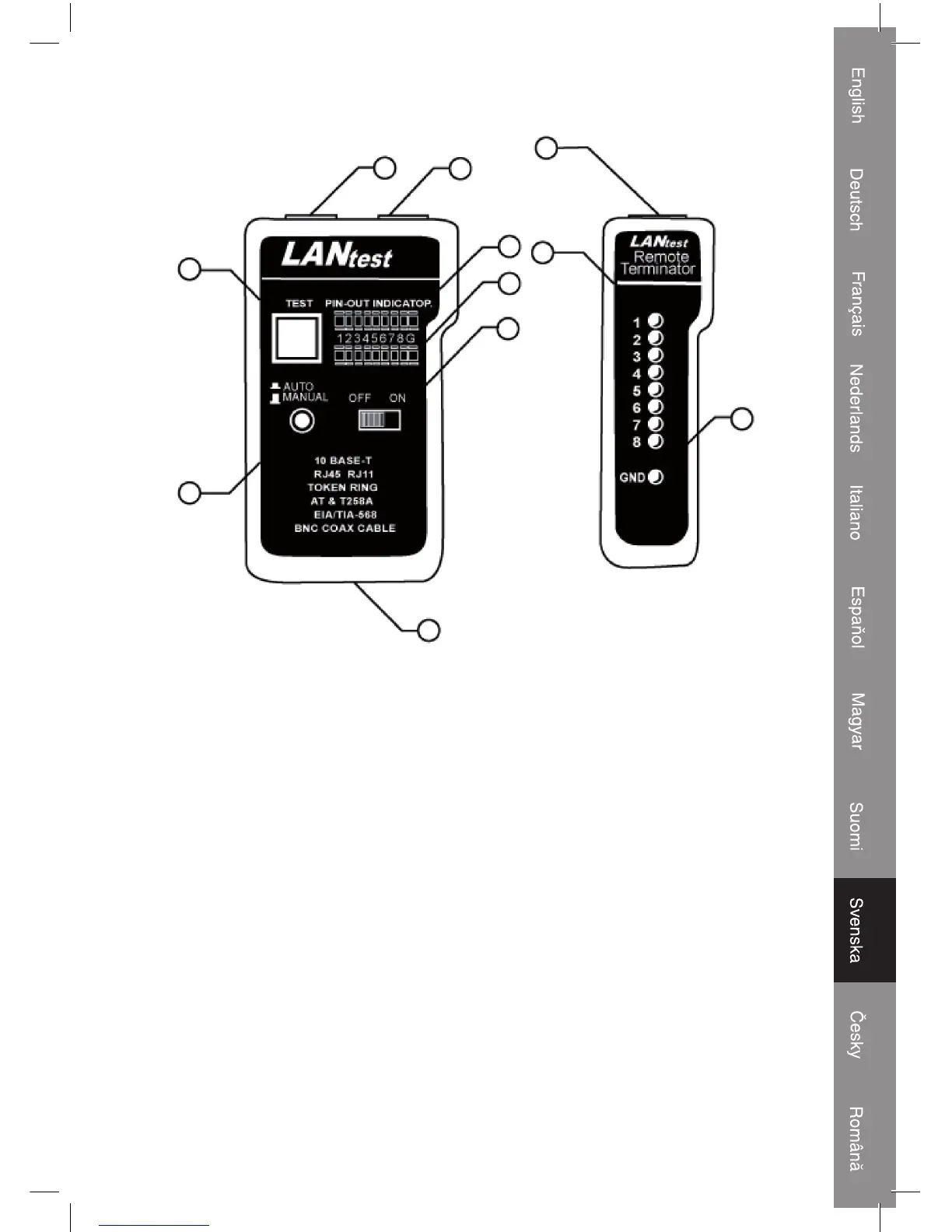

Huvudenhet Fjärrenhet
1) RJ45 uttag
2) RJ45 uttag
3) LED display för sändande sida (uttag 1)
4) LED display för mottagande sida (uttag 2)
5) Strömbrytare
6) LED skanning lägesväljare
7) Testbrytare för manuell skanning
8) RJ45 uttag
9) LED display för mottagande sida (samma som uttag 2)
10) Jordnings-LED för mottagande sidan
11) Batterifack (9 V blockbatteri)
Användning och inkoppling:
Loopback test
1) 10Base-T kabel test.
• koppla ena ändan av kabeln som skall testas till det sändande RJ45 uttaget (märkt
med“”) och den andra ändan till det mottagande RJ45 uttaget.
7
6
11
1
8
9
10
2
3
4
5
