Konig CMP-RCT31 - Page 63

63

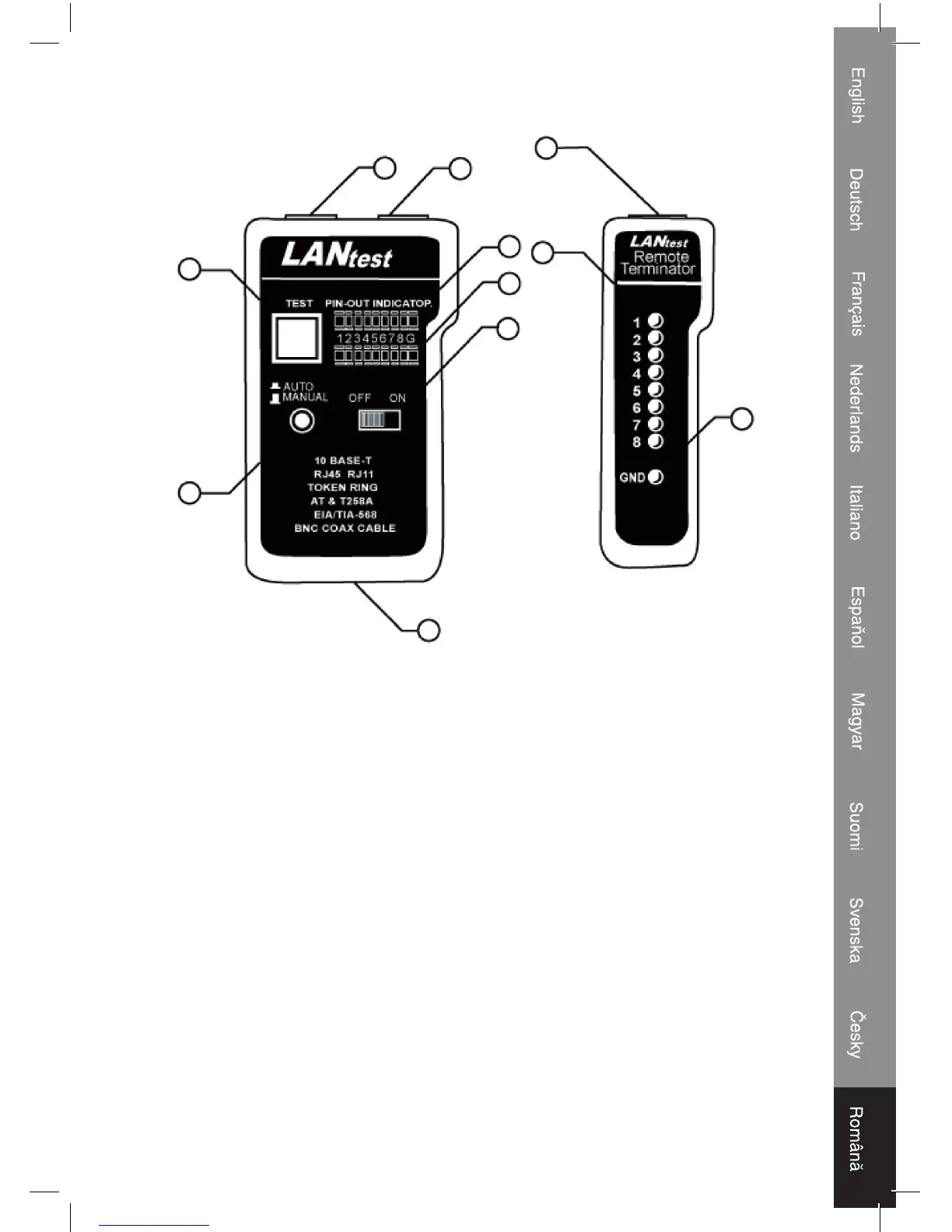

Unitatea
principală
Unitatea de
teledetecţie
1) Jack RJ45
2) Jack RJ45
3) Display cu LED-uri pentru capătul sursă (jack 1)
4) Display cu LED-uri pentru capătul de recepţie (jack 2)
5) Comutator alimentare electică
6) LED-ul comutatorului modului de scanare
7) Comutatorul de testare de la scanarea manuală
8) Jack RJ45
9) Display cu LED-uri pentru capătul de recepţie (acelaşi ca şi jackul 2)
10) LED-ul pământării de la capătul de recepţie
11) Compartimentul bateriei (bloc de baterii de 9 V)
Utilizare şi conexiuni:
Test în buclă
1) Testarea unui cablu 10Base-T
• Introduceţi unul din capetele cablului care se doreşte a fi testat în mufa RJ45 care trimite
semnalul sursă (marcat cu “”), iar celălalt capăt în mufa RJ45, cea care primeşte
semnalul.
7
6
11
1
8
9
10
2
3
4
5
