9

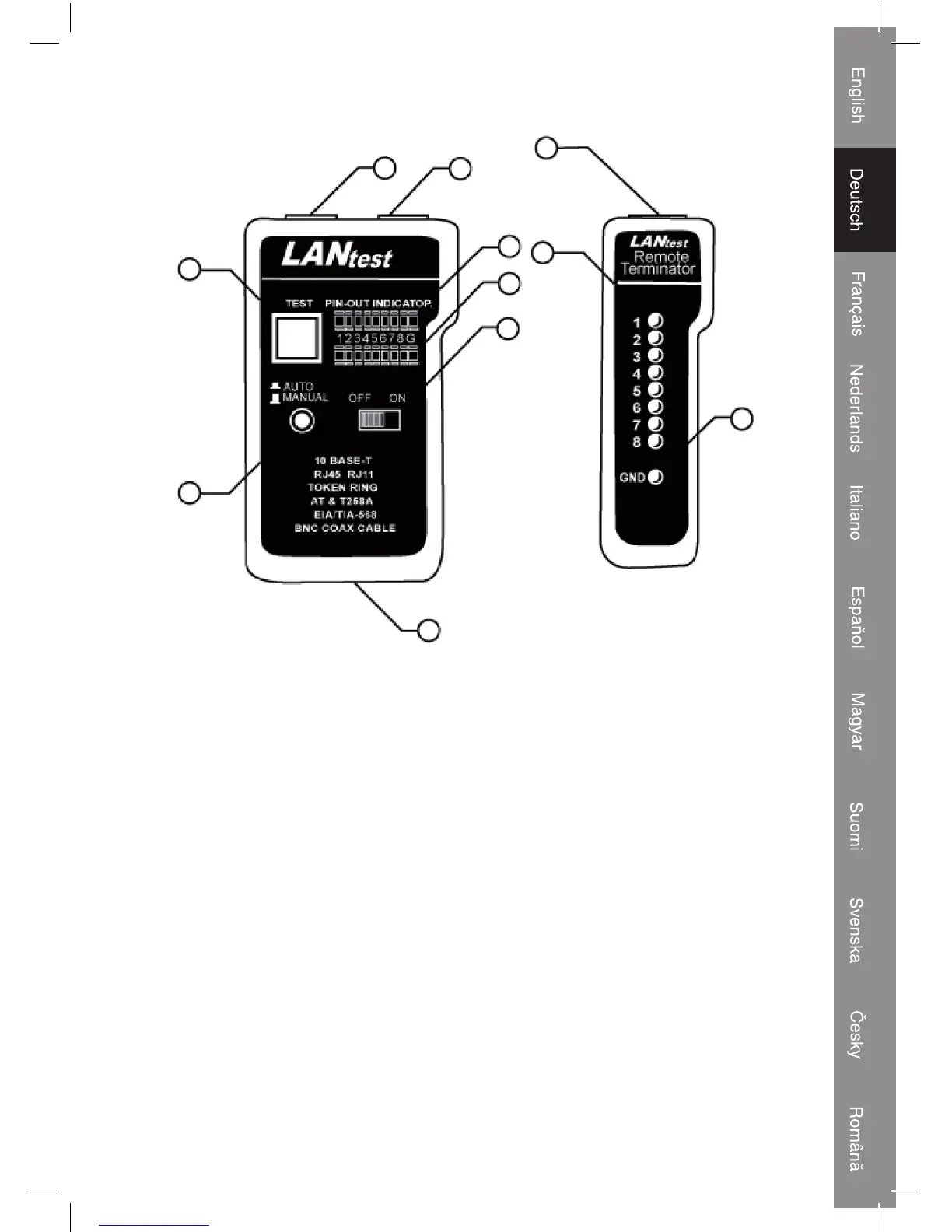

Hauptgerät Ferngerät
1) RJ45-Buchse
2) RJ45-Buchse
3) LED-Display für Sendeseite (Buchse 1)
4) LED-Display für Empfangsseite (Buchse 2)
5) Netzschalter
6) Schalter und LED für Such-Modus
7) Prüf-Schalter für manuelle Suche
8) RJ45-Buchse
9) LED-Display für Empfangsseite (wie Buchse 2)
10) Erdungs-LED für Empfangsseite
11) Batteriefach (9 V-Block)
Bedienung und Anschluss:
Testschleife
1) 10Base-T-Kabelprüfung.
• Stecken Sie ein Ende des zu prüfenden Kabels in die sendende RJ45-Buchse
(gekennzeichnet durch “”) und das andere Ende des zu prüfenden Kabels in die
empfangende RJ45-Buchse.
7
6
11
1
8
9
10
2
3
4
5
