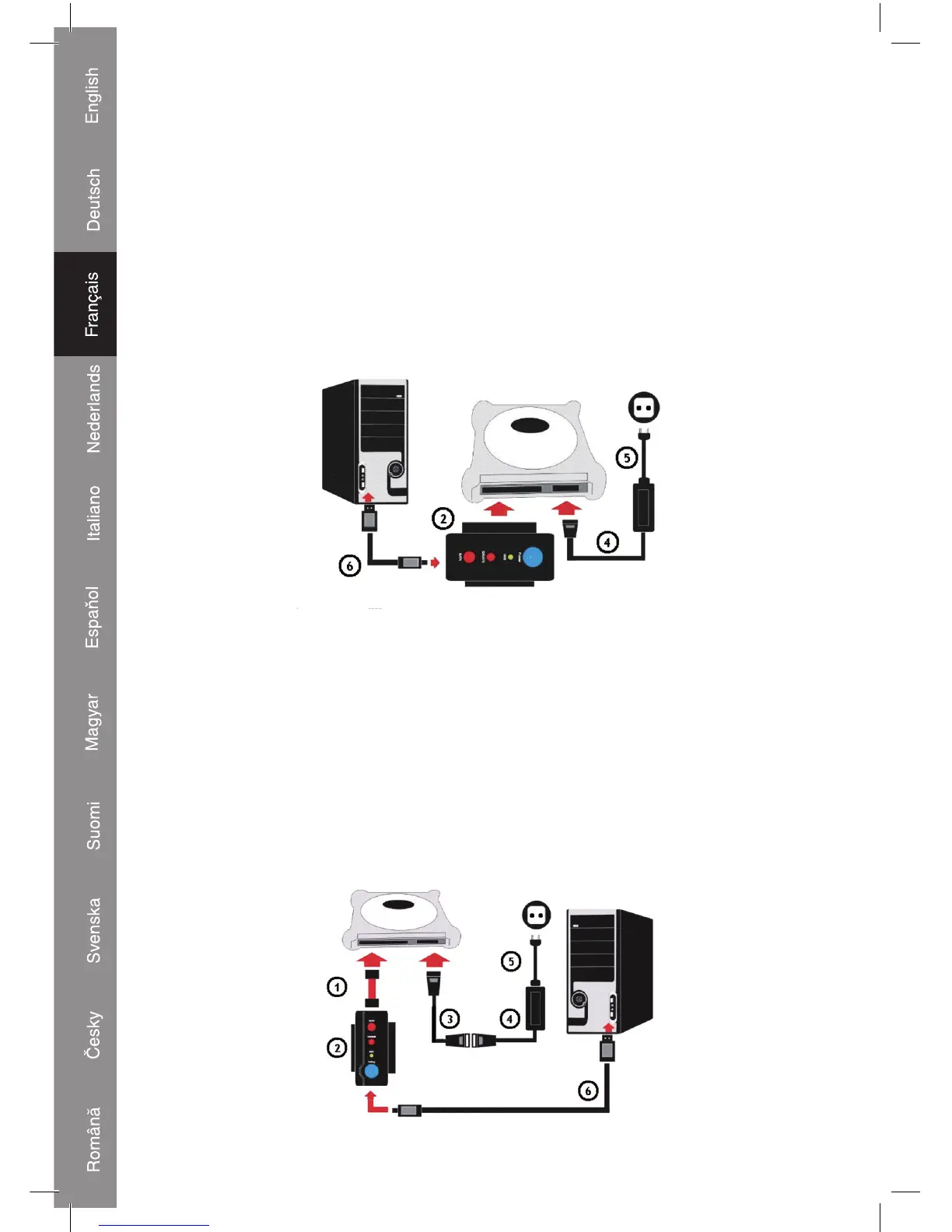

C) Raccordement à un disque dur IDE 3.5”
Etape 1:
Raccordez l'adaptateur (2) au disque dur IDE 3.5”.
Etape 2:
Raccordez le câble d'alimentation (5) à l'adaptateur électrique (4)
Etape 3:
Branchez la prise d'alimentation de l'adaptateur (4) dans le disque dur 3.5”.
Etape 4:
Branchez le câble d'alimentation (5) dans une prise murale.
Etape 5:
Enfin, raccordez le câble USB2.0 (6) à l'adaptateur (2) et à l'ordinateur.
Windows détecte alors un périphérique de stockage de masse.
D) Raccordement à un disque dur SATA 3.5”
Etape 1:
Raccordez le câble données S-ATA (1) au disque dur 3.5” et à l'adaptateur (2).
Etape 2:
Raccordez le câble d'alimentation de l'adaptateur IDE vers S-ATA (3) et le câble d'alimentation (5) à
l'adaptateur électrique (4)
Etape 3:
Branchez le câble de l‘adaptateur électrique S-ATA (3) dans le disque dur 3.5”.
Etape 4:
Branchez le câble d'alimentation (5) dans une prise murale.
Etape 5:
Enfin, raccordez le câble USB2.0 (6) à l'adaptateur (2) et à l'ordinateur.
Windows détecte alors un périphérique de stockage de masse.
