Korenix JetNet 5010G Series Quick Installation Guide

Management du Switch
(pour les Switchs Manageables JetNet 5010g/4510/4510f/4010)
Les modules JetNet proposent deux méthodes de conguration pour les bandes passantes
en entrée et en sortie. Vous pouvez congurer le switch par le port RS232 (avec le câble relié
àune console) ou à distance par le réseau (Vous pouvez aussi choisir entre les protocoles
Telnet/SSH, Web/HTTPS).
1.1 Démarrer -> Programme -> Accessoires -> Communication -> Hyper Terminal
1.2 Donner un nom à votre nouvelle console de connexion.
1.3 Choisissez le nom du port de COM et dénissez les paramètres suivants pour le
module JetNet :Bit par seconde : 9600 / Parité : Aucun / Bit de Données : 8 / Bit d’arrêt : 1
1.4 Après la connexion, vous avez une demande de Login au switch. Donnez le nom
d’utilisateur et le mot de passe pour vous connecter. Par défaut le nom est « admin » et le
mot de passe « admin ».
1.5 Suivez le manuel pour la conguration par logiciel.
1. Pour gérer le switch à partir de la console, raccordez le port console management
RJ45 du switch JetNet à un port série RS232 DB9 de type PC.
3.6 Si vous avez besoin de connecter l’entrée digitale ou la sortie relais, référez vous au
câblage d’écrit dans le manuel Utilisateur des modules JetNet.
(Pour les switchs Manageables JetNet 5010G/4510/4510f/4010).

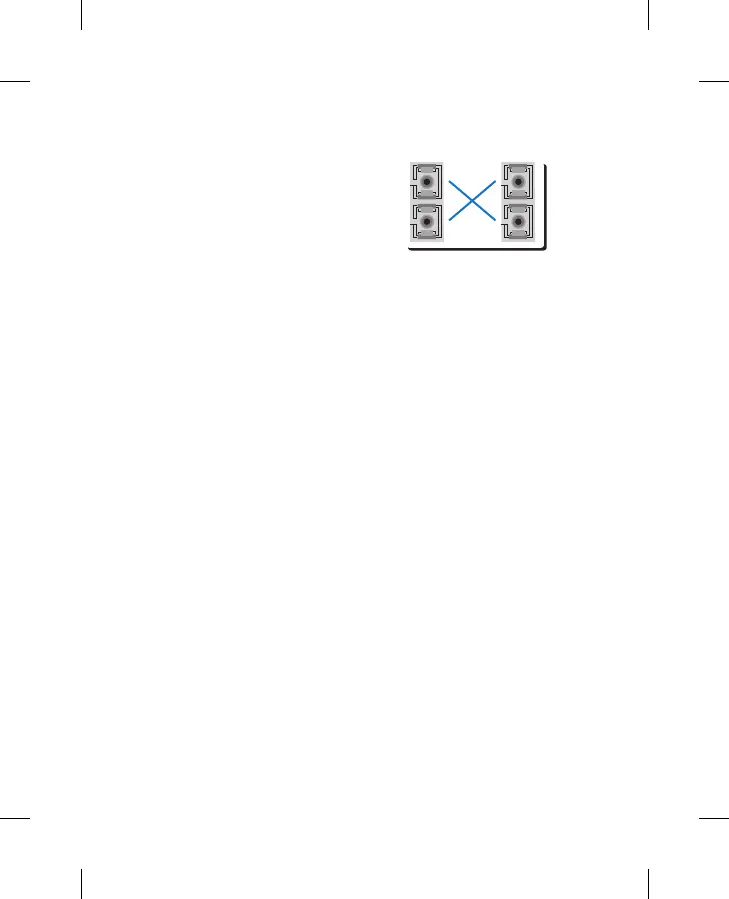

3.5 Connexion du transceiver de type SC/ST (JetNet 4510f) : Pour le raccordement, croisez
le cable cuivre au canal opposé comme illustré sur la gure ci-dessous.
TX TX
RX RX
Attention : S'assurer que le câble de
bre correspondant au type de bre
Transceiver
