3.1 Conectar las entradas de alimentación PWR1 y PWR2. Durante el proceso de encendido
los leds PWR1 / PWR2 se iluminarán en parpadeante, pasando a verde cuando la unidad se
encuentre lista para su funcionamiento.
3.2 Conexión del puerto ethernet 10/100M: Conectar los puertos remotos al JetNet serie
mediante cables UTP Cat.5 de 4 pares. Los interfaces 10/100M soportan auto MDI/MDIX.
3.3 Conecte el 100Mbps (JetNet 4510(f)/4010) / Gigabit (JetNet 5010G/3010G) TX de
puertos combinados: Conectar los puertos remotos al JetNet serie mediante cables UTP
Cat.5 de 4 pares. Los interfaces Gigabit TX también soportan auto MDI/MDIX

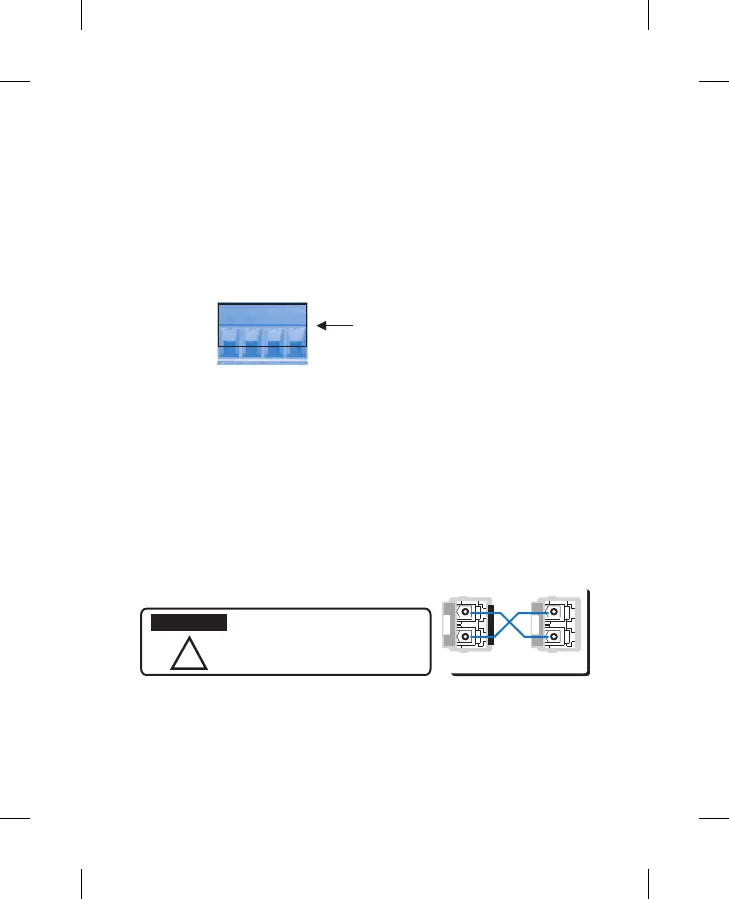

3.4 Conexión del transceptor SFP: Insertar el modulo transceptor de bra. Recomendamos
el uso de transceptores SFP mini GBIC certicados Korenix. Cruzar el canal de transmisión
y recepción en cada extremo como se muestra en la gura siguiente.
V+ V- V+ V-
Power1 Power2
Accept 12~24AWG wire. The switch
provides auto polarity reverse
Alimentación y conexión a la red
Conexión a tierra del JetNet
Existe un tornillo de puesta a tierra en la parte inferior del equipo. Conectar este punto a
tierra por motivos de seguridad y para prevenir el ruido.
！
This is a Class 1 Laser/LED product.
Don’t stare at the Laser/LED Beam.
TX
RX
A B
TX
RX
ATTENTION
