Abaisser le module

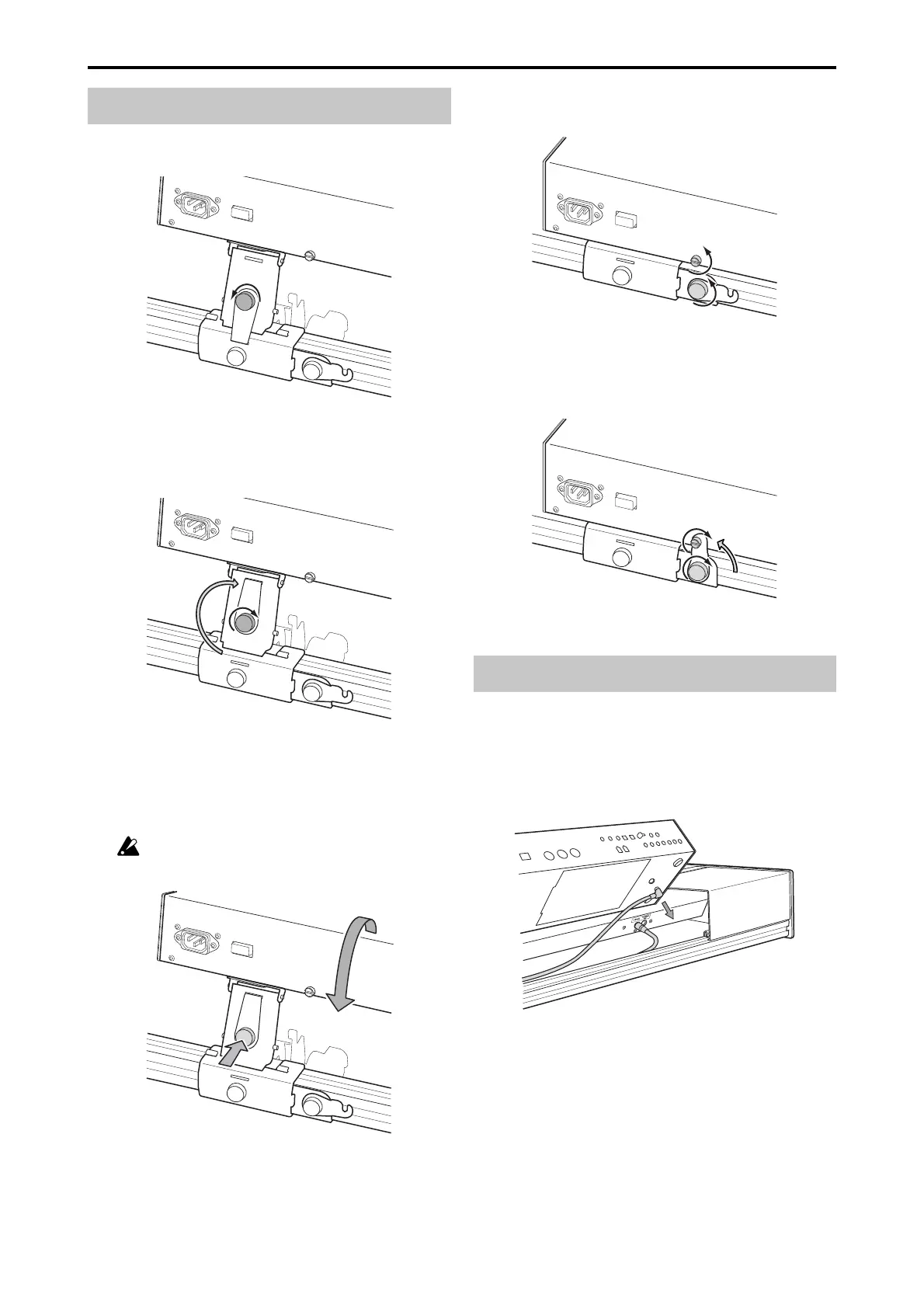

1. Desserrez la vis A fixant le dispositif de blocage.
2. Faites tournez le dispositif de blocage de 180 degrés, in-
sérez-le dans la fente du bras de fixation et serrez la vis
pour l’y maintenir.
3. Comme indiqué dans l’illustration, appuyez légèrement
sur la vis A fixant le dispositif de blocage au bras et soule-
vez doucement le module en vous servant de la poignée
en face arrière puis abaissez-le. Le module s’abaisse len-
tement.
Veillez à ne pas vous coincer la main entre le
module et l’ensemble clavier.
4. Desserrez la vis A du module et la vis maintenant le cro-
chet.
5. Comme illustré, ramenez le crochet en position verticale
et glissez-le sous la vis du module. Serrez ensuite les deux
vis.
Extraction du module
1. Si le module est horizontal, inclinez-le en effectuant les
opérations décrites aux étapes 1–5 de la procédure “Rele-
ver le module”.
2. Débranchez la fiche du câble (fiche en L) branchée à la
prise TO KYBD située sous le module.
