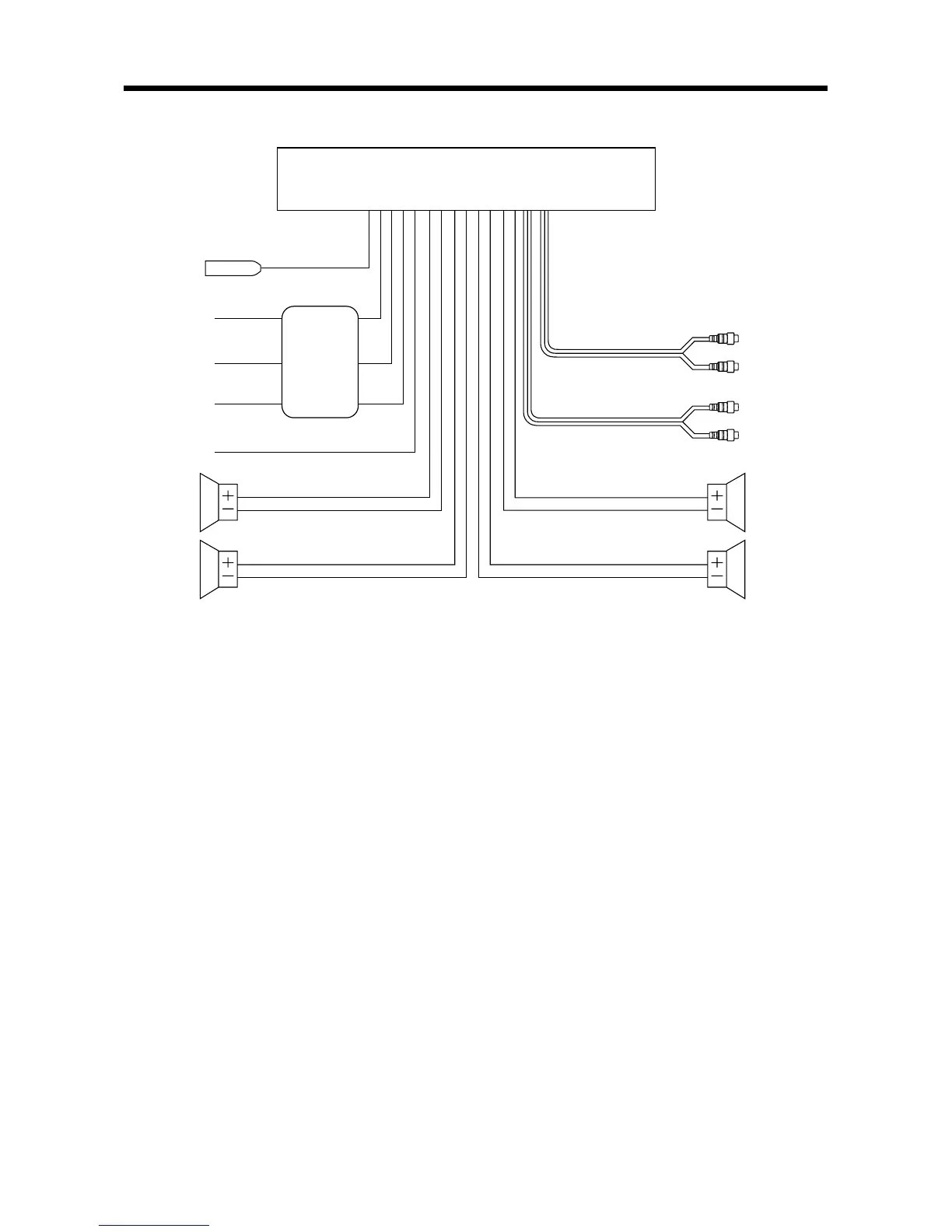

CONNEXION DES CÂBLES
7
Haut-parleur
avant de
gauche
VERT
VERT/NOIR
Sauvegarde de la
mémoire (B+)
UNITÉ PRINCIPALE
Commutateur
d’allumage
(ACC+)
Antenne
électrique
ROUGE
MISE À LA
MASSE (B-)
JAUNE
NOIR
BLEU
CÂBLE DE SORTIE DE LIGNE RCA ARRIÈRE
CONNECTEUR D’ANTENNE
(GRIS)
Canal droit ROUGE
Canal gauche BLANC
BLANC
BLANC/NOIR
Haut-parleur
arrière de
gauche
VIOLET
VIOLET/NOIR
GRIS
GRIS/NOIR
Haut-parleur
avant de
gauche
Haut-parleur
arrière de
droite
CÂBLE DE SORTIE DE LIGNE RCA AVANT
(BRUN)
Canal droit ROUGE
Canal gauche BLANC
CIRCUIT
DE DÉPART
