11.10 Datos mecánicos
Carcasa: montaje en cuadro de mando
según DIN 43 700, RAL 7021
D
imensiones: 96 x 48 x 102 mm
R
ecorte del cuadro 92
+0,8
x 45
+0,6
mm
de mando:
Prof. de montaje: aprox. 92 mm inc. bornes
Peso: aprox. 180 g
Í
ndice de protección: IP65 (cara frontal, solo el
aparato)
Material de la Policarbonato UL94 V-2
carcasa:
Resistencia a vibraciones
EN60068-2-6: 10 - 55 Hz / 1 mm / XYZ
30 min en cada dirección
Resistencia a sacudidas:
EN60068-2-27 100G / XYZ
3 veces en cada dirección
EN60068-2-29 10G / 6 ms / XYZ
2000 veces en cada dirección
11.11 Conexiones
Tensión de alimentación y salidas:
Bornes roscados, 8 polos, paso 5,00
Sección de conductor, máx. 2,5 mm²
Entradas de señal y de mando:
Bornes roscados, 9 polos, paso 3,50
Sección de conductor, máx. 1,5 mm²

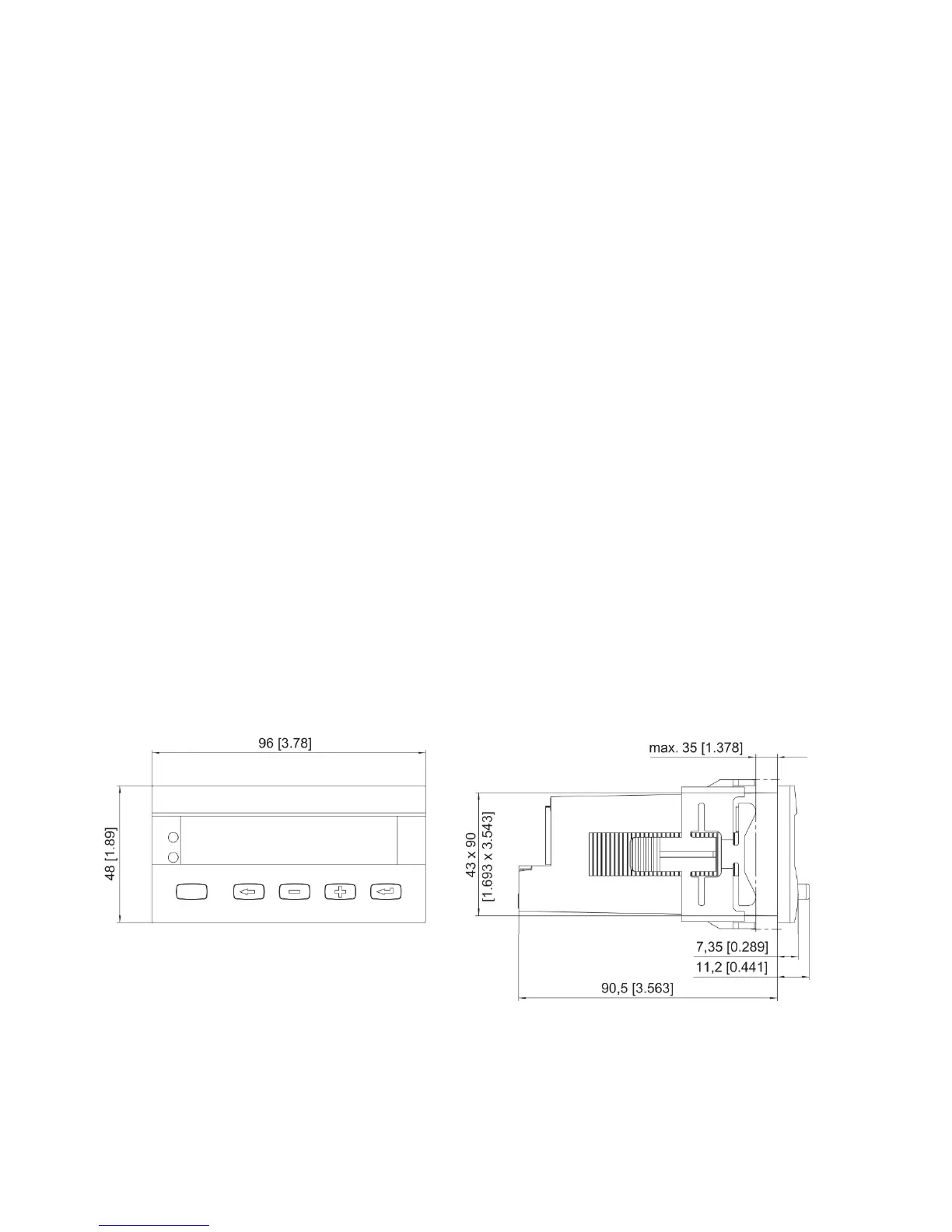

12 Dimensiones
Cotas en mm [inch]
Recorte del cuadro de mando 92
+0,8
x 45
+0,6
