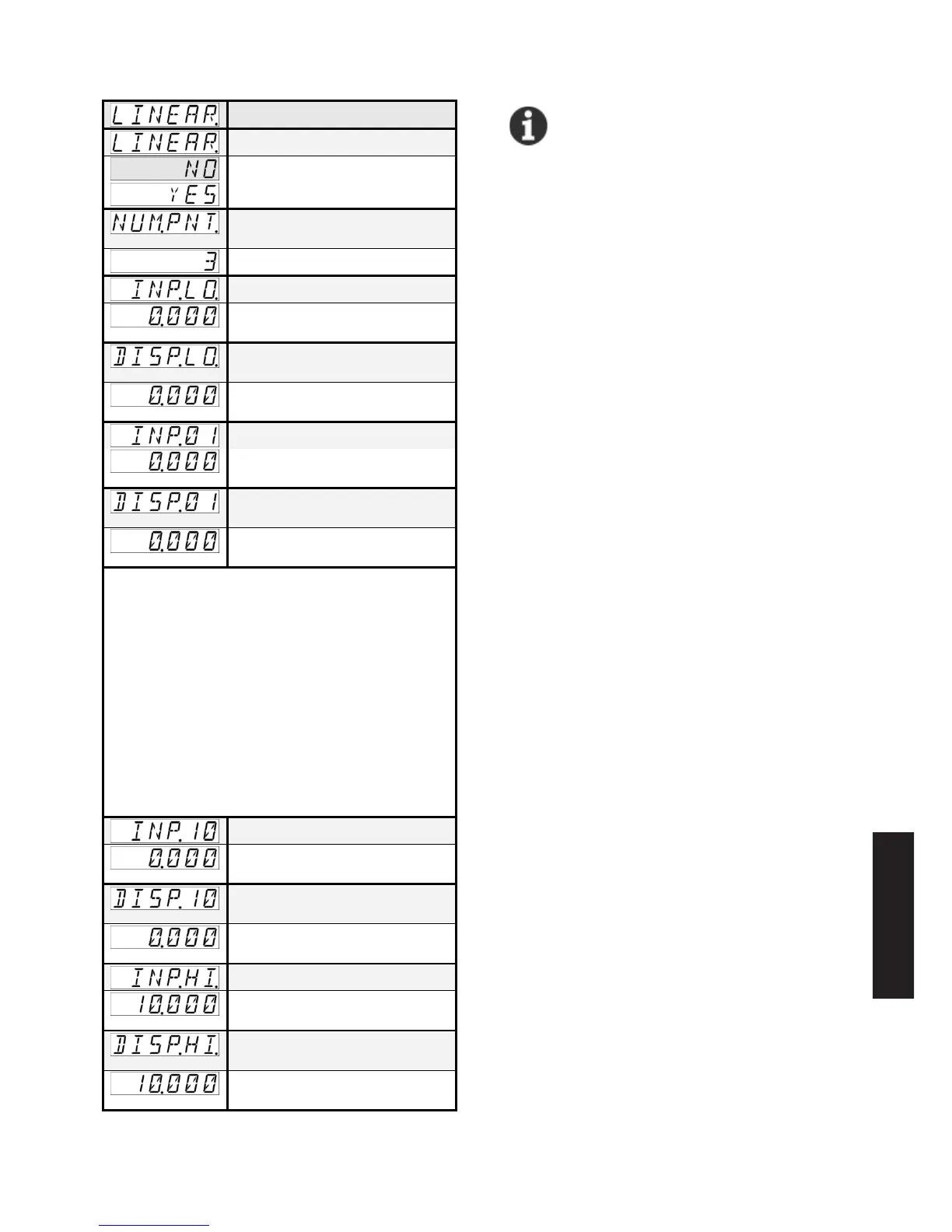

9.3 Linealización usuario
Menú Linealización usuario
Linealización usuario
L
inealización desactivada
Linealización activada
Número de puntos de
linealización
Intervalo de valores 3 … 12
Valor de entrada inicial
Intervalo de valores dependiente
del intervalo de medición [V/mA]
Valor de visualización inicial
para INP.LO.
Intervalo de valores
-199999 … +999999 y DP
Valor de entrada 1
Intervalo de valores dependiente
del intervalo de medición [V/mA]
Valor de visualización para
INP.01
Intervalo de valores
-199999 … +999999 y DP
Máx posible 12 puntos de linealización
Para cada punto de linealización (LP) debe
haber un valor de entrada INP. (introducción del
valor de la sonda de la entrada analógica en una
unidad física) así como un valor de visualización
DISP correspondiente: (introducción del valor de
visualización asignado al valor de la sonda). Los
puntos de linealización (LP) pueden introducirse
en cualquier orden. Para la función de
linealización se colocarán en orden ascendente
en el firmware. Es posible una linealización con
pendiente negativo.
Valor de entrada 10
Intervalo de valores dependiente
del intervalo de medición [V/mA]
Valor de visualización para
INP.10
Intervalo de valores
-199999 … +999999 y DP
Valor de entrada final
Intervalo de valores dependiente
del intervalo de medición [V/mA]
Valor de visualización final
para INP.HI.
Intervalo de valores
-199999 … +999999 y DP
Intervalo de valores dependiente del
intervalo de medición
0 … 10 V = -0.500 … 10.500 [V]
2 … 10 V = 1.500 … 10.500 [V]
-10 … +10 V = -10.500 ... +10.500 [V]
0 … 20 mA = -0.500 … 21.000 [mA]
4 … 20 mA = 3.000 … 21.000 [mA]
Las funciones LO.LIM y HI.LIM limitan la
parte editable.
El valor en HI.LIM debe ser siempre mayor
que el valor en LO.LIM.
