35
DEUTSCH
BINSTALLIEREN SIE DIE
HYDRAULIKSCHLÄUCHE

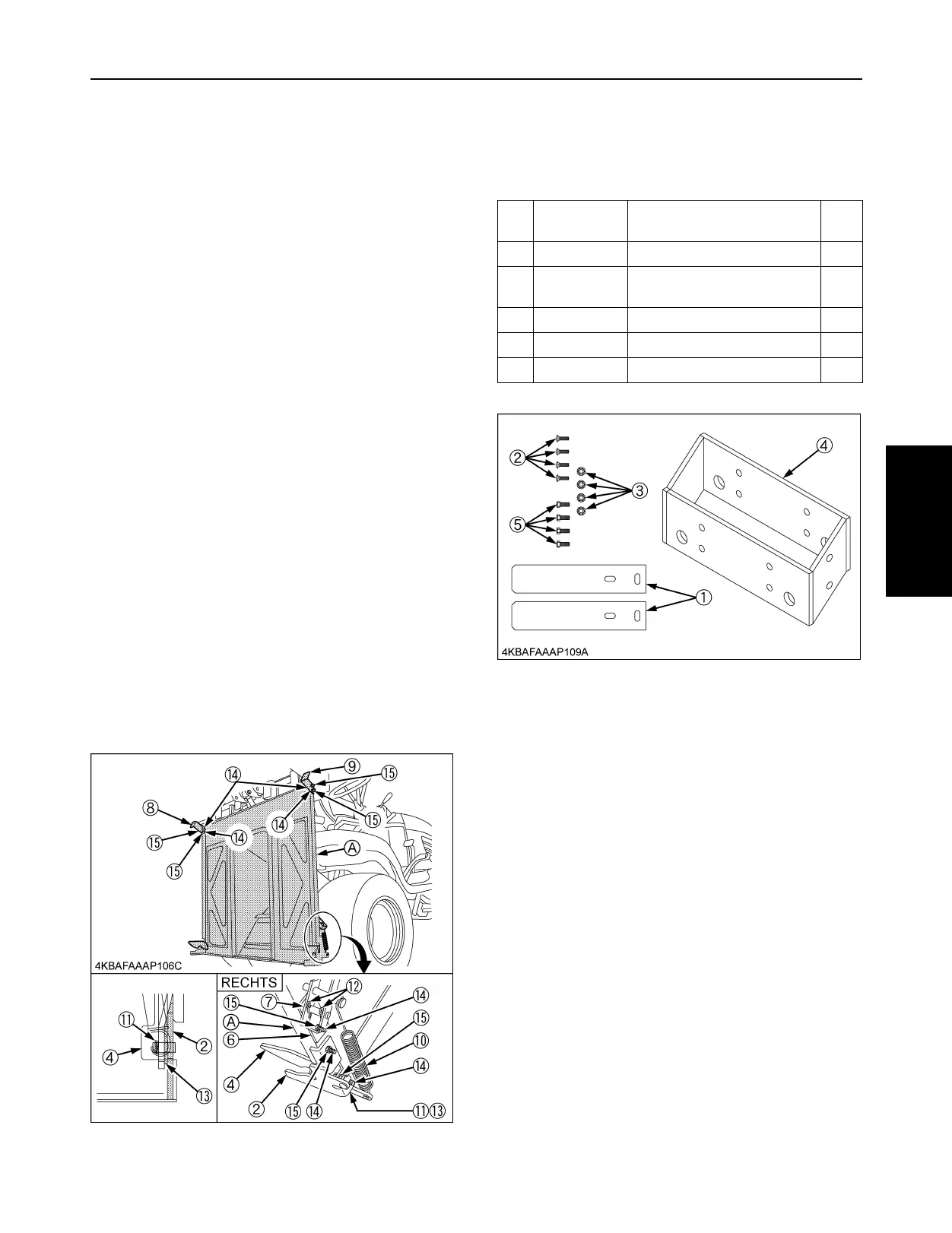

1. Installieren Sie die rechte Hebelplatte (9) mit zwei
Schlossschrauben (14) und zwei Flanschmuttern (15)
am Rahmen, wie auf der Abbildung gezeigt, und
sichern Sie sie.
Gehen Sie mit der linken Platte (8) auf gleiche Weise
vor.
2. Montieren Sie die rechte Hakenöffnung (2) und die
rechte Sperrplatte (4) mit der flachen Scheibe (13)
zwischen der rechten Hakenöffnung (2) und der
rechten Sperrplatte (4), wie auf der Abbildung gezeigt.
Sichern Sie dann die Baugruppe (2) (13) (4) mit dem
Rautenringsplint (11) in der Öffnung des Stifts der
rechten Sperrplatte (4), wie auf der Abbildung gezeigt.
3. Installieren Sie die vorausgehenden Baugruppe
(Schritt 2) mit zwei Schlossschrauben (14) und zwei
Flanschmuttern (15) am Rahmen, wie auf der
Abbildung gezeigt, und ziehen Sie die Schrauben und
die Muttern fest.
4. Installiren Sie die rechte Öffnung der Armsperre (6)
mit einer Schlossschrauben (14) und einer
Flanschmutter (15) am Rahmen, wie auf der
Abbildung gezeigt, und ziehen Sie die Schraube und
die Mutter fest.
5. Setzen Sie die Armsperre (7) in den Stift der rechten
Öffnung der Armsperre (6) ein und sichern Sie sie mit
zwei Einraststiften (12), wie auf der Abbildung gezeigt.
6. Setzen Sie die Sperrfeder (10) in die rechte
Sperrplatte (4) und den Sperrarm (7), wie auf der
Abbildung gezeigt.
7. Führen Sie SCHRITT 2 bis SCHRITT 6 für die Bauteile
(1), (13), (3), (5), (7), (10), (11), (12), (14) und (15) auf
der linken Seite aus.
<Hochentleerung>
BTEILELISTE
(A) Rahmen
Nr.
Bauteil
Nummer
BESCHREIBUNG ANZ.
(1) K2063-3906-2 STOPPER, SACK 2
(2) K2581-5486-0
KURZE
SCHLOSSSCHRAUBEN (M10)
4
(3) K1122-9196-0 FLANSCHMUTTERN (M10) 4
(4) K2063-2105-4 GEWICHTSKLAMMER 1
(5) 01133-51235 SCHRAUBE 4
