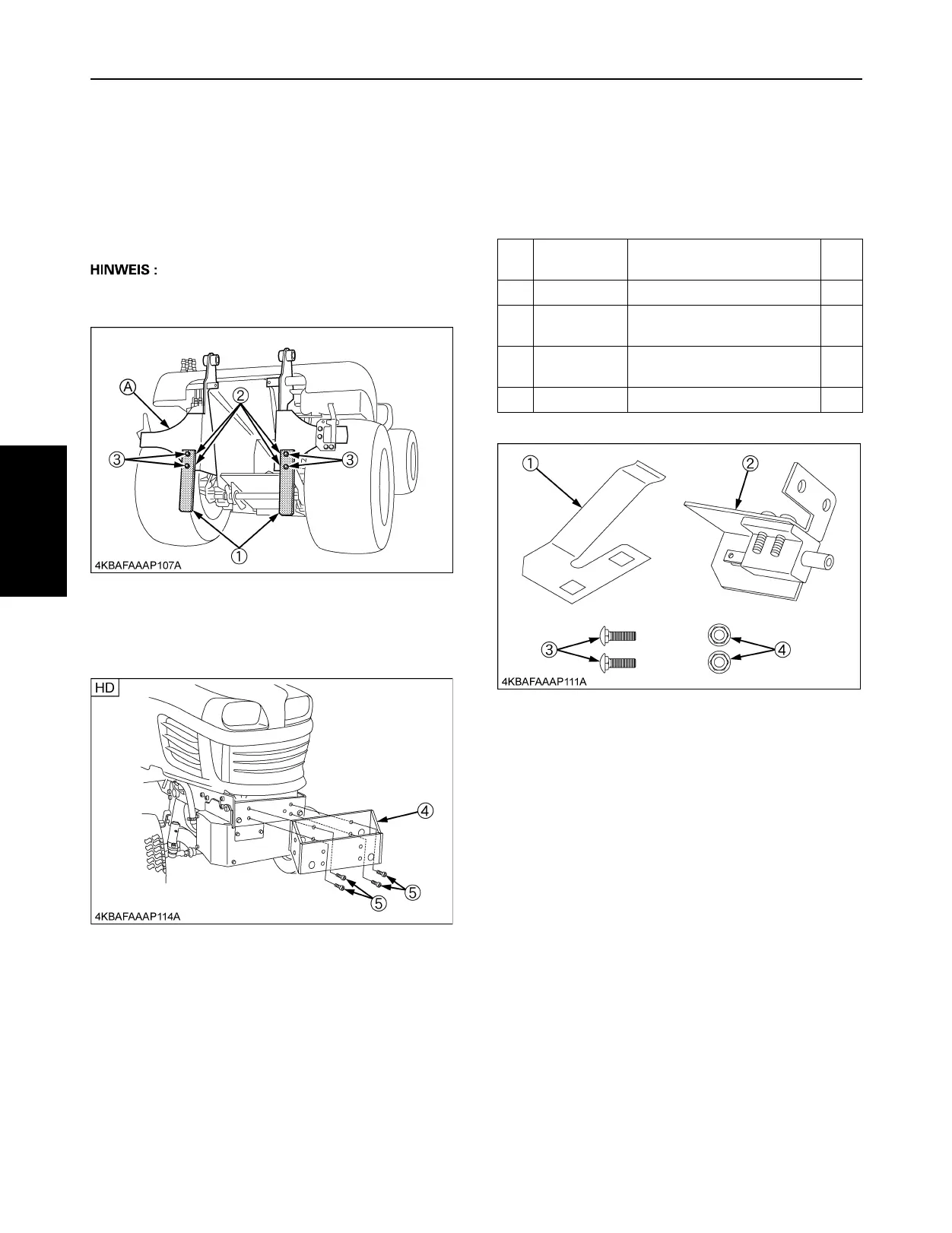

36
DEUTSCH
BINSTALLIEREN SIE DIE
HYDRAULIKSCHLÄUCHE
1. Installieren Sie die beiden Sackstopper (1) auf beiden
Seiten des Rahmens mit 4 Schlossschrauben (2) und
4 Muttern (3), wie auf der Abbildung gezeigt, und
ziehen Sie die Schrauben und die Muttern fest.
A Stellen Sie sicher, dass die 4 Schlossschrauben (2) in
die Bohrungen des Rahmens eingesetzt sind.
2. Installieren Sie die Gewichtsklammer (4) am vorderen
Rahmen mit 4 Schrauben (5), wie auf der Abbildung
gezeigt, und ziehen Sie die Schrauben fest.
INSTALLATION DER BAUGRUPPE
SACKSCHALTER
<Tiefentleerung>
BTEILELISTE
(A) Rahmen
Nr.
Bauteil
Nummer
BESCHREIBUNG ANZ.
(1) K6312-6341-0 PLATTE, SACKSCHALTER 1
(2) -
BAUGRUPPE, PLATTE
SACKSCHALTER
1
(3) K1122-9133-0
KURZE
SCHLOSSSCHRAUBEN (M8)
2
(4) 02751-50080 FLANSCHMUTTERN 2
