19
FRANÇAIS

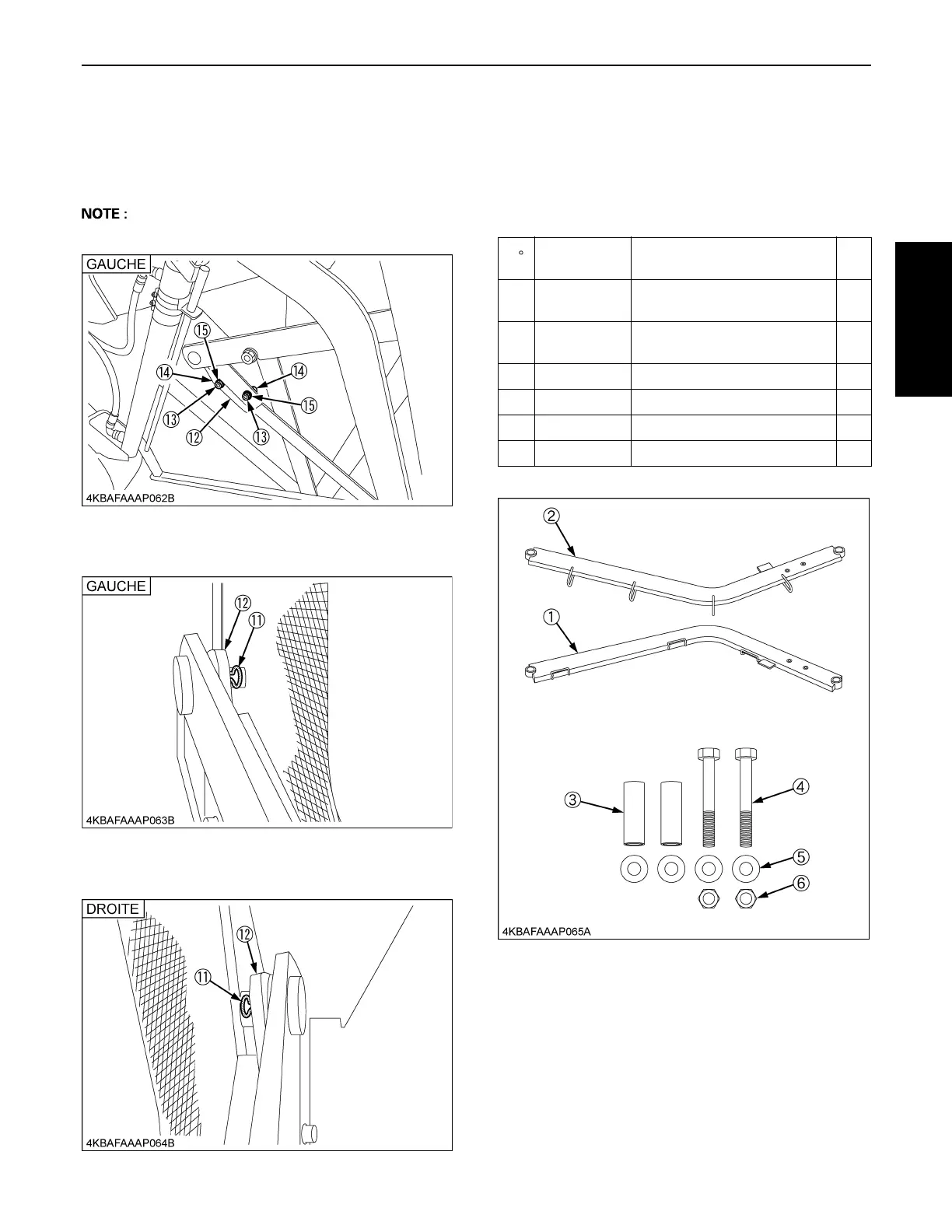

8. Pour le côté gauche, placez la plaque du tirant
supérieure (12) sur la plaque du tirant avec deux
boulons prisonniers (13) dans la plaque du tirant et la
plaque du tirant supérieure, puis fixez-les avec deux
écrous à collerette (14).
A Couple de serrage : 48,0 à 55,9 N-m (4,9 à 5,7 kgf-m)
9. Fixez la plaque du tirant supérieure (12) au bras
arrière de gauche avec la goupille à pression (11).
10.Fixez la plaque du tirant supérieure (12) au bras
arrière de droite avec la goupille à pression (11).
[7]ASSEMBLAGE DE DROITE ET DE
GAUCHE SUPÉRIEUR DU BRAS DE
LEVAGE
BLISTE DES PIÈCES
N
Numéro de la
pièce
Description Qte
(1) K6313-6437-4
BRAS DE LEVAGE SUPÉRIEUR
DE DROITE
1
(2) K6313-6436-5
BRAS DE LEVAGE SUPÉRIEUR
DE GAUCHE
1
(3) K6313-6432-0 COLLIER, TIRANT 2
(4) 01173-51290 VIS ALLEN 2
(5) 04013-50120 RONDELLE PLATE 4
(6) 02572-50120 ÉCROUS DE BLOCAGE 2
