[4]RAHMEN, BAUGRUPPE VORDERER
SACK
BTEILELISTE
BMONTAGE DES RAHMENS, VORDERER
SACK

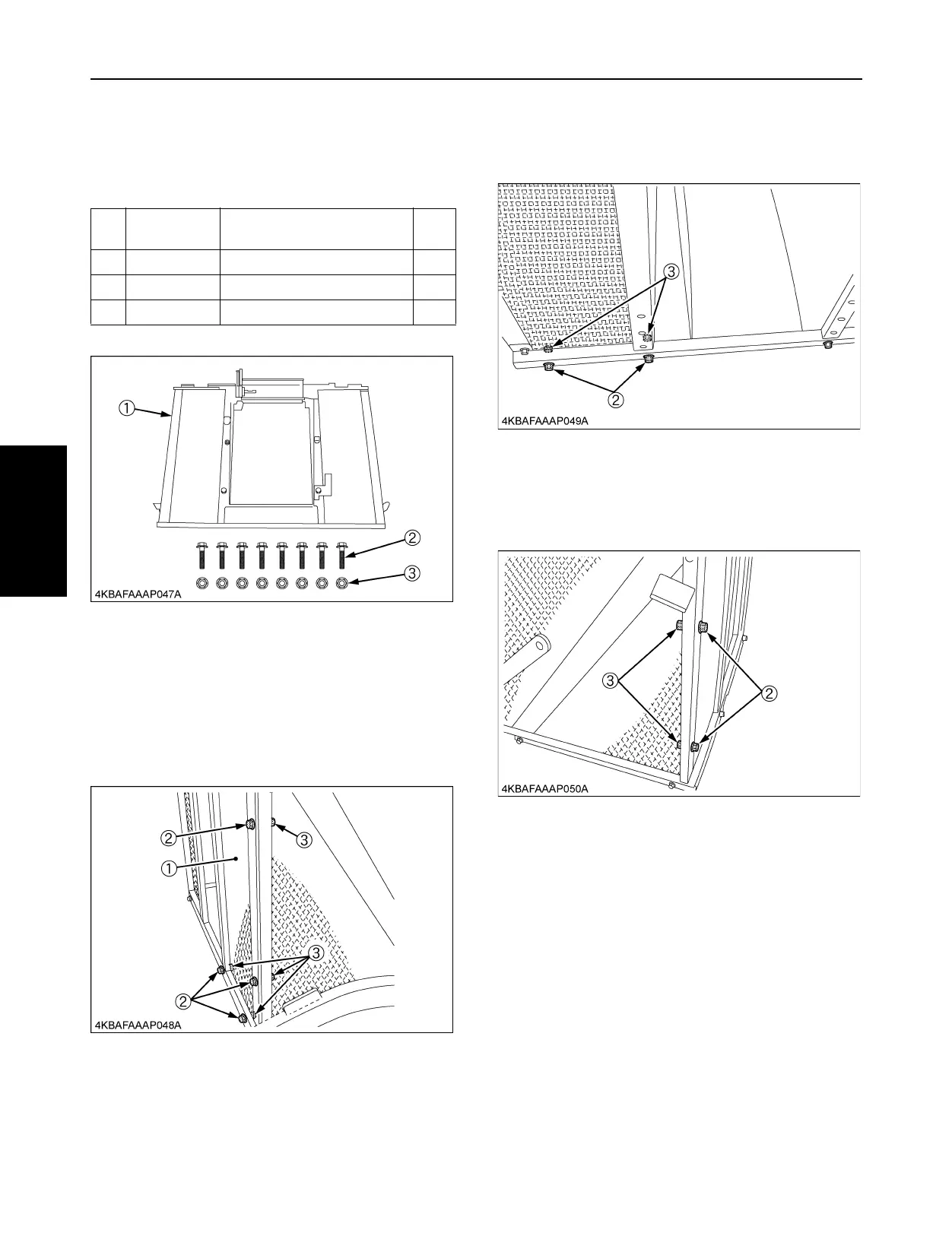

1. Setzen Sie den vorderen Sackrahmen (1) in die Front
der Basis ein und halten Sie die linke Seite durch
Einsetzen von 4 Schrauben (2) von der Außenseite
des Rahmens. Sichern Sie ihn dann mit den 3
Flanschmuttern (4).
2. Sichern Sie die untere rechte Seite des vorderen
Sackrahmens (1) mit den beiden Flanschschrauben
(2) und den beiden Flanschmuttern (3).
3. Setzen Sie die beiden Flanschmuttern (2) in die rechte
Seite des vorderen Sackrahmens (1) ein.
Setzen Sie die beiden Flanschmuttern (3) auf die
beiden Schrauben (2) auf, aber ziehen Sie sie nicht
fest.
Nr.
Bauteil
Nummer
BESCHREIBUNG ANZ.
(1) K6313-6342-2 VORDERER SACKRAHMEN 1
(2) 01754-50835 FLANSCHSCHRAUBEN 8
(3) 02751-50080 FLANSCHMUTTERN 8
