3
FRANÇAIS

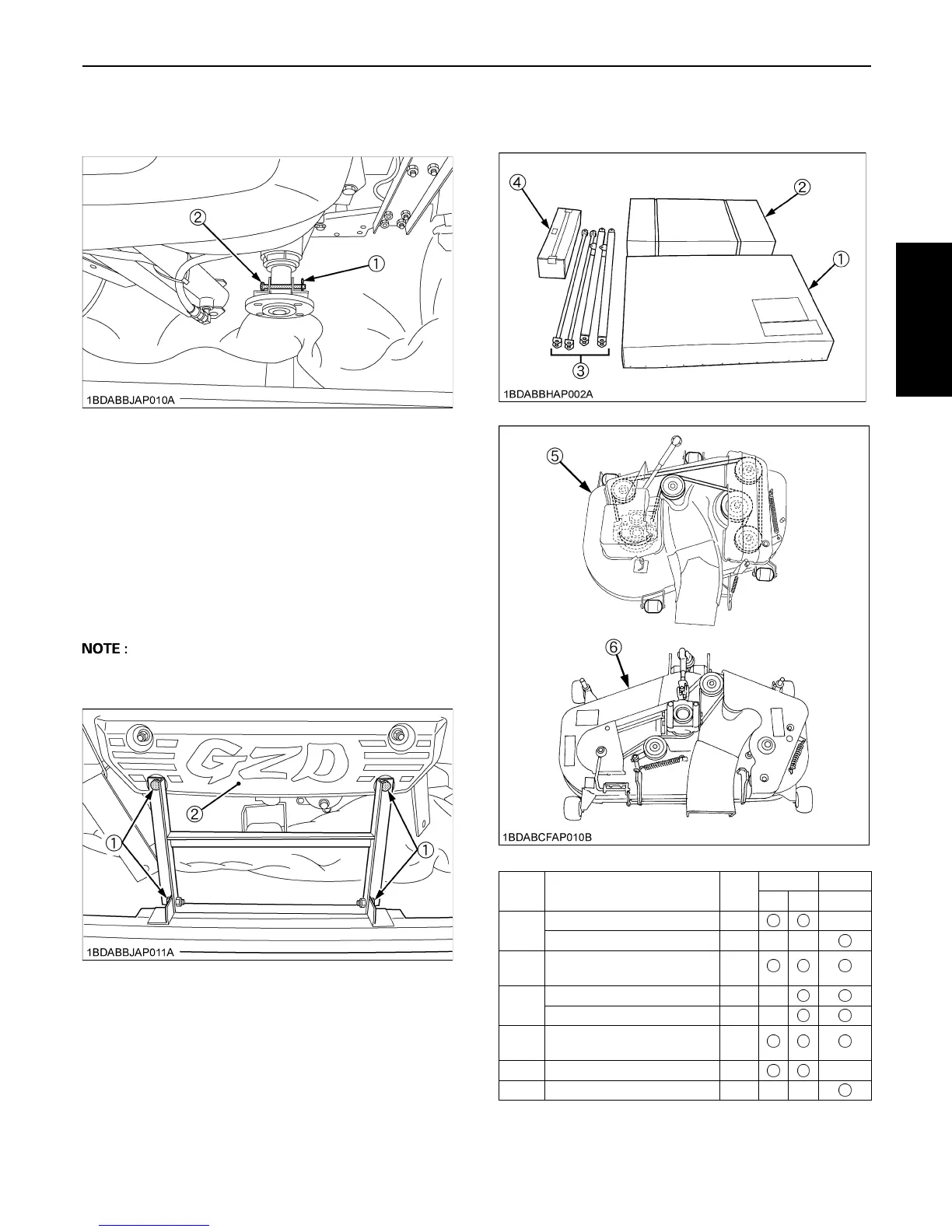

4. Déblocage des deux extrémités de l'essieu arrière.
Retirer les goupilles de retenue aux deux extrémités
de l'essieu arrière et enlever les goupilles de tête.
5. Enlèvement du dispositif de fixation à l'avant de la
machine
(1) Retirer les boulons qui assemblent le dispositif de
fixation à la partie inférieure de la caisse à claire-
voie en fer.
(2) Hisser la machine.
(3) Retirer les boulons qui assemblent le dispositif de
fixation au poids. Puis, détacher le dispositif de
fixation.
A Visser les boulons retirés et les rondelles de serrage
dans les orifices ouverts du poids, et fixer le poids en
position.
BACCESSOIRES EMBALLES EN MÊME
TEMPS QU'AVEC GZD15
(1) Goupille de retenue
(2) Goupille de tête
(1) 4-Boulon
(2) Poids
POS.
No.
DESIGNATION Q'TE
GZD15- GZD21
LD HD HD
(1)
SAC 400, ENSEMBLE 1 ---
SAC 500, ENSEMBLE 1 --- ---
(2)
COUVERCLE 400,
ENSEMBLE
1
(3)
BRAS (LEVAGE, SUPÉRIEUR) 2 ---
BRAS (LEVAGE, INFÉRIEUR) 2 ---
(4)
ENSEMBLE DES
ACCESSOIRES
1
(5) RC42GZD-II(E), TONDEUSE 1 ---
(6) RCK48GZD, TONDEUSE 1 --- --
