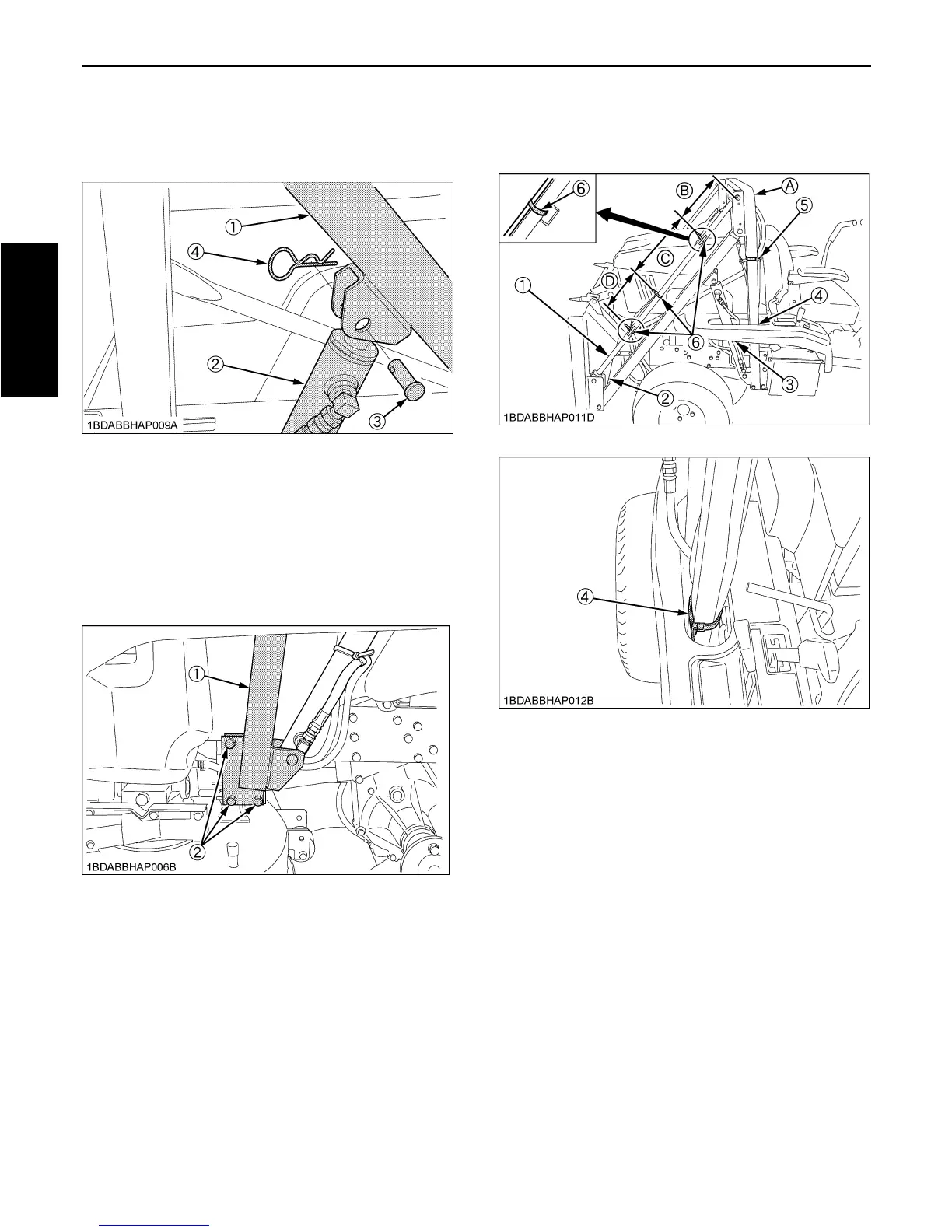

BInstallation du cylindre
En utilisant la goupille de tête (3) et la goupille de retenue
(4), raccorder le cylindre (2) au bras de levage inférieur
(1).
BSerrage des boulons
Serrer les boulons M10 x 25 (2) (3 pièces pour chaque
côté) à la base de levage (1).
Couple de serrage: 48,1 à 55,9 N-m (4,9 à 5,7 kgf-m)
BPositions des colliers de serrage de
GZD15HD et GZD21
(1) Bras de levage inférieur
(2) Cylindre
(3) Goupille de tête
(4) Goupille de retenue
(1) Base de levage
(2) Boulon M10 x 25
