10
FRANÇAIS

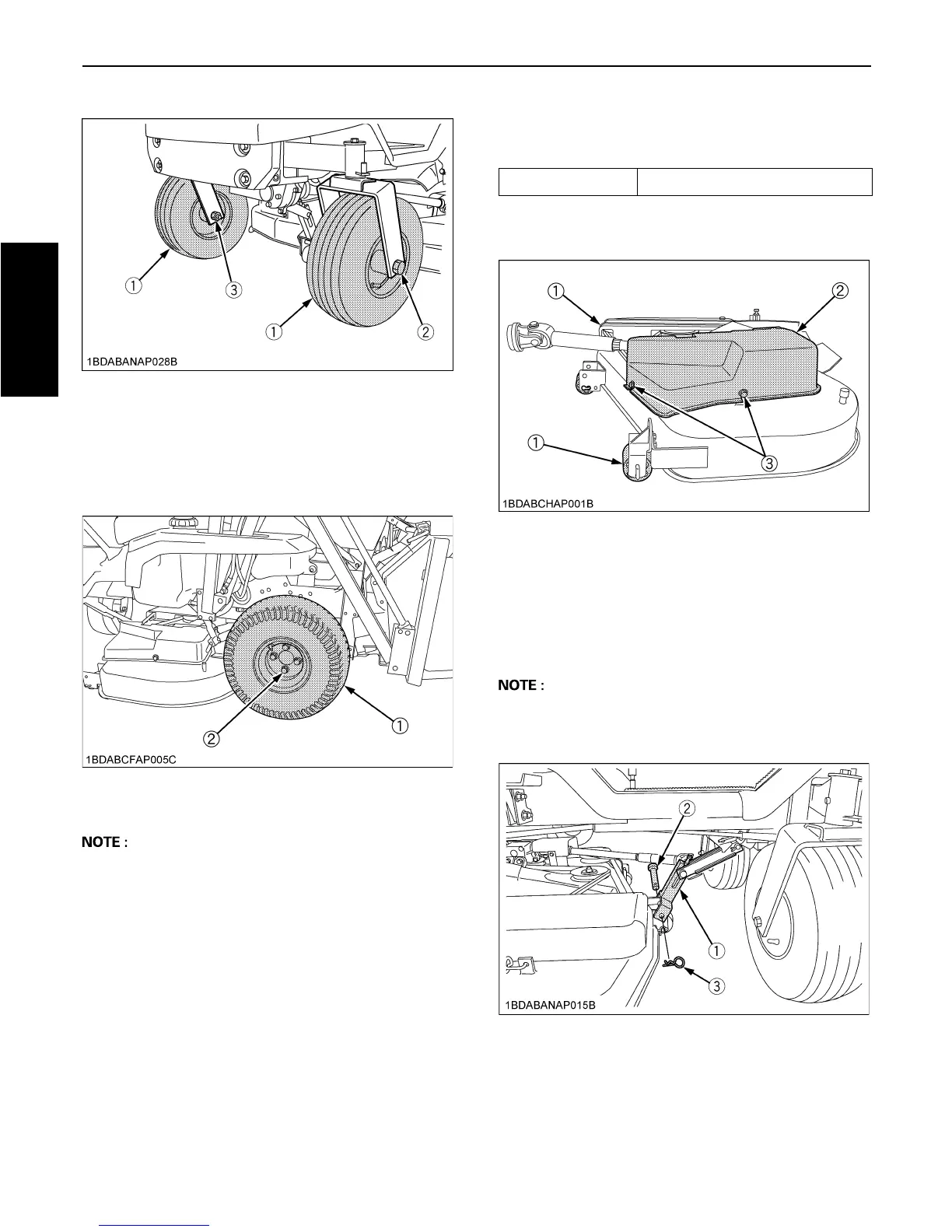

3. Mise en place des pneus arrière
Fixer le pneu (1) à l'essieu arrière avec les boulons (2) (4
pièces pour chaque côté).
Couple de serrage: 77,5 à 90,2 N-m (7,9 à 9,2 kgf-m)
A Pour la pression de gonflage du pneu, se référer au
Manuel de l'Opérateur.
A Placer le pneu (1) avec la valve d'air vers l'extérieur.
BFixation de la tondeuse
1. Fixer le cardan avec un boulon.
[42" seulement]
2. Installer les galets de protection avant et fixer le
couvercle de la tondeuse avec des boulons.
3. Placer les pneus avant latéralement et faire glisser
dans la tondeuse à partir du côté de la machine.
4. Fixer la biellette frontale au plateau de la tondeuse
avec l'axe de chape et la goupille de retenue.
A S'assurer que l'orifice de déchargement du plateau de
la tondeuse est à l'intérieur du conduit. Sinon, le
conduit risque d'être endommagé lorsque la tondeuse
est soulevée.
(1) Pneu
(2) Boulon
(3) Écrou
(1) Pneu
(2) Boulon
Couple de serrage 23,5 à 27,5 N-m (2,4 à 2,8 kgf-m)
(1) Galet de protection
(2) Couvercle de la tondeuse
(3) Boulon
(1) Biellette frontale
(2) Axe de chape
(3) Goupille de retenue
