4
DEUTSCH

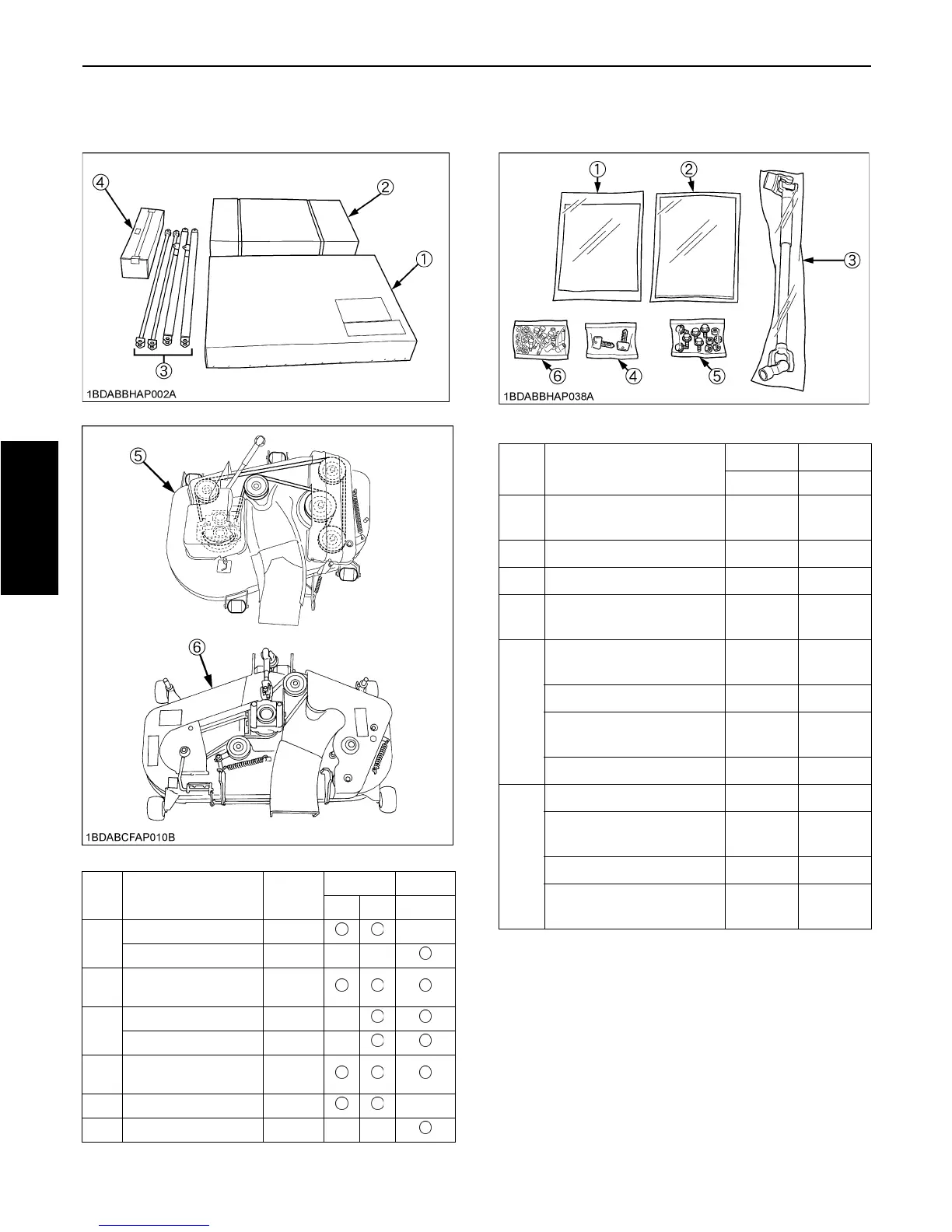

BVERPACKTE ZUBEHÖRTEILE MIT
MODELL GZD15 BZUBEHÖRTEILE-EINHEIT
*1 : Dieses Bauteil ist im Lieferungsumfang des Mähers
(Modell: RCK48GZD) enthalten.
*2 : Dieses Bauteil ist im Lieferungsumfang HD enthalten.
-Nr.
BEZEICHNUNG STUECK
GZD15-II GZD21
LD HD HD
(1)
400 TASCHE, EINHEIT 1 ---
500 TASCHE, EINHEIT 1 --- ---
(2)
400 ABDECKUNG,
EINHEIT
1
(3)
ARM (HUB, OBEN) 2 ---
ARM (HUB, UNTEN) 2 ---
(4)
ZUBEHÖRTEILE
EINHEIT
1
(5) RC42GZD-II(E), MÄHER 1 ---
(6) RC42-GZD, MÄHER 1 --- --
-Nr.
BEZEICHNUNG
GZD15-II GZD21
STUECK STUECK
(1)
BEDIENUNGSANLEITU-
NG
11
(2) AUFKLEBER 1 1
(3) KREUZGELENK 1 -*1
(4)
SCHLÜSSEL
(ANLASSER)
22
(5)
SCHRAUBE
(für Hinterrad)
88
MUTTER (für Vorderrad) 2 2
SCHRAUBE
(für Vorderrad)
22
BUNDSCHRAUBE 1 -*1
(6)
SCHRAUBE (für Hubarm) 7 *2 7
KONTERMUTTER
(für Hubarm)
7 *2 7
SCHEIBE (für Hubarm) 11 *2 11
MANSCHETTE
(für Hubarm)
8 *2 8
