7
DEUTSCH

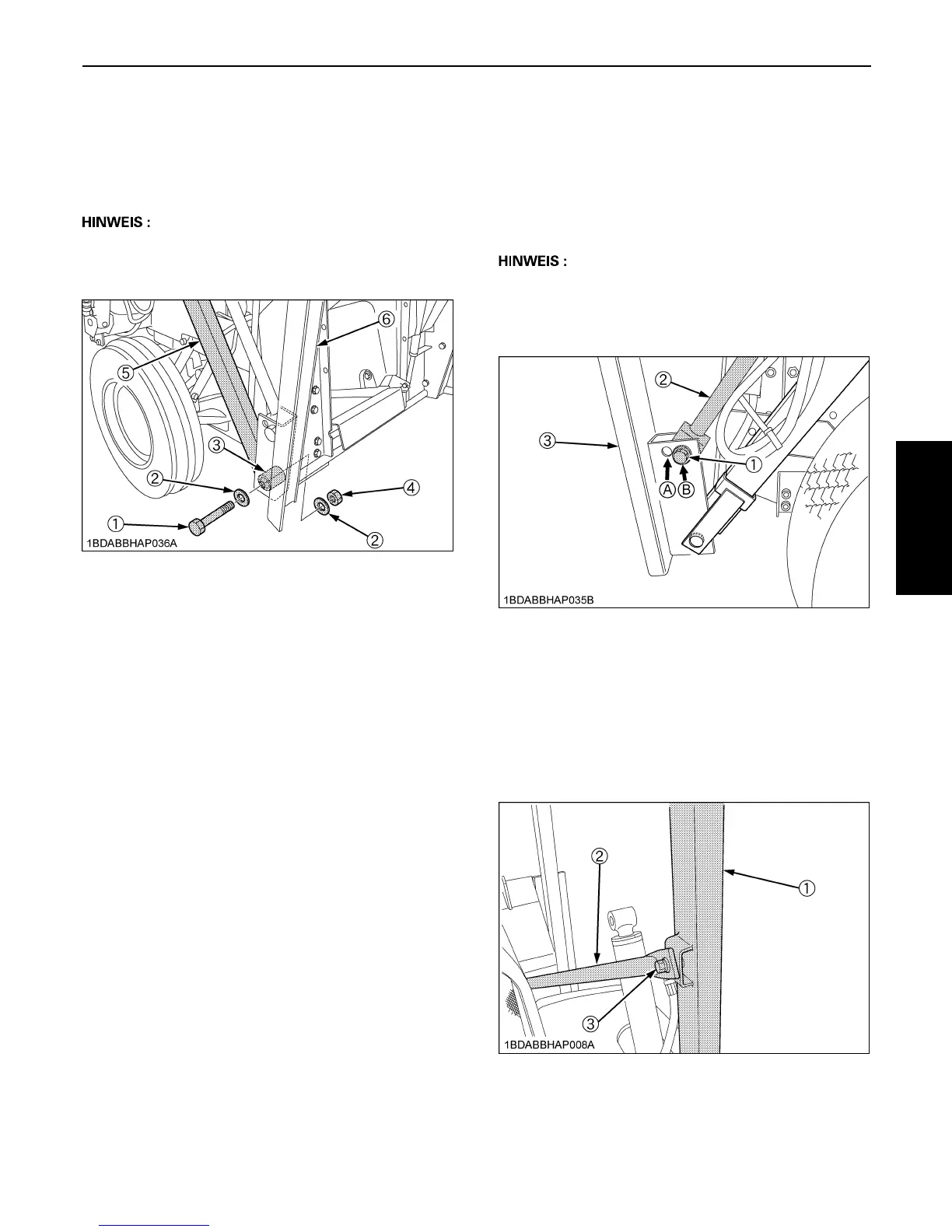

(Unterer Hubarm, linke Seite)
Die Schrauben, Unterlegscheiben, Manschetten und
Muttern benutzen, um den unteren Hubarm an der Basis
des Grasfangsacks anzubringen.
Anzugsdrehmoment : 40 bis 50 N-m (4,1 bis 5,1 kgf-m)
A Die Unterlegscheiben an beiden Seiten anbringen, Die
Schraube von außen her einstecken.
A Zwischen den Hubarm und die Hub-Grundplatte mit
Fett schmieren.
(Oberer Hubarm)
Die Locheinstellposition ist bei den Modellen GZD15 und
GZD21 unterschiedlich.
Die Schrauben, Unterlegscheiben, Manschetten und
Muttern benutzen, um die oberen Hubarme an der Basis
des Grasfangsacks anzubringen.
Anzugsdrehmoment : 40 bis 50 N-m (4,1 bis 5,1 kgf-m)
A Die Unterlegscheiben an beiden Seiten anbringen, Die
Schraube von außen her einstecken (gleich wie beim
unteren Hubarm auf der linken Seite).
A Zwischen den Hubarm und die Hub-Grundplatte mit
Fett schmieren.
BEinbau der Hubstange
Die Hubstange mit den M10 x 16-Schrauben (3) auf
beiden Seiten vorübergehend an der Hub-Grundplatte
anbringen. Danach die Schrauben festziehen.
Anzugsdrehmoment: 48,1 bis 55,9 N-m (4,9 bis 5,7 kgf-m)
(1) Schraube
(2) Scheibe
(3) Manschette
(4) Mutter
(5) Unterer Hubarm
(6) Grasfangsack
(1) Schraube
(2) Oberer Hubarm
(3) Grasfangsack
(A) für GZD15
(B) für GZD21
(1) Hub-Grundplatte
(2) Hubstange
(3) M10 x 16-Schraube
